Sony IMX623高速接口应用中的线束优化方案

在高分辨率影像传感器应用中，数据传输速率的不断提升对信号完整性提出了更高要求。Sony IMX623 作为支持 SLVS-EC（Scalable Low Voltage Signaling with Embedded Clock）高速接口的图像传感器，能够实现多Gbps级别的高速数据输出。然而，在如此高的速率下，信号完整性问题成为影响系统稳定性与图像质量的关键因素。选择合适的传输介质与优化线束设计，成为确保高性能影像输出的重要环节。




---

一、SLVS-EC接口的高速传输特性

SLVS-EC 是 Sony 为高速影像传输开发的嵌入时钟差分信号标准，具有低功耗、高带宽的特点。其最大传输速率可达数Gbps，在图像传感器到主控芯片的数据链路中具备极高效率。然而，在这种高速下，任何细微的信号干扰、阻抗不匹配或串扰，都可能引起数据位反转、抖动或同步丢失，导致图像信号出现噪点或帧错。因此，为了维持SLVS-EC接口的高传输质量，信号路径的阻抗控制、屏蔽设计以及传输介质的选择尤为关键。



---

二、极细同轴线束在信号完整性中的作用

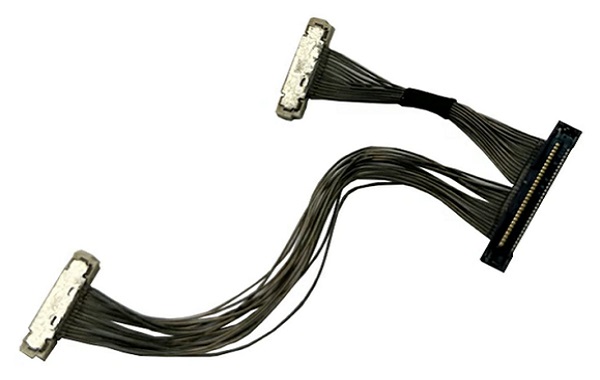

与传统的FPC排线相比，micro coaxial cable（极细同轴线束）在高速信号传输中具有天然优势。

其内部结构由中心导体、绝缘层、屏蔽层和外护套组成，具备优异的抗干扰性能与稳定的特性阻抗控制能力。

1. 抗干扰性能强
   同轴屏蔽层能有效抑制外部电磁干扰，确保信号传输过程不受噪声污染。

2. 高速信号保真度高

   稳定的阻抗匹配结构，使得极细同轴线在数Gbps传输速率下仍能保持良好的眼图开度，信号畸变极小。

3. 高密度布线优势

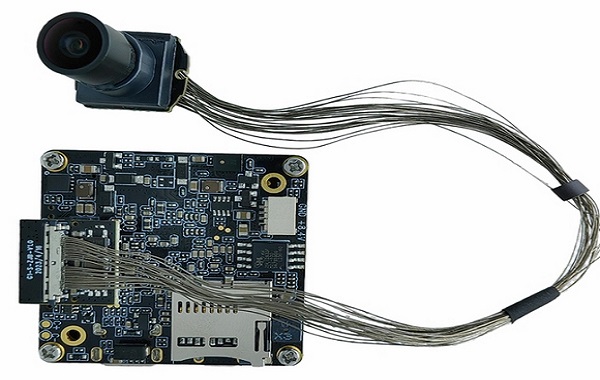

   直径小、柔性高，可在有限空间内实现多通道高速传输，非常适合用于传感器模组与主控板之间的高速连接。

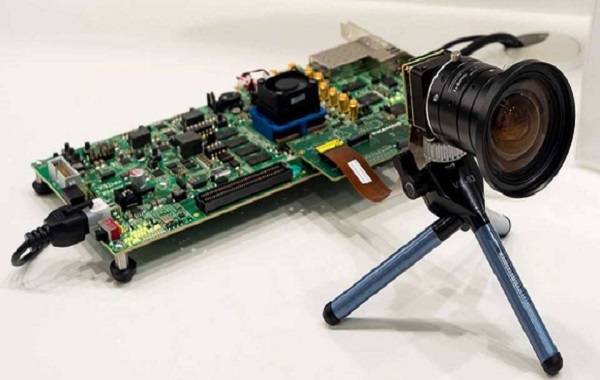

在IMX623的应用场景中，使用micro coaxial cable可有效提升系统信号完整性，确保高速影像数据在长距离或复杂路径下稳定传输。




---

三、线束布局的关键技巧

为了充分发挥极细同轴线束的性能，在设计SLVS-EC传输路径时应注意以下关键要点：

1. 等长匹配
   SLVS-EC接口为多通道同步传输结构，各通道信号需保持一致的延时，布线时应控制线长差异在合理范围内。

2. 合理弯折半径

   虽然极细同轴线柔性优异，但过度弯折会导致阻抗突变，应保持足够的弯曲半径以防止信号反射。

3. 屏蔽接地处理

   合理的屏蔽与接地设计可有效降低串扰与共模干扰，提高整体系统的电磁兼容性。

4. 分组布线原则

   差分对之间应保持紧密排列，与其他信号线保持安全间距，避免不同组间的耦合干扰。

通过以上优化措施，可使SLVS-EC接口在高频、高速工作状态下依然保持稳定，确保图像数据准确、无损地传输。

Sony IMX623 采用的 SLVS-EC 高速接口对信号完整性有着极高要求。选择合适的 micro coaxial cable，并结合等长匹配、合理弯折、屏蔽接地及分组布线等设计策略，不仅能显著提升信号传输质量，还能有效降低误码率与EMI风险。在高速影像系统中，极细同轴线束已不再是单纯的连接介质，而是确保系统性能与影像质量的关键组成部分。
