在高速信号传输领域，EMI（电磁干扰）异常一直是工程师们反复攻克的难题。尤其在消费电子、医疗设备、智能终端等不断小型化的产品中，极细同轴线（Micro
Coaxial Cable）因其出色的信号完整性与柔性表现，正被广泛采用。但当数据速率提升至10Gbps
及以上时，EMI问题变得更加棘手。那么，当极细同轴线束在高速信号环境下出现EMI异常，该如何应对？今天我们就来详细探讨。
一、什么是极细同轴线（Micro Coaxial Cable）？

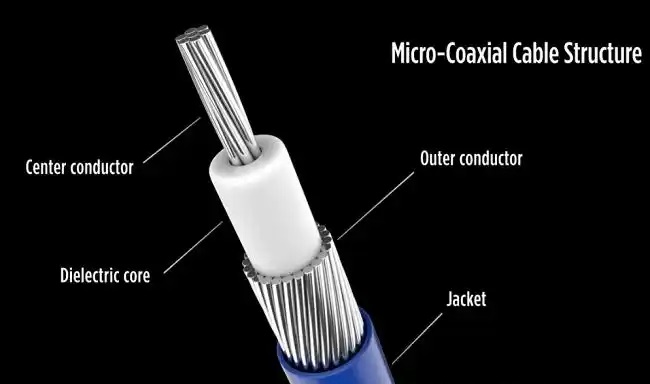

极细同轴线是一种外径介于0.3~1.2mm之间的微型同轴电缆，其典型结构包括：
• 内导体（中心信号线）
• 绝缘层
• 屏蔽层（通常为编织层+铜箔）
• 外护套
这种线材不仅具备传统同轴结构优良的屏蔽性能，还兼顾了小直径、柔性佳、易弯折等特性，因而广泛应用于智能手机、笔记本电脑、医疗探头、车载影像系统等空间受限设备中。
二、为什么高速信号下更容易出现EMI异常？
随着信号频率的提升，信号上升沿变得更加陡峭。高速数字信号本质上是大量高频谐波的叠加，这会引发以下问题：
• 屏蔽层泄漏
• 共模干扰增加
• 接地系统杂散耦合
• 布线密集导致串扰
这些因素共同作用，使极细同轴线在10Gbps以上的速率下容易出现以下EMI异常表现：
• 无线性能测试不通过
• EMC辐射超标
• 高频信号干扰相邻通道
三、如何排查与解决EMI异常？
1. EMI异常点排查方法
• 使用频谱仪 + 近场探头（Near Field Probe）定位干扰源
• 通过网络分析仪检测线束S参数
• 借助信号完整性仿真预测频率敏感区段
• 切换不同型号或长度的Micro Coax线材进行A/B对比测试
2. 有效改善方案
2.1 优化线缆选型
优先选择**屏蔽编织密度≥90%**的产品，以提升屏蔽完整性。
2.2 采用双层屏蔽结构
即“编织层 + 铜箔层”，并配合低介电常数绝缘材料，以降低信号损耗和反射。
2.3 布线与接地策略
• 极细同轴线束建议单点接地；
• 避免与高速差分信号线或天线线缆平行布线；
• 保持与金属壳体或接地铜皮的合理间距。
2.4 加装EMI抑制器件
• 在线束两端增加共模磁环；
• 对敏感段使用**EMI吸收片（Absorber）**包覆；
• 必要时配合屏蔽罩以强化屏蔽效果。
2.5 优化线束长度与走向
• 避免线束过长、过密或打结；
• 调整线束空间布局，减小长度差异，防止共模激励。
在高速信号应用中，极细同轴线的EMI问题并非不可控。通过合理的线缆选型、规范的布线设计、精准的测试排查，并辅以高效的EMI抑制器件，完全可以将电磁干扰控制在产品认证要求之内，实现稳定可靠的高速信号传输。
