工业相机高速线材怎么选？避免卡顿与丢帧的实用指南

在工业相机模组应用中，大家往往将关注点放在相机参数、镜头性能或算法效果上，却容易忽视一个关键环节——高速线材。如果线材性能不达标，即便相机再高端，也可能出现卡顿、丢帧、噪点甚至无法连接的情况。我在相关项目中也遇到过类似问题，直到深入研究线材特点后才意识到：选对线材，真能避免大半麻烦。下面结合实际经验，整理几条高速线束选型要点，希望对你有所帮助。

---

一、明确传输速率要求：按接口标准选线

不同接口协议对于传输速率的要求差异很大，USB3.0、GigE Vision、Camera Link、CoaXPress 等都有清晰规范。以 CoaXPress 为例，最高可支持 12.5 Gbps，如果线材本身难以满足这一速率，即使系统配置再高也无法稳定运行。因此第一步必须做的就是：确认接口标准 → 明确速率需求 → 匹配对应规格的高速线。这是保证稳定性的基础。




---

二、信号完整性与抗干扰：高速信号更需要好线材

高速信号一旦受到干扰，问题就会立刻表现为噪点、画面闪烁甚至掉帧。我们曾调试一台设备时，画面偶尔出现噪点，最终确认原因是线材屏蔽结构不足。

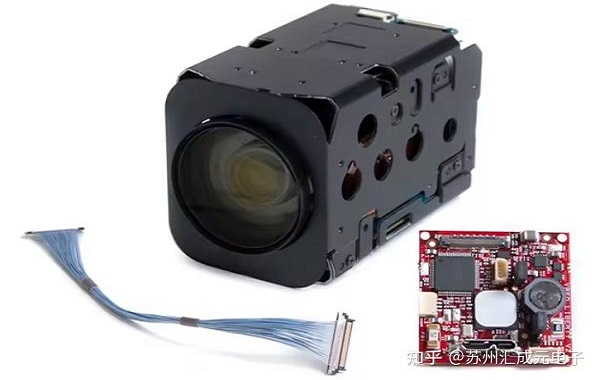

在这种应用场景下，极细同轴线（Micro Coaxial Cable）具有明显优势，包括：

• 更好的屏蔽结构

• 更低的传输损耗

• 在复杂环境中更稳定的信号表现

工业现场常伴随电机、变频器等干扰源，线材的屏蔽能力与信号完整性，往往决定系统能否稳定工作。



---

三、柔韧性与耐久性：动态应用必须重视的因素

很多工业相机会安装在机械臂、移动平台或滑台上，并不是固定不动。如果线材过硬、耐折性差，长期弯折会导致传输性能下降，甚至直接断线。

极细同轴线在柔性和耐久性方面表现优秀：

• 小弯折半径

• 长期动态使用不易损坏

• 更适用于多轴机械与高速运动场景

在动态应用中，线材的柔韧性往往比纸面参数更实际。

---

四、接口匹配与定制化：真正影响稳定性的隐藏因素

不同相机品牌、不同整机结构、不同安装环境，对线束接口与线材结构都有不同要求。因此，市售的标准线材并不一定完全适用。我们在做定制线束的过程中发现，许多问题并不是线材不合格，而是接口、屏蔽方式、走线方向或整机结构没有匹配好。

定制化线束可以从以下方面提升适配性：

• 连接器型号、锁扣结构

• 屏蔽层设计

• 线束长度、走向与弯折方向

• 整机内部的空间布局需求

真正的稳定往往来自这些细节的优化。

高速线材的选型逻辑不复杂，只要抓住几个核心点：速率要匹配、信号要稳定、结构要适合实际使用环境。特别是在空间受限、高速传输和动态运动的应用中，极细同轴线确实是一种值得关注、稳定可靠的方案。
