极细同轴线束的信号+供电设计要点解析

在高速传输需求不断提升的背景下，micro coaxial cable（极细同轴线）凭借其小型化、高速、高屏蔽的特点，被广泛应用于笔记本、平板、工业相机、医疗电子等设备。当设计工程师希望在线束中同时实现高速信号传输与供电功能时，线束的结构配置、电气性能以及电磁兼容性都会变得更为复杂，也对产品设计提出更高要求。

---

一、信号与供电并行的设计挑战

极细同轴线束的核心任务是维持高速信号的完整性，例如用于 eDP、MIPI、USB3.x、HDMI 等高速接口。当在同一线束中增加供电线时，工程师需重点关注电磁干扰、电压与电流能力以及屏蔽接地方式等问题。电源线在供电时易产生干扰，如果屏蔽不当，会降低差分信号品质；同时，极细同轴线本身导体细、承载能力有限，需要根据电流大小合理选择电源线径；在狭小空间中，还必须采用合适的屏蔽与接地方式，避免信号与电源之间的耦合。

---

二、混合线束选型的关键考量

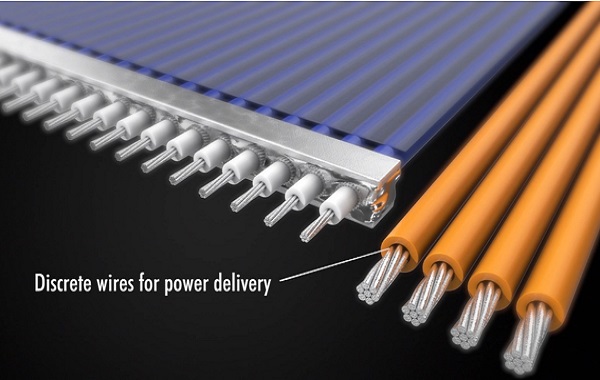

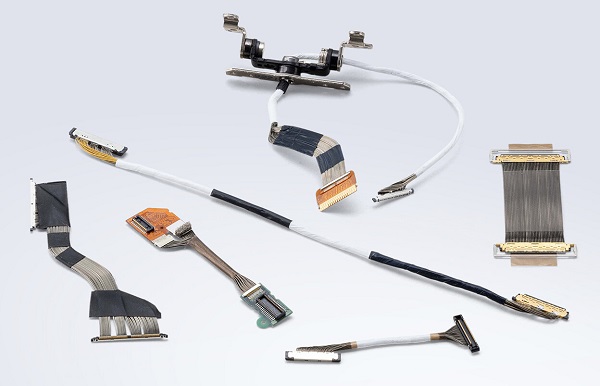

实际应用中，为实现高速信号与供电的共存，通常采用“混合线束”结构，将极细同轴线、电源线与控制线组合在同一线束中。选型时需要明确接口电源需求，例如 MIPI 的电流较小，而 USB3.1 的供电可能达到 900mA。常见结构是在信号部分使用极细同轴线，而电源线采用多股绞合结构以降低阻抗与发热。若应用场景需要高柔性，还需兼顾线径、弯折半径与耐久性。此外，高密度混合线束对屏蔽与加工工艺提出更高要求，压接、焊接、端子选择都会直接影响最终性能。

---

三、典型应用场景

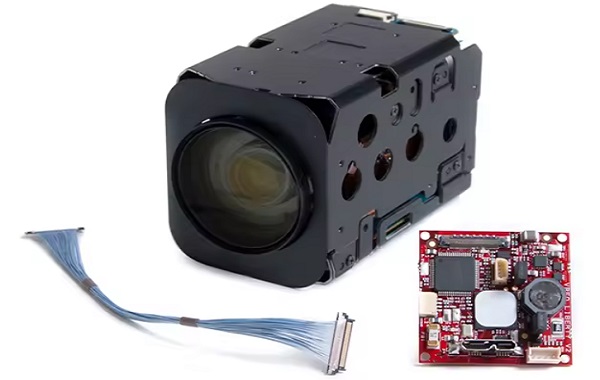

在工业相机与传感器应用中，工程师常将高速图像信号与设备供电集成在同一线束，以减少布线并提高系统集成度。在笔记本与平板显示模组中，eDP 信号线经常与背光电源线一起封装，既节省空间又保证传输稳定。而在医疗便携式设备中，信号+供电的一体化线束设计能在有限空间内兼具轻量化与可靠性，提升整体使用体验。

极细同轴线束在实现高速信号与供电并行时，关键在于合理的线材选型、科学的屏蔽与接地策略，以及可靠的加工工艺。工程师在设计时必须综合考虑高速接口特性、电源需求、线束结构与电磁兼容要求，才能在保持高质量信号传输的同时确保供电的稳定与安全。
