工业视觉 CCD 图像干扰的根源与极细同轴线的应用

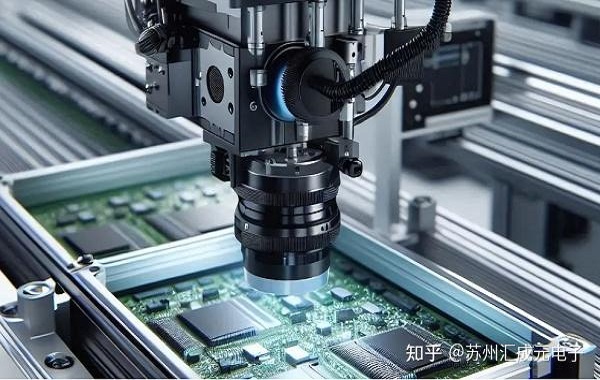

在工业视觉检测系统中，CCD 模组承担着“设备之眼”的角色。图像一旦出现条纹、噪点、闪烁或抖动，不仅影响判定准确度，还可能导致整条产线误判。很多工程师会优先排查电源、光源或算法，却往往忽略最关键的一环——信号线。尤其在电磁干扰强、布线密集的工业场景中，CCD 输出的高速低电平信号十分脆弱，真正稳定图像的核心，不在滤波或金属外壳，而在于是否选对传输通道：极细同轴线（Micro Coaxial Cable）。

---

一、图像干扰为何频繁出现

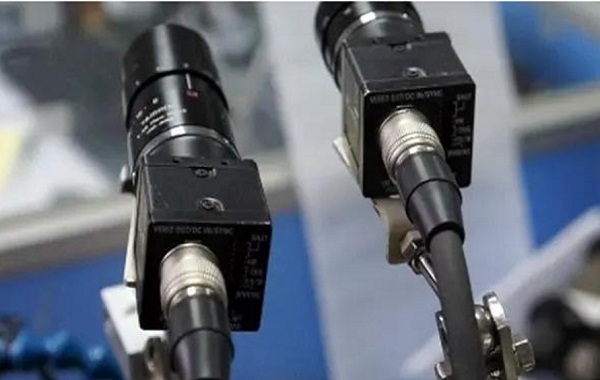

CCD 模组输出信号对干扰高度敏感，各类噪声源都会在图像中留下痕迹。电源纹波会造成水平条纹，地线电位差会带来画面漂移或抖动，周边设备的电磁辐射会产生噪点与闪烁，信号反射则可能引发局部亮度不均或拖影。对于高速采集或高分辨率的系统，这些干扰更加明显，往往会被误以为是算法不足或传感器性能问题。

---

二、极细同轴线的结构优势

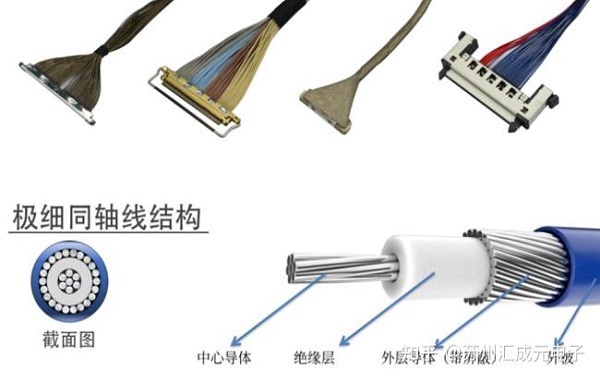

极细同轴线由中心导体、绝缘层、屏蔽层和外护套构成，与普通 FFC 排线或扁平线束相比，其关键优势在于每根线都有独立的同轴屏蔽。由于屏蔽层完整包覆信号导体，外界电磁场不易耦合进去，同时不同信号线之间的串扰也被显著抑制。这种结构让极细同轴线非常适合对信号纯净度要求高、传输速率快的 CCD 模组，使其成为工业视觉中的可靠方案。

---

三、工程实践：正确使用 micro coax 的要点

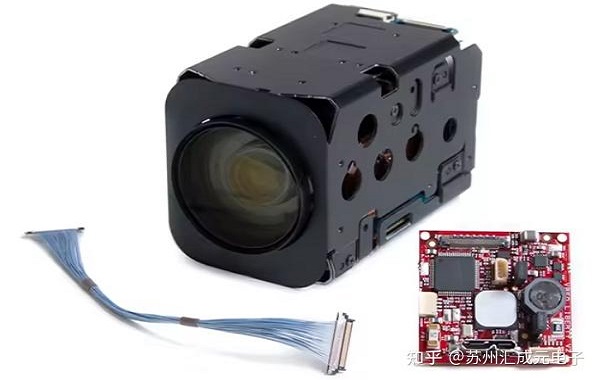

在实际项目中，使用极细同轴线仍需注意细节。首先要确保阻抗匹配，CCD 输出端、线缆本体与接收电路的阻抗必须一致，否则反射会导致图像产生周期性纹波。其次要处理好屏蔽层的接地方式，屏蔽应在系统单点可靠接地；若两端接地需避免形成地环路，以免带来额外干扰。此外，线束要远离电机、变频器等强干扰源，并确保接插件的屏蔽结构连续，才能发挥出 micro coax 的稳定性。

在工业视觉系统中，很多看似复杂的图像干扰问题，其根源并非算法或硬件故障，而是出在最基础的信号传输环节。极细同轴线凭借完整屏蔽、高阻抗一致性与优良柔性，已成为高可靠性视觉检测设备的主流选择。真正稳定的图像质量，往往来自对传输细节的把控。
