CXP 高速传输时代：为何选择极细同轴线束

随着机器视觉、自动化检测和医疗影像系统不断向高分辨率、高帧率方向发展，图像采集链路对高速、稳定、低噪声传输的要求愈加严苛。作为行业主流的高速图像接口之一，CoaXPress（CXP）凭借高带宽、强抗干扰、远距离传输等优势被广泛应用。而在设备持续小型化、结构空间愈发紧凑的背景下，极细同轴线束（micro coaxial cable）因其轻量化、柔性与优异信号特性，正成为 CXP 系统中关键的互连方式。
本文将围绕 CXP 特性，解析极细同轴线束在高速图像传输中的价值与工程应用要点。

---

一、CXP 接口的高速传输特性

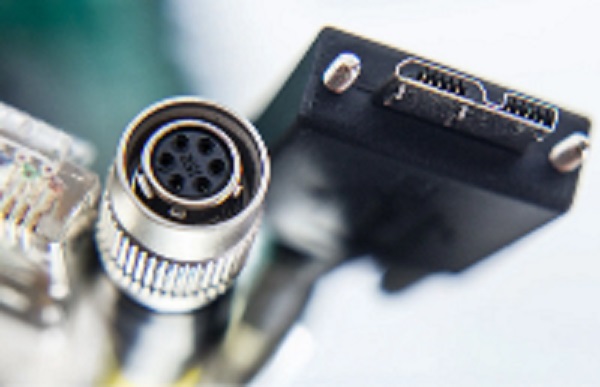

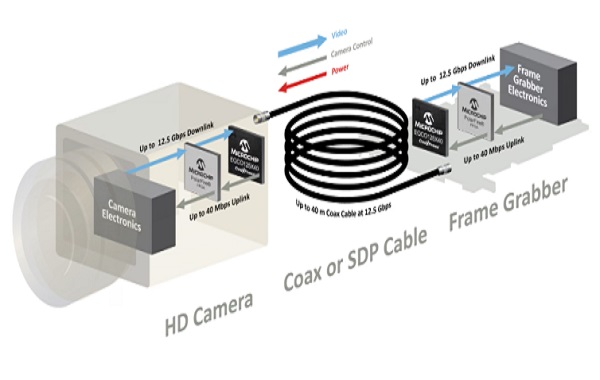

CoaXPress 是面向高速工业相机的同轴传输标准，其核心特点包括高速带宽（单通道可达 12.5 Gbps）、同时具备视频、控制和供电通道（PoC），以及远距离传输和优良抗干扰性能。随着相机尺寸缩小、接口集成度提升，传统较粗的同轴线在布线灵活性、弯折半径以及重量方面受到限制，这也促使更精细、更柔性的微同轴线束被应用于 CXP 的高速互连。

---

二、极细同轴线束的结构特性与优势

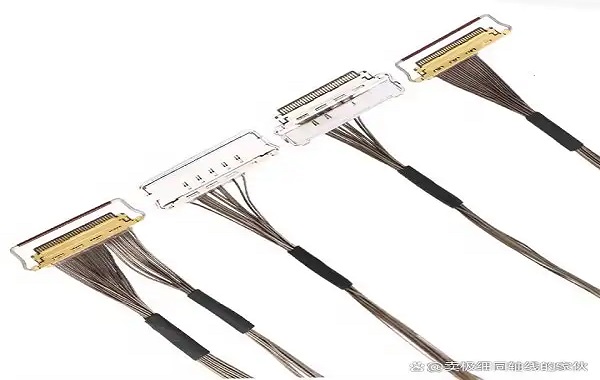

极细同轴线束通常采用 36~42 AWG 的微型同轴线组成，其内部具有精准的特征阻抗控制、全屏蔽层结构及优异柔韧性。得益于这些特性，它能有效保障高速信号的完整性，降低插损、反射和EMI干扰，同时还能适配紧凑空间中的复杂布线需求。多根线束可整合成扁平或圆束结构，进一步提升布线密度和系统轻量化表现。

---

三、在 CXP 系统中的应用价值与工程要点

在高速传输场景下，极细同轴线束可显著提升系统设计灵活度，减少布线占用空间，尤其适用于工业相机、机器人关节、滑轨机构等运动部位。在实际工程中需重点关注阻抗一致性、弯折对插损的影响、多线束间串扰抑制、PoC 供电下的电流与温升管理，以及线束长度与信号速率的匹配等问题，以确保高速链路的长期稳定运行。

---

极细同轴线束凭借高密度、精准阻抗、高屏蔽与柔性特性，正在成为 CoaXPress 高速图像传输系统中不可或缺的互连方案。它不仅能满足高速链路对信号完整性的严苛要求，还兼顾轻量化与柔性布线，使系统在紧凑空间与运动结构中依然保持稳定表现。随着 CXP 接口速率继续提升，极细同轴线束将在机器视觉、自动检测、医疗影像等领域发挥更关键的作用。
