MRI 接收阵列探头的高速信号传输方案：非磁性极细同轴线缆

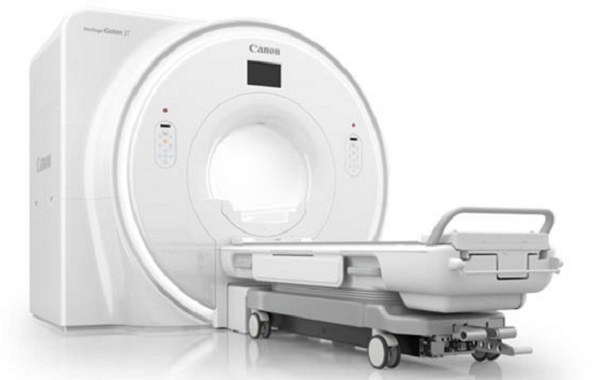

在 MRI（磁共振成像）系统中，接收阵列探头的极细同轴线缆承担着将人体组织产生的微弱射频信号传输至主机端的关键任务。由于 MRI 对磁场环境极其敏感，线缆必须完全避免磁性材料，以确保成像质量和系统稳定性。科学的线缆选材与设计，是 MRI 系统实现高分辨率、高信噪比成像的基础。

---

一、为什么需要非磁性材料

MRI 的核心在于强磁场与精确射频信号。线缆中若存在磁性杂质，会导致磁场畸变、局部伪影和信号干扰，严重影响图像质量。尤其在多通道接收阵列中，密集布线增加了串扰风险。因此，极细同轴线缆必须采用彻底的非磁性设计，从而保证射频信号的完整传输和 MRI 系统的稳定运行。

---

二、极细同轴线缆中的常见非磁性材料

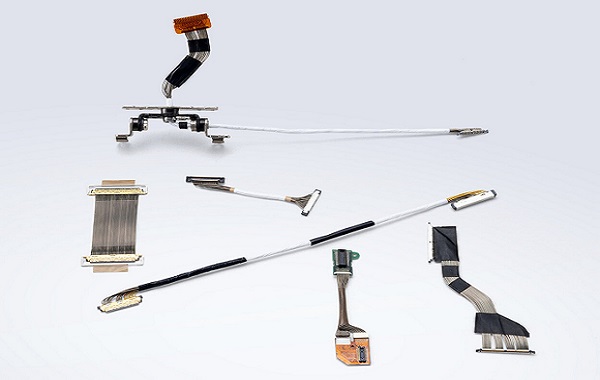

在导体方面，高纯度无氧铜、铍铜和铝合金是常用选择，既保证导电性能，又避免磁性干扰。屏蔽与外层通常采用无磁性镀银铜编织网、无磁性金属箔以及 PTFE、PEEK 或聚酰亚胺等聚合物支撑材料，兼顾屏蔽效果和结构稳定性。绝缘与介质层使用 PTFE、聚酰亚胺或发泡材料，实现低损耗和阻抗匹配。连接器及接头则严格避免铁磁件，采用无磁不锈钢、铍铜或镀金、镀银材料，确保长期可靠连接。

---

三、应用中的挑战与设计要点

随着 3T、7T 及更高场强 MRI 的发展，非磁性设计要求愈加严格。线缆布线密集，需要合理安排以降低串扰，同时保持柔性和屏蔽完整性，以适应探头内部狭小空间的弯折需求。部分前沿方案尝试在探头端将模拟信号数字化后通过光纤传输，以进一步减少模拟线缆带来的干扰，实现更高精度成像。

---

MRI 接收阵列探头的极细同轴线缆，凭借非磁性材料、精密屏蔽和高可靠性设计，为高场 MRI 系统提供稳定的射频信号传输保障。无论是导体、屏蔽、绝缘还是连接器，每一环节都需严格把控。随着多通道阵列和高场 MRI 的发展，非磁性线缆设计将成为保障成像精度和系统稳定性的核心要素。
