Qualcomm 平台对极细同轴线束阻抗控制的要求解析

在智能手机、AI 设备及车载系统等高速信号平台中，Qualcomm（高通）平台以高性能与高集成度著称。正因如此，其内部高速信号链路对传输介质提出了极为严苛的要求，尤其是用于芯片与模组之间互连的极细同轴线束。实际调试中，许多工程师会发现，相同规格的线束在其他平台运行稳定，但在 Qualcomm 平台上却容易出现信号反射、丢包或接口认证失败的问题，其核心原因往往集中在阻抗控制精度不足。

---

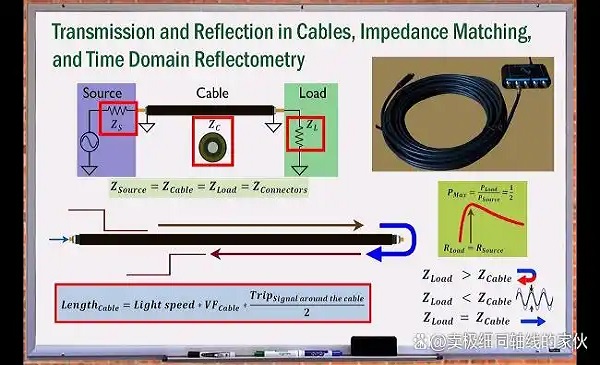

一、高速传输中阻抗匹配的重要性

在高速信号环境下，线束不再只是电流通路，而是完整的传输线系统。当信号速率进入 GHz 级别后，反射、串扰和驻波等效应会显著影响信号完整性。如果线束阻抗与系统设计值不匹配，就会引发反射和波形失真，导致眼图收缩、误码率上升，甚至链路掉线。对于高速接口密集、工作频段复杂的 Qualcomm 平台而言，任何阻抗偏差都会被放大，从而影响整体系统稳定性。

---

二、极细同轴线束的结构特点与挑战

极细同轴线束在结构尺寸上高度微型化，导体、介质层和屏蔽层之间的距离极小，这虽然带来了更高的带宽密度和更好的柔性，但也显著提高了阻抗控制难度。微米级的几何偏差就可能导致阻抗发生明显变化，而屏蔽层与内芯之间的紧密结构也使弯折、挤压更容易引发局部阻抗突变。与此同时，极细同轴线通常承载 MIPI、USB4、PCIe、CSI、eDP 等高速差分信号，对阻抗一致性的容差极低，这使其在 Qualcomm 平台上的应用更加敏感。

---

三、Qualcomm 平台对线束的特殊要求

Qualcomm 平台往往同时集成高速数字信号与 WiFi、蓝牙、5G 等射频通信链路，对阻抗匹配提出双重要求。射频通道通常需要精确的 50Ω 阻抗，高速数据通道则为 90Ω 或 100Ω 差分阻抗，一旦线束偏差超出范围，不仅会影响数据完整性，还可能引发 EMI 超标。此外，高度集成的系统结构使芯片、模组和天线之间距离极短，任何阻抗不连续都会迅速放大问题。再加上严格的接口与射频认证测试，使 Qualcomm 平台在设计阶段就对线束设定了更高门槛，并要求在复杂环境下保持长期稳定性。

---

在 Qualcomm 平台中，阻抗控制并非可选参数，而是高速信号能否稳定传输的核心前提。极细同轴线束作为关键互连组件，其阻抗一致性直接决定了信号完整性、系统可靠性与认证通过率。只有在设计、选材、制造和测试的全流程中实现精确而稳定的阻抗控制，才能真正满足 Qualcomm 平台对高速互连的严苛要求。
