面向 HBR3 与 HBR4 的 eDP 高速互连设计

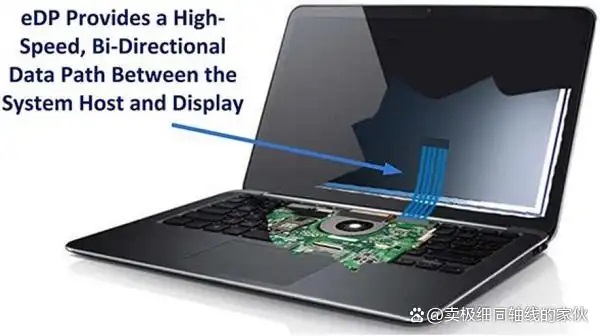

在笔记本电脑、平板、车载显示及折叠屏设备中，显示接口正持续向高分辨率与高刷新率演进。eDP（Embedded DisplayPort）作为主流嵌入式显示接口，已从 HBR 发展至 HBR3，并逐步迈向 HBR4。随着速率提升，信号完整性不再仅由芯片性能决定，高速传输介质的选型逐渐成为系统稳定运行的关键因素，极细同轴线束在其中发挥着重要作用。

---

一、eDP 高带宽模式与互连挑战

eDP 基于 DisplayPort 架构，通过多通道差分信号实现高速视频数据传输，其带宽等级从 HBR（2.7Gbps/通道）提升至 HBR2（5.4Gbps/通道）和 HBR3（8.1Gbps/通道），并持续向满足 8K 及沉浸式显示需求的 HBR4 演进。带宽的提升使插损、反射、串扰和 EMI 问题显著放大，传统排线方案逐渐接近性能极限，对线束的结构设计和电气性能提出了更高要求。

---

二、极细同轴线束在高速显示中的优势

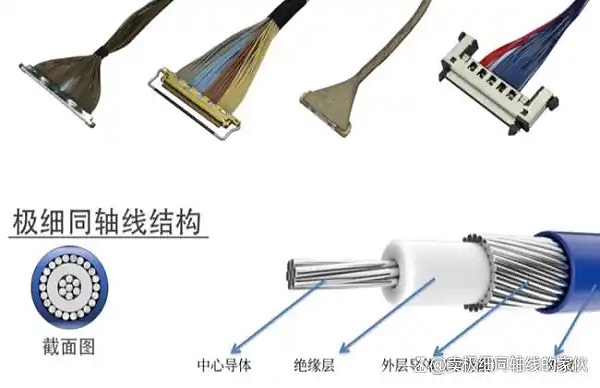

极细同轴线束采用同心导体与整体屏蔽结构，具备稳定的特性阻抗和良好的屏蔽效果，能够在 HBR3 及以上高速模式下有效降低信号衰减与串扰。其线径细小、柔性良好，适合超薄整机、高密度布线以及折叠、转轴等结构复杂的应用场景。同时，同轴屏蔽结构有助于降低电磁辐射和外界干扰，提升系统的电磁兼容性与长期可靠性。

---

三、面向 HBR3 与 HBR4 的线束设计要点

在高带宽 eDP 应用中，线束设计需重点关注阻抗一致性、线长与损耗控制以及屏蔽与接地方式的合理性，避免因不匹配或损耗过大导致信号质量下降。连接器端子的结构设计、镀层工艺和装配精度同样会对整体传输性能产生直接影响。在实际应用中，通过眼图分析、误码率测试及系统级验证，确保线束在全速运行条件下的稳定性，是实现可靠量产的重要环节。

---

在 eDP HBR、HBR2、HBR3 及未来 HBR4 的高速显示系统中，极细同轴线束不仅承担信号连接功能，更是保障信号质量、系统稳定性和电磁兼容性的关键组成部分。随着显示带宽的持续提升，高性能极细同轴线束将在新一代显示设备中发挥越来越重要的作用。
