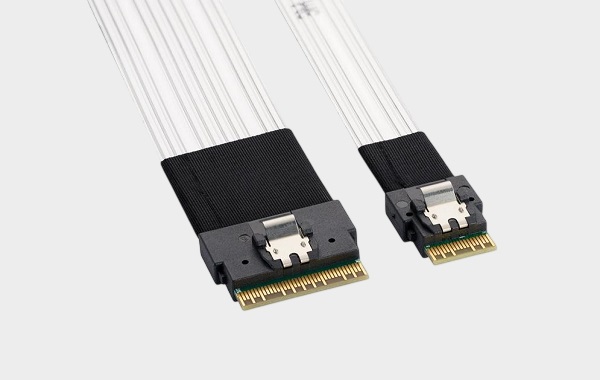

3M 8ES8-1AA31-1.00 ASSY线束组件替代

在AI服务器、高性能计算（HPC）、企业级存储以及数据中心设备快速发展的背景下，高速传输线束组件的重要性持续提升。3M作为全球知名互连解决方案品牌，其8ES8系列SlimLine Twin Axial Cable Assembly凭借低损耗、高柔性以及优秀的信号完整性表现，被广泛应用于PCIe、SAS以及高密度服务器内部连接场景。其中，3M 8ES8-1AA31-1.00 ASSY属于典型的高速Twin Ax线束组件，主要面向高带宽、高密度设备内部互连需求，在数据中心和企业级存储设备中具有较高应用价值。

一、产品特点与技术优势

3M 8ES8-1AA31-1.00 ASSY采用SlimLine Twin Axial结构设计，支持SFF-8654接口规范，具备x8高速通道配置，可满足PCIe及SAS高速传输应用需求。该系列产品通常采用30AWG/31AWG低损耗Twin Ax线材，拥有较低插入损耗和优异串扰控制能力，在高速信号传输过程中能够有效保障信号完整性。相比传统高速线缆，8ES8系列最大的优势在于其超薄、可折叠、可弯曲的带状结构设计。即使在线缆多次弯折情况下，其阻抗变化仍保持较低水平，从而更适合服务器、交换机以及存储设备内部狭小空间布线需求。此外，该系列线束还具备良好的空气流通优化能力，可帮助设备改善散热效率，提高系统整体稳定性。

从应用方向来看，该型号线束组件主要适用于：

  •  AI服务器高速互连

  •  PCIe Gen4/Gen5内部连接

  •  企业级存储设备

  •  高密度数据中心设备

  •  SAS高速数据传输系统

  •  HPC高性能计算平台

随着高速传输设备向更高带宽升级，Twin Ax高速线束逐渐成为服务器内部短距离高速连接的重要方案之一。3M相关系列产品也被广泛应用于高端服务器与存储系统内部。

二、选型、兼容与替代方案参考及建议

在实际项目中，用户除了关注原厂型号外，还需要重点考虑线束的接口兼容性、阻抗匹配、传输速率以及结构尺寸等因素。对于3M 8ES8-1AA31-1.00 ASSY这类高速Twin Ax组件，建议重点关注以下几个方面：

1. 接口规范兼容

该型号属于SFF-8654 SlimSAS高速接口体系，因此在国产替代方案中，需要确保接口定义、PIN脚排列以及机械结构兼容，以避免设备无法匹配或信号异常。

2. 阻抗与信号完整性

PCIe应用通常采用85Ω阻抗体系，而SAS应用多为100Ω阻抗设计，因此在替代过程中必须严格匹配阻抗参数，否则可能导致高速信号衰减、误码率增加等问题。

3. 线材规格选择

原型号通常采用30AWG/31AWG Twin Ax线材，国产替代时可根据设备空间与传输距离需求选择不同AWG规格，以平衡柔性、散热以及传输性能。

4. 弯折与布线能力

由于该系列广泛用于高密度服务器内部，因此替代产品需要具备较好的柔性与折弯性能，同时保证多次弯折后依然维持稳定SI性能。

5. 国产替代方向建议

目前国内高速互连产业链发展迅速，部分国产高速线束厂商已经能够提供兼容SFF-8654、PCIe Gen4/Gen5的Twin Ax高速线缆组件，在成本控制、交期响应以及定制化服务方面具备一定优势。对于有国产化需求的客户，可重点评估：

  •  接口兼容一致性

  •  高速测试报告（SI测试）

  •  EMI/EMC表现

  •  插拔寿命

  •  批量一致性

  •  定制折弯结构能力

针对数据中心、AI服务器以及国产化替代项目，采用兼容型高速Twin Ax线束方案，能够有效降低供应链风险，同时提高项目交付灵活性。

3M 8ES8-1AA31-1.00 ASSY作为一款面向高速数据传输场景的SlimLine Twin Ax Cable Assembly，在PCIe、SAS、高性能服务器及存储设备领域具有较高应用价值。其低损耗、高柔性、超薄化以及优秀信号完整性等特点，使其成为高密度设备内部高速互连的重要解决方案之一。随着国产高速互连产业不断成熟，兼容型替代方案也正在逐步完善，为企业在成本优化、交期保障以及国产化布局方面提供了更多选择。
