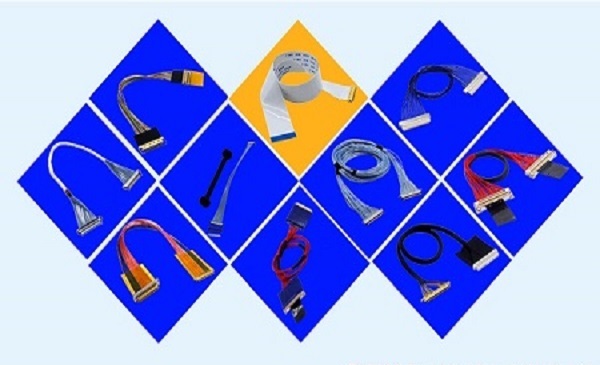

极细同轴与微同轴线缆线束的制造工艺与结构解析

随着电子设备的高速化与小型化发展，信号传输线束的精密度与装配要求显著提高。极细同轴线束（Ultra-fine Coaxial Harness）和微同轴线缆线束（Micro-coaxial Cable Harness）凭借其优异的高频传输性能与柔性特性，已被广泛应用于笔记本电脑、平板、智能手机、相机模组、车载影像系统等高密度连接场景。为确保信号完整性与生产一致性，这类线束在制造过程中需经过严格的预处理与组装工艺。




一、线束制作主要工艺流程

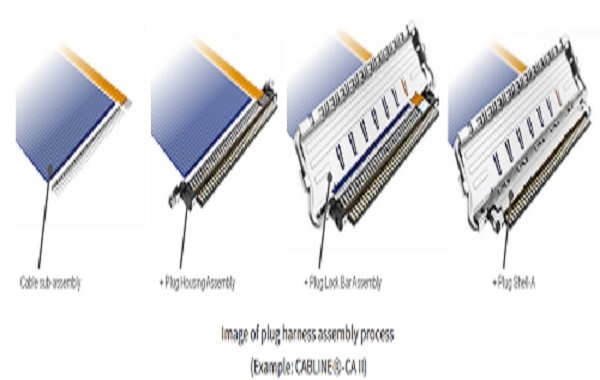

极细同轴线束及微同轴线缆线束的制作一般包括以下主要工序：
1. 剥线及预处理
   对微同轴线缆进行外皮剥离和端部处理，制成“线缆子组件”（Cable Sub-Assembly），为后续插头焊接和装配提供基础。
2. 线缆子组件组装与焊接
   将预处理后的线缆子组件装入插头外壳组件，并将中心导体与信号端子精密焊接，确保连接可靠。
3. 安装锁扣组件
   根据设计结构，将锁扣盖或锁扣部件安装在插头外壳上，提升连接强度与耐用性。
4. 覆盖外壳并完成最终焊接
   将插头外壳包覆在线缆与连接部分外层，并在指定位置进行焊接，完成整条线束的终端组装。

二、线缆子组件的预处理意义

在连接器端子焊接前，对微同轴线缆进行预处理是提升装配效率与产品一致性的重要步骤。通过标准化的预处理，可确保各条线缆长度、剥皮尺寸、屏蔽层裸露范围及接地端处理一致。此外，在终端组装阶段，线缆外部导体需与连接器金属壳体焊接形成可靠接地路径，从而有效降低电磁干扰（EMI），保障高速信号传输的完整性与稳定性。




三、常见线缆子组件类型
针对不同系统设计与使用需求，极细同轴线束通常支持以下几种结构形式：
1. 纯微同轴线缆型
   采用单一类型的微同轴线缆制作子组件，可选择不同外径与阻抗规格的线缆，适合高速信号纯传输场景。
2. 微同轴与单线混合型

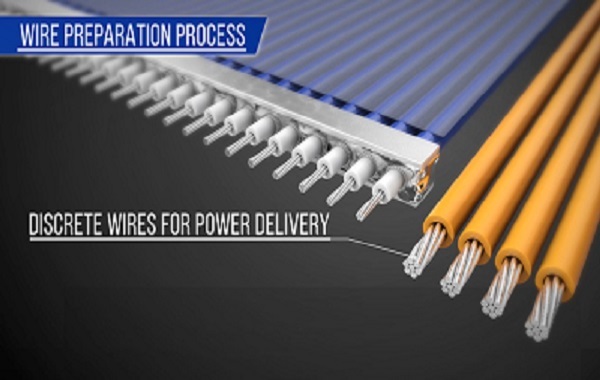

   将微同轴线缆与离散单线结合使用，用于同时满足高速信号与电源线路的组合需求，常用于摄像模组、显示接口等复合线束。
3. 带接地指的接地排型

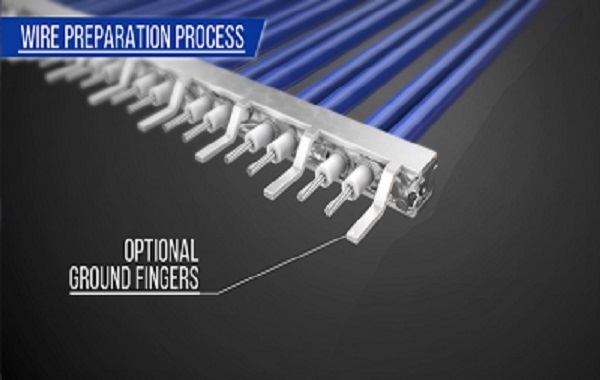

   利用带有接地指（Ground Fingers）的接地排直接焊接至插头端子，实现简化线缆布局、降低接地阻抗、提升信号完整性及抗干扰性能的目的。




四、线束加工工艺的优势与应用
通过规范化的线缆子组件预处理与精密组装工艺，不仅能提高生产良率与装配效率，还能显著改善线束的电气性能和机械可靠性。极细同轴线束及微同轴线缆线束凭借其高密度、低损耗、柔性佳的特性，已成为高速信号与高频互连领域的重要组成部分，在消费电子、工业控制、车载影像与通信终端中持续发挥关键作用。



极细同轴与微同轴线缆线束的制造工艺，是实现高速信号稳定传输与系统电磁兼容性能的关键环节。通过精确的剥线预处理、可靠的端子焊接及合理的屏蔽接地设计，能够确保线束在高频环境下保持优良的信号完整性与长期可靠性。未来，随着高速接口与高密度互连技术的不断发展，线缆子组件标准化与自动化加工将成为行业的重要趋势。
