随着电子设备向高性能、低功耗、小型化及高集成化方向不断发展，内部信号传输的复杂性显著增加。在有限空间中同时传输电源、控制信号及高速数据信号，成为现代电子系统的基本需求。这种多信号并行传输模式使得电磁干扰（EMI）问题愈发突出。尤其在高速信号通道中，若缺乏良好的屏蔽与接地设计，电磁辐射不仅会破坏信号完整性，还可能影响设备内部天线与敏感电路的正常工作，最终导致系统稳定性下降或功能异常。
一、紧凑型设备中的电磁噪声问题
现代电子设备如笔记本电脑、平板电脑、智能手机、车载电子系统等，普遍集成多种无线通信模块（如
Wi-Fi、GPS、LTE、5G）。这类产品在高密度封装下工作，内部器件间距离极近，工作电压低、抗干扰能力有限，而高速数字信号及其高频谐波极易成为主要的电磁辐射源。若未进行有效控制，这些辐射信号可能通过空间耦合或传导路径影响无线通信模块与敏感电路，导致信号波动、系统误触发甚至器件损坏。
二、传统EMI抑制措施及其局限
常见的EMI对策包括：在电路设计中增加滤波器件、为敏感元器件加装金属屏蔽罩、以及优化PCB布线与阻抗匹配。这些方法在电路板层面上可以有效降低辐射噪声，但在线束、连接器及跳线位置，信号线往往直接暴露在外，特别是焊接尾端与未屏蔽的接插件区域，会成为EMI的“泄露口”。因此，即使PCB屏蔽效果理想，系统整体的电磁兼容性能仍可能因线束屏蔽不足而受限。
三、线束屏蔽结构的重要性

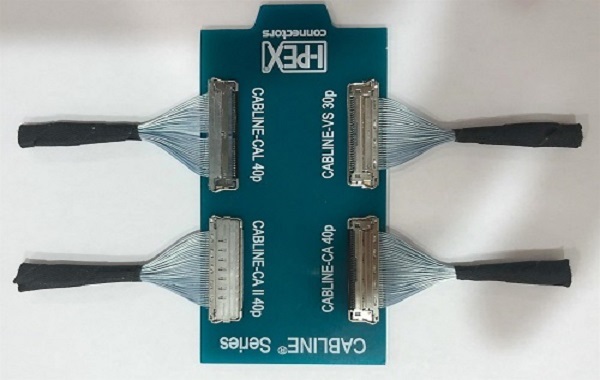

在高频传输系统中，为确保信号完整性并抑制干扰，越来越多的设计采用具备全方位屏蔽层的FPC软排线、微同轴线缆及双绞线缆（Twinaxial）。其中，微同轴电缆凭借中心导体与屏蔽层的同轴结构，可实现高效电磁隔离。其中心导体不仅可传输高速信号，还可用于供电，外层屏蔽层则同时作为电流回路与防护屏障，能够在复杂电磁环境中有效降低干扰噪声。此类结构在工业自动化、机器人伺服驱动及高速数据通信系统中均表现出优异的抗干扰性能。
四、高性能EMC连接器的屏蔽优势

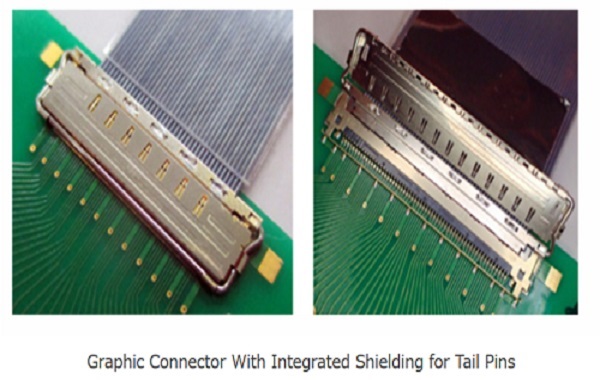

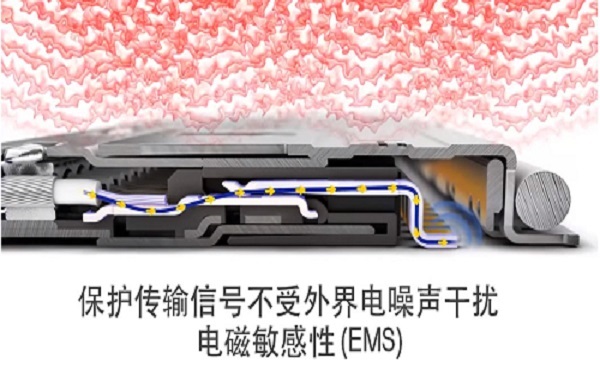

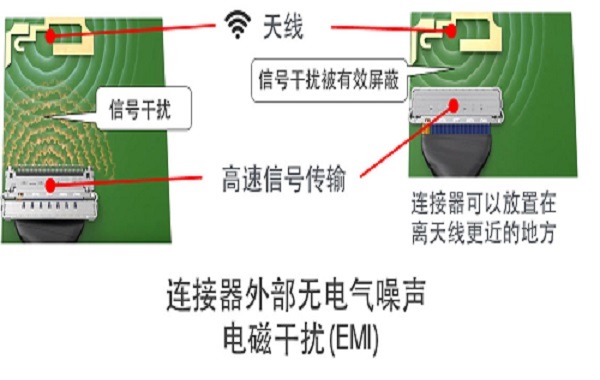

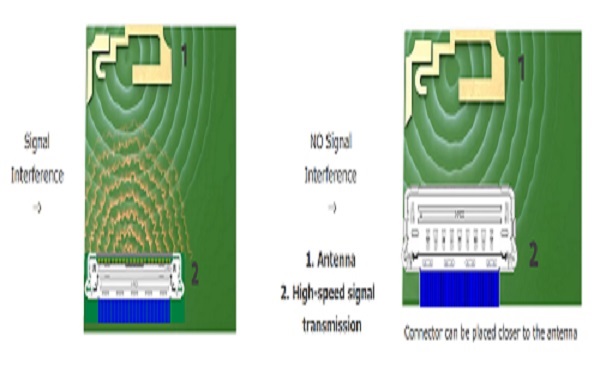

针对传统连接器在焊接尾端处易泄露EMI的问题，部分高端连接器厂商推出了具备全屏蔽结构的EMC连接器。该类产品在信号触点、焊接区域及外壳部分采用360°金属屏蔽设计，可将电磁辐射完全封闭在连接器内部，从源头上阻断干扰传播路径。这种结构在高频、高密度系统中效果显著，已被广泛应用于笔记本电脑、平板、智能手机及通信基站设备中。特别是在Wi-Fi、GPS、LTE、5G等高速无线信号环境下，EMC连接器成为保障系统性能与信号稳定的关键元件。
随着高速信号接口的普及与设备空间的不断压缩，仅依靠传统的PCB级EMI防护已无法满足系统级抗干扰需求。通过在线束、跳线与连接器层面同步引入屏蔽设计，尤其采用具备焊接尾端全屏蔽结构的高性能EMC连接器，能够有效控制电磁泄露，提升系统信号完整性与电磁兼容性。这不仅是保障高速通信稳定运行的关键手段，更是未来高密度电子设备设计的重要趋势。
我是
【苏州汇成元电子科技】，长期专注于高速信号线束与极细同轴线束的设计与定制，致力于为客户提供稳定可靠的高速互连解决方案。如需进一步了解或定制专用线束方案，欢迎联系：
张经理 18913228573（微信同号）。
