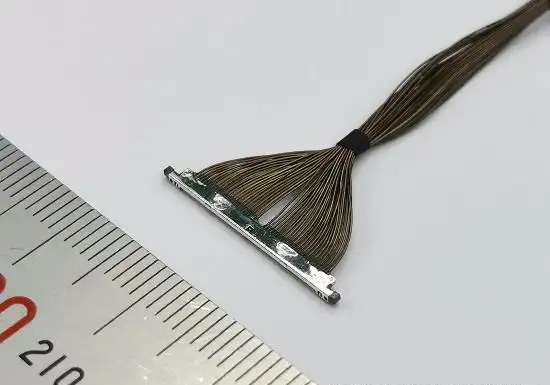

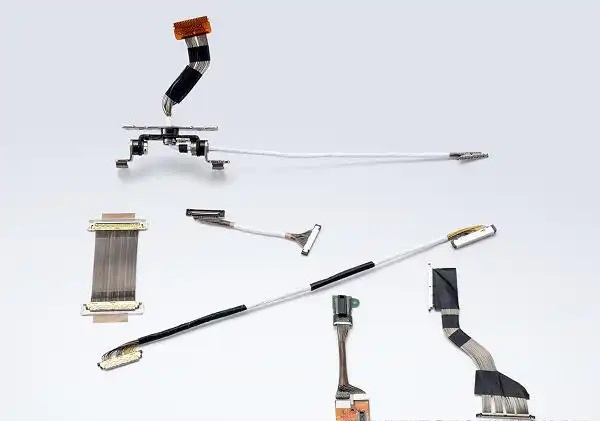

在当今无人机、笔记本电脑、可穿戴设备以及医疗电子等高端电子产品中，极细同轴线（Micro Coaxial
Cable）已成为高速信号传输的重要组件。它以小尺寸、高柔韧性和优良电气性能著称，被广泛应用于空间紧凑、信号密集的系统中。然而，许多工程师在设计或使用过程中常会忽视一个关键细节——阻抗不匹配。这看似微小的偏差，却可能直接影响信号质量与系统稳定性。
一、什么是阻抗匹配？
简而言之，阻抗匹配就是让信号源、传输线与负载三者的阻抗保持一致。当三者阻抗相等时，信号能顺畅传输而不产生反射，从而保持波形完整与系统稳定。
对于极细同轴线来说，常见设计阻抗为 50Ω 或 75Ω，具体取决于应用场景。一旦偏离这个范围，便会出现信号衰减、波形畸变、串扰干扰等问题。
二、阻抗不匹配带来的五大影响
1. 信号反射与波形畸变
当阻抗不匹配时，部分信号能量会被反射回来，与原信号叠加形成波形畸变。这不仅导致信号失真，还可能引发数据误码，影响系统通信稳定性。
2. 信号衰减与传输距离缩短
阻抗差异会导致信号能量损耗加剧，信号强度随距离迅速衰减。在高速传输应用中，这种现象尤为明显，会直接缩短有效通信距离。
3. 串扰增加，干扰加剧
在高密度线束排布中，阻抗不匹配会放大相邻线缆间的电磁干扰（EMI），引发串扰问题，进而影响其他通道的正常信号传输。
4. EMC测试难以通过
阻抗不匹配导致系统整体的**电磁兼容性（EMC）**恶化，使设备在EMI测试中更容易超标，不仅增加整改成本，还可能延误产品上市周期。
5. 高速信号完整性受损
在MIPI、LVDS、USB 3.0、HDMI等高速接口中，阻抗不匹配会显著影响**眼图（Eye Diagram）**开口度，导致误码率升高，进而影响画质与传输速率。
三、如何避免阻抗不匹配？

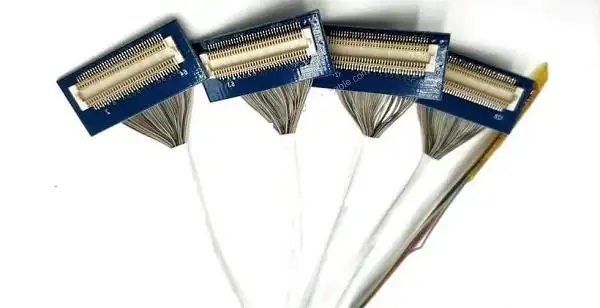

1. 选用高精度制造的Micro Coaxial Cable
优质线材能保证阻抗控制在 ±5% 范围内，从源头确保传输一致性。
2. 优化PCB与连接器的阻抗设计
合理规划布线宽度、走线层数及连接方式，实现系统级阻抗匹配。
3. 借助专业检测设备
通过 TDR（时域反射仪） 等仪器检测线缆阻抗一致性，及时发现并校正偏差。
4. 注意线束弯折半径
过度或急剧弯折会导致阻抗变化，影响信号完整性，应遵循最小弯曲半径规范。
虽然极细同轴线体积微小，但其在高速信号系统中的作用至关重要。阻抗匹配不仅关系到信号质量，更影响整个系统的EMC性能与数据完整性。因此，在选型、排布、加工与测试各环节中，都应严格把控阻抗匹配，确保线束传输稳定、高效、可靠。
