随着电子设备向轻薄、高性能、高频率方向发展，micro coaxial
cable（极细同轴线）因其兼具超细尺寸与优异电气性能，成为笔电、手机、VR/AR、数据中心等应用场景的重要选择。I‑PEX 的
CABLINE®‑UA II 系列提供了针对 micro coaxial cable 的高可靠接口，其中 20497‑040T‑30
型号是典型代表。
本文将从产品特点、同轴结构优势及实际应用价值三方面进行解析。
一、I‑PEX 20497‑040T‑30 产品简介

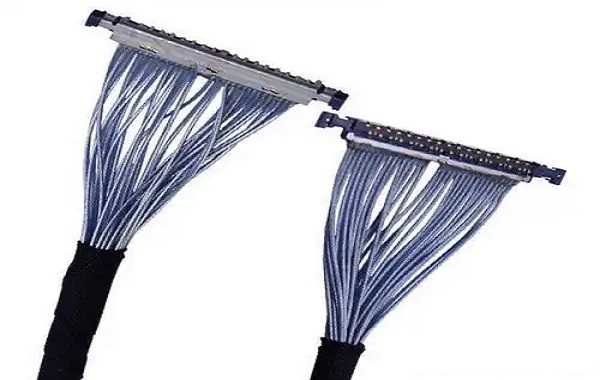

1. 产品定位：CABLINE®‑UA II 系列 plug housing（插头外壳），适配 40‑pin micro coaxial cable，通常配合 20496‑040T‑40 cable assembly 使用。
2. 物理特性：接触间距仅 0.3 mm，配合高度 1.37 mm，可支持多个 AWG #44 50Ω 极细同轴线，电流承载约 0.19 A，尺寸小巧便于轻薄设备应用。
3. 环保认证：通过 RoHS、REACH 及无卤（Halogen‑Free）认证，覆盖 CABLINE®‑UA II 系列所有型号，包括 20497‑040T‑30。
二、极细同轴线同轴结构的重要性
同轴（Coaxial）意为同轴心，指内导体负责信号传输，外导体环绕形成屏蔽层，外覆护套。其优势包括：
1. 优异抗干扰能力：内外金属屏蔽有效隔绝 EMI。
2. 稳定阻抗：常见 50Ω 设计保证高频信号匹配，减少信号反射。
3. 适合高频应用：可传输高达数 GHz 的信号，适用 eDP、USB‑C、PCIe、Wi‑Fi 等高速接口。
因此，同轴不仅是结构设计，更是高频信号稳定传输的关键，而“micro”则强调其极细化，便于小空间布线。
三、CABLINE®‑UA II 在实际应用中的优势

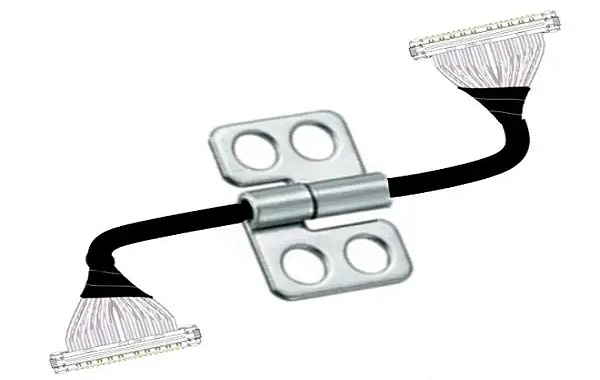

1. 体积小巧：0.3mm 间距与 1.37mm 配合高度，适配轻薄笔电、折叠手机及 AR/VR 等空间受限设备。
2. 支持高速传输：搭配 micro coaxial cable，可实现数 Gbps 传输，满足高清视频、数据传输及高速接口需求。
3. EMI 抗干扰能力强：多点接地及金属屏蔽结构降低电磁干扰，提升信号稳定性。
4. 连接可靠：机械锁定设计防止松脱，适合移动或工业场景。
5. 环保合规：通过 RoHS、REACH 和无卤认证，满足国际绿色制造要求。
极细同轴线的同轴设计不仅保障了信号完整性，也为高速互连方案提供了可靠基础。
I‑PEX CABLINE®‑UA II 系列 20497‑040T‑30
接口凭借微小体积、高速传输能力、优异抗干扰性及可靠连接性能，成为现代轻薄电子设备和高速信号应用的理想选择。理解 micro coaxial
cable 的同轴结构，有助于更好地设计和应用高速互连系统。
