随着智能手机、可穿戴设备、折叠屏和轻薄笔记本等设备不断向更小型化与高速传输方向发展，内部线材的柔性与可靠性成为关键设计因素。其中，极细同轴线（micro
coaxial
cable）因其高密度、高屏蔽、柔性佳等优势，已成为高速信号互连的主流方案。然而，在实际结构中频繁弯折的工况，是否会对信号质量造成影响？
本文将结合 I-PEX CABLINE®-UX II 系列的 20532-040T-02-1连接器，深入解析极细同轴线弯折次数与信号完整性的关系，并给出实用选型建议。

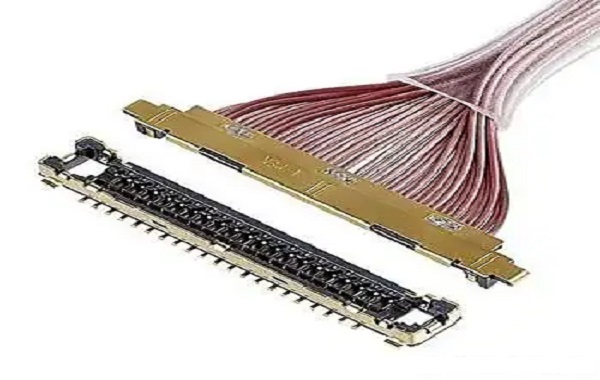

一、I-PEX 20532-040T-02-1 产品简介
I-PEX CABLINE®-UX II 系列包含
20532-040T-02-1插头外壳，专用于极细同轴线（micro coax）互连，适合垂直弯折结构设计。其接点间距仅 0.25mm，支持
AWG #44–#46线径，整机高度约 1.1mm，结构极其紧凑。
连接器采用多点接地的 ZenShield® 技术，具有良好的 EMC 表现，且通过 RoHS、REACH、PFAS 等环保认证。其超薄、柔性设计使其适合空间受限且需要动态弯折的场景，如折叠手机铰链、笔记本转轴、VR/AR 设备等。
二、极细同轴线弯折次数对信号质量的影响
1. 物理疲劳导致阻抗偏移
极细同轴线的导体和绝缘层在多次弯折后容易出现微裂纹，造成阻抗偏差，进而引起信号反射或衰减，是高速传输设计中常见的隐患。
2. 屏蔽结构可能受损
弯折应力会影响同轴线屏蔽层的完整性。屏蔽层若发生松动或破损，会降低抗 EMI 能力，使信号质量下降。
3. 接头区域的应力集中问题
在插头端，尤其是具有机械锁扣或金属屏蔽结构的连接器，弯折会将应力集中于端子邻近区域，可能造成接触不稳或插头松脱。
UX II 系列的多点接地结构在一定程度上能提高抗机械应力能力，但仍需配合合理的布线与保护。
三、应用建议与线材选型参考
1. 关注线材的弯折寿命
在铰链、折叠屏、VR 传感器排线等需要多次动态弯折的应用中，应优先选择具有明确弯折次数测试报告、且专为动态应用设计的 micro coax 线材。
2. 选择合适线径与结构
AWG #46 等更细线径具备更好的柔性和布线能力，适合超小空间设计；搭配 I-PEX 的锁扣与屏蔽结构可进一步提高连接稳定性。
3. 考虑高速传输与屏蔽要求
对 USB4、MIPI、PCIe 等高速接口，应确保选用多点接地、良好屏蔽结构的连接器。CABLINE®-UX II 系列在 EMI 抑制与信号完整性方面具有显著优势。
4. 确认环保法规要求
20532-040T-02-1 符合 RoHS、REACH、PFAS 等标准，有助于提升整机长期使用的材料安全性，满足各类品牌客户的品质要求。
极细同轴线在高速、小型化设备中扮演着关键角色，其弯折次数确实会显著影响信号质量，包括导体疲劳、屏蔽层破损与阻抗偏移等问题。通过选择合适的线材规格、可靠的连接器设计（如
I-PEX CABLINE®-UX II
系列），并结合充分的弯折寿命测试，可以有效兼顾结构柔性与信号完整性，为终端设备提供长期稳定的高速互连能力。
