极细同轴线中的介电层材料选择：以 I-PEX 20532-050T-02 为例的高速传输解析

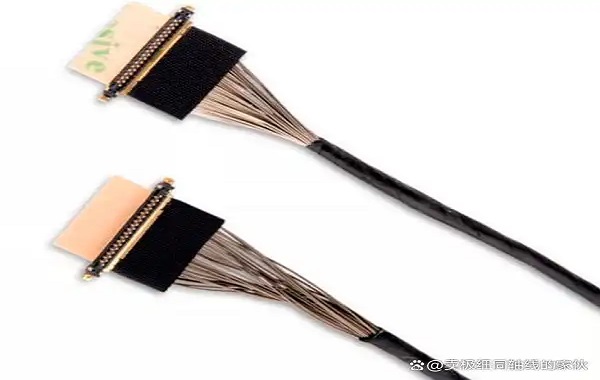

随着移动设备、超薄笔电与影像模组向更高速、更小型化发展，micro coaxial cable（极细同轴电缆）已成为 MIPI、LVDS、eDP 等高速接口的主流传输介质。其中，I-PEX CABLINE®-UX II 系列（如 20532-050T-02）因其 0.25 mm 间距、轻薄柔性的结构广泛用于摄像头模组、铰链线束与机器人设备。

本文将以该连接器配套线缆为例，重点解析中介电层材料对信号完整性、损耗性能及可靠性的关键影响。

---

一、I-PEX 20532-050T-02：高速互连中的典型代表

I-PEX CABLINE®-UX II 系列采用浅型超薄结构和垂直插合方式，20532-050T-02 可支持最高 50 pin 配置，适用于高速差分信号传输。该系列通过 PFAS-free、halogen-free、RoHS / REACH 等环保认证，满足全球客户对环保材料的严格要求。其在 MIPI 摄像头、笔电铰链线束与智能设备中的广泛应用，也体现了其在小型化、柔性与高频性能方面的优势。

---

二、micro coaxial cable 结构与介电层的重要性

极细同轴线主要由中心导体、介电层、金属屏蔽与外护套组成，其中介电层是决定特性阻抗与信号衰减的核心环节。
• 特性阻抗控制：介电常数（Dk）直接影响阻抗，偏差会造成反射与码型畸变，高速协议（MIPI、eDP、USB、PCIe）尤为敏感。
• 损耗与眼图表现：介质损耗越低，插入损耗（Insertion Loss）与回损（Return Loss）越优，有利于维持眼图开口与整体信号质量。

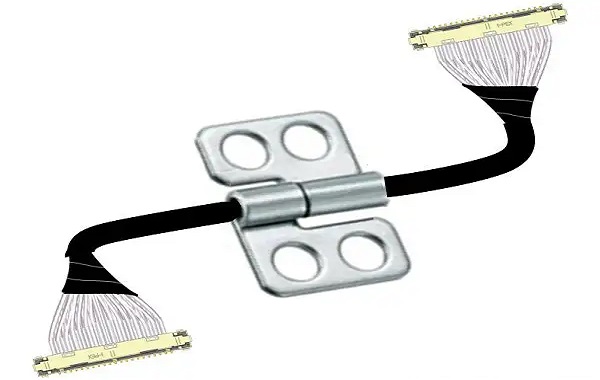

• 机械柔性：极细同轴线常用于铰链穿线场景，介电材料需能兼顾柔软与抗蠕变特性，确保多次弯折下仍维持阻抗稳定。
• 环保与合规性：随着 PFAS 禁令与无卤要求强化，稳定、环保的介电材料已成为高端线束的标配。

---

三、基于 I-PEX 20532-050T-02 的介电层选型与应用建议

为确保在 MIPI CSI-2、eDP 等高速协议下获得最佳传输性能，可从以下角度优化介电层选择：
1. 阻抗匹配优先：选择介电常数约 2.2–2.5 的材料，以实现 50 Ω ±5% 的线缆阻抗控制。
2. 柔韧度与弯折性能：确保介电材料在超小弯曲半径（如 6×线径）条件下依旧保持物性稳定、不发生蠕变。
3. 批次一致性：优质材料提升同批线缆阻抗与损耗的一致性，减小系统调试压力。
4. 环保材料优选：与 20532-050T-02 认证材料一致的 PFAS-free、halogen-free 方案更符合行业趋势与客户要求。

---

介电层是 micro coaxial cable 的性能核心，对阻抗、损耗、柔性及环境适应性具有直接影响。以 I-PEX 20532-050T-02 为代表的 CABLINE®-UX II 系列，通过稳定的材料体系与精准制造工艺，能够在 MIPI、eDP、LVDS 等高速传输环境中提供高一致性与高可靠性。选择合适的介电层材料，将显著提升高速线束在实际应用中的整体性能与寿命。
