HDMI 2.1 为什么更需要极细同轴线束？

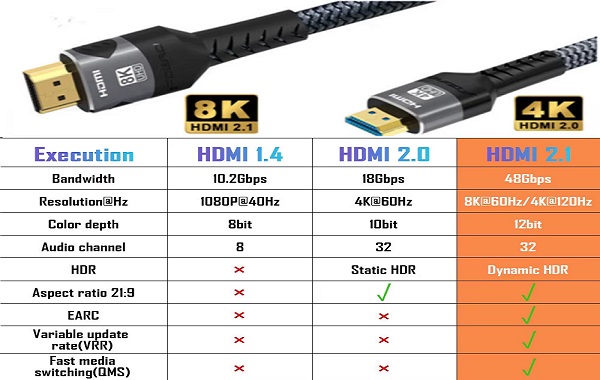

 随着显示技术快速迈入 8K、120Hz、HDR 等高端规格，HDMI 2.1 已成为高速视频传输的关键接口标准。其 48Gbps 总带宽对信号链路提出极高要求，而线束作为传输链路中的关键组件，更直接影响信号完整性、抗干扰能力以及整机结构设计。在 HDMI 2.1 的高速场景下，工程师需要在传统屏蔽双绞线与极细同轴线束之间做出选择。
本文将从传输特性、结构差异与工程实践等方面解析为何 Micro Coaxial Cable 更适合用于 HDMI 2.1 系统。

一、HDMI 2.1 的高速传输挑战

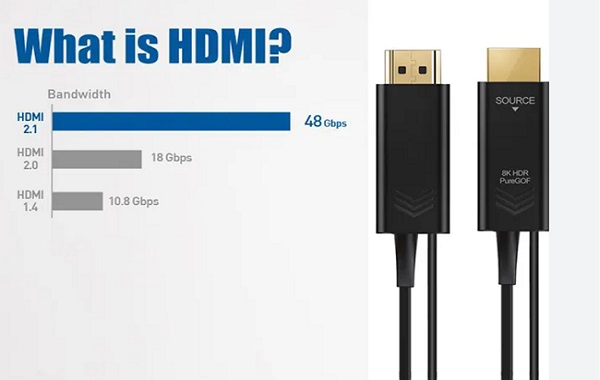

HDMI 2.1 支持 48Gbps 带宽，可实现 8K@60Hz、4K@120Hz 的无压缩图像输出。在超过 10GHz 的高速频率中，信号完整性、阻抗一致性、EMI 抑制与串扰控制都成为关键设计要点。尤其在长线、柔性布线或空间受限的应用中，线束材料、结构和屏蔽方式会显著影响链路稳定性。这使得传统线材方案在 HDMI 2.1 下逐渐面临性能压力。

二、屏蔽双绞线在高速中的局限

双绞线在 HDMI 1.4/2.0 时代广泛使用，具有轻便、成本低等优点，但在 48Gbps 规格下其弱点日益明显，包括差分阻抗一致性难以保证、高频损耗上升、串扰与 EMI 抑制不足等问题。尤其在多通道并行传输时，通道间耦合更容易导致眼图塌陷与码间干扰。因此在 HDMI 2.1 设计中，传统双绞线已难以可靠支持超高带宽的信号稳定性。

三、极细同轴线束在 HDMI 2.1 中的优势

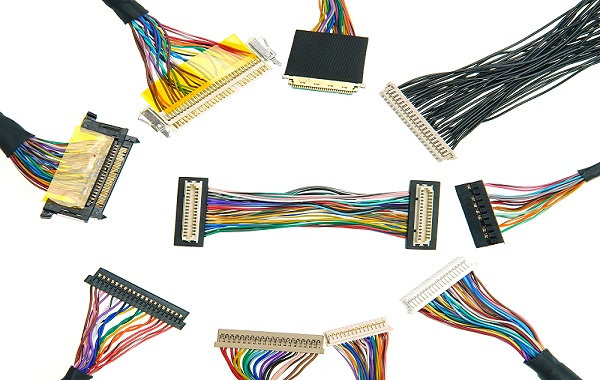

极细同轴线束采用中心导体、绝缘层、屏蔽层与护套的独立同轴结构，每芯形成独立屏蔽通道，天然具备精准阻抗与优异的 EMI 抑制能力。在高达数十 GHz 的传输环境中，同轴结构能显著降低反射、串扰与损耗，保障信号完整性。其采用低介电常数绝缘材料与银镀铜导体，可进一步减少传输衰减。同时，直径仅 0.3~0.5mm 的柔性同轴线非常适合紧凑型设备、可折叠布线、8K 显示模组与高速图像系统。这也是高端 HDMI 2.1 数据线与嵌入式视觉模组越来越倾向采用 Micro Coax 方案的核心原因。

HDMI 2.1 时代的 48Gbps 超高速传输使传统双绞线逐渐显现性能瓶颈，而极细同轴线束凭借其精准阻抗、优异 EMI 抑制、高频低损耗与柔性布局能力，正成为高端视频系统和嵌入式高速接口的首选方案。随着显示技术继续向更高分辨率与更高刷新率发展，Micro Coax 将在更多高速互连场景中占据主导地位。

我是【苏州汇成元电子科技】，长期专注于高速信号线束与极细同轴线束的设计与定制，致力于为客户提供稳定可靠的高速互连解决方案。如需了解更多，欢迎联系张经理：18913228573（微信同号）。
