高速信号稳定传输方案：极细同轴线束在主控板与子板间的应用

在现代电子设备设计中，主控板与子板之间的信号传输直接影响设备性能。随着功能日益复杂，信号带宽和稳定性要求不断提高，传统FPC和FFC在高速传输和抗干扰方面逐渐显得不足。极细同轴线束（micro coaxial cable）凭借其屏蔽结构和精密设计，成为高速差分信号连接的优选方案，为电子设备提供稳定可靠的高速互连通道。

---

一、常见的信号线类型

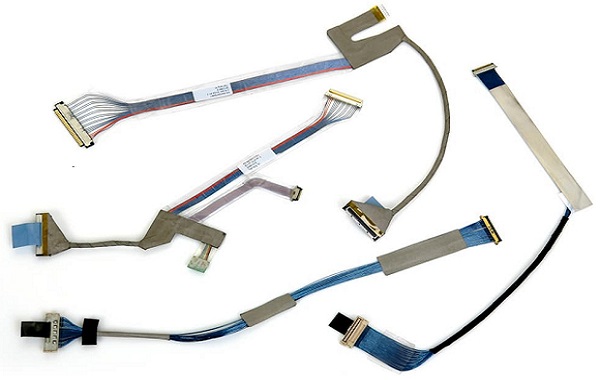

主控板与子板之间的连接方案主要包括FPC排线、扁平排线（FFC）和极细同轴线束。FPC排线轻薄灵活，但在高速信号和屏蔽性能方面存在局限。FFC成本低，适合低速控制信号传输，但抗干扰能力不足。相比之下，极细同轴线束直径可小于0.5毫米，具备完整的屏蔽结构，可有效支持MIPI、USB、HDMI等高速差分信号传输，能够满足高带宽、高稳定性和小空间布线的综合需求。

---

二、极细同轴线束的优势

极细同轴线束在高速信号应用中表现突出。它能够支持高频率信号传输，保持良好的信号完整性；同轴结构自带屏蔽层，可有效隔绝电磁干扰；同时线材轻薄灵活，适合在空间受限且需频繁弯折的场景中使用。其应用涵盖摄像头模组、显示屏模组以及主控芯片测试等场景，能够保证高速接口和高分辨率传输的稳定性。

---

三、实际应用案例

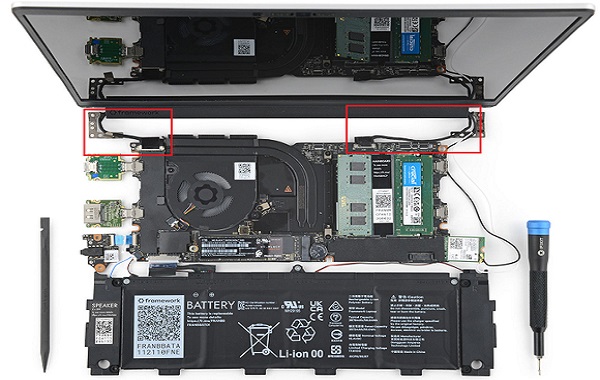

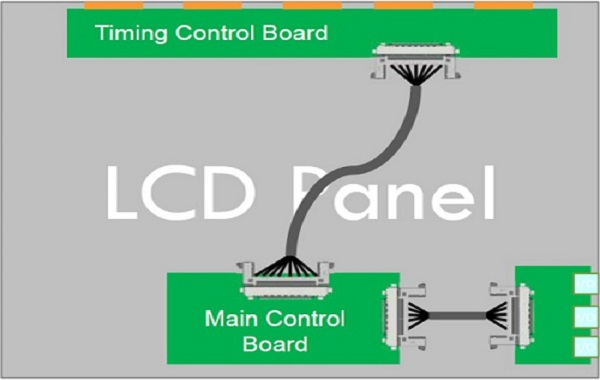

在笔记本电脑主板与液晶屏T-CON模组之间，传统FPC排线在高分辨率传输时容易出现信号衰减，而极细同轴线束能够保证高速LVDS或EDP信号的稳定传输。在工业控制设备中，主控板与子板之间也越来越多采用极细同轴线束，以确保数据通信的可靠性。在低速控制信号传输场景下，FPC和FFC仍具有成本优势，但对于高速差分信号、抗干扰需求或空间紧凑的设计，极细同轴线束是更值得选择的方案。

---

极细同轴线束凭借出色的抗干扰能力、阻抗稳定性、信号完整性和柔性特性，成为主控板与子板之间高速差分信号传输的优选方案。相比传统FPC和FFC，它在高速、抗干扰和小型化设计上具备明显优势，为电子设备的性能和可靠性提供有力保障。
