极细同轴线与高速差分线：如何选择最适合的高速信号方案

在高速信号传输领域，极细同轴线和高速差分线是常见的两种方案。它们各自具备不同的优势和应用场景，如何取舍往往取决于系统的性能需求和设计目标。工程师在设计精密电子设备时，需要权衡信号完整性、成本、空间限制和环境干扰等因素，以选择最适合的高速互连方案。

---

一、极细同轴线的特点与优势

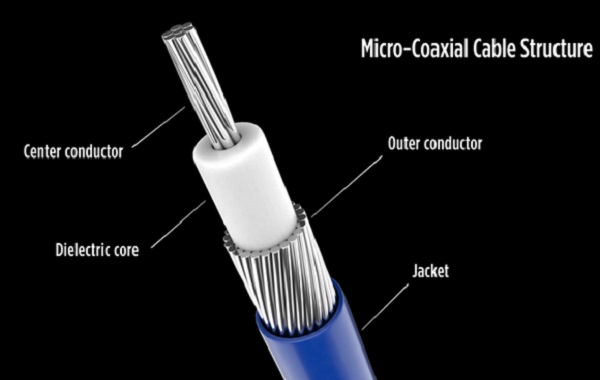

极细同轴线是一种微型同轴电缆，直径通常在0.2mm~0.5mm之间，由内导体、绝缘层、屏蔽层和外护套组成，具备优良的屏蔽性能和信号完整性。它能够在有限空间内实现高频、高速、低损耗传输，布线灵活且连接可靠，适用于摄像头模组、显示模组、AI服务器、高速存储以及芯片测试等精密电子设备内部。在高密度、长距离或强干扰环境下，极细同轴线能够保持信号质量，确保高速信号稳定传输。

---

二、高速差分线的特点与优势

高速差分线是一种基于PCB走线或双绞线的布线方式，通过两根信号线传输互为反相信号，接收端利用差分放大器抵消共模干扰，从而提升抗噪声能力。它的布线设计相对灵活，成本较低，在中短距离高速传输中应用广泛，例如主板与子板的高速接口、USB、HDMI、LVDS和PCIe等消费类电子设备。高速差分线适合对成本敏感、传输距离有限且环境干扰不严重的场景。

---

三、取舍与应用逻辑

极细同轴线和高速差分线并非简单优劣之分，而是根据应用场景来选择。若系统需要在高密度、长距离或强干扰环境下保证信号完整性，极细同轴线更具优势；若应用对成本敏感、传输距离短且干扰环境较好，高速差分线则更合适。工程师需要结合具体需求，从信号完整性、空间布局、环境干扰和成本等多方面综合考虑，才能确定最优方案。

---

极细同轴线和高速差分线各自拥有独特优势，适用于不同的高速信号传输需求。在高频高速、抗干扰要求高的精密设备中，极细同轴线是优选方案；而在成本敏感或中短距离传输场景，高速差分线依然具备广泛应用价值。
