MIPI 多通道高速传输的解决方案：极细同轴线束

在高速影像传输、摄像头模组及 AI 视觉系统中，MIPI 接口已成为主流数据传输标准。随着系统中多通道数据并行传输的需求增加，如何确保每个通道的时序同步与阻抗一致性成为设计的关键问题。极细同轴线束（Micro Coaxial Cable）凭借其屏蔽独立、阻抗可控的特点，成为解决 MIPI 多通道一致性问题的理想选择。

---

一、为什么 MIPI 通道必须保持一致？

MIPI 接口由多条数据通道和时钟通道组成，这些信号在高达几百 MHz 至几 GHz 的速率下同时工作。如果各通道的传输延迟不同，就可能导致数据到达时间不一致，引发图像错帧或显示异常。同时，阻抗不一致会造成信号反射、串扰和误码，因此保证多通道的一致性是高速信号完整性的基础。

---

二、极细同轴线的天然优势

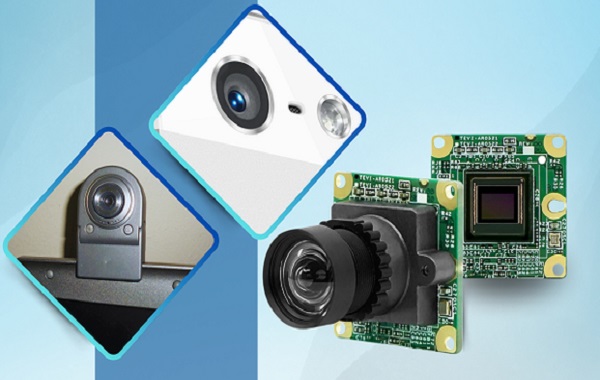

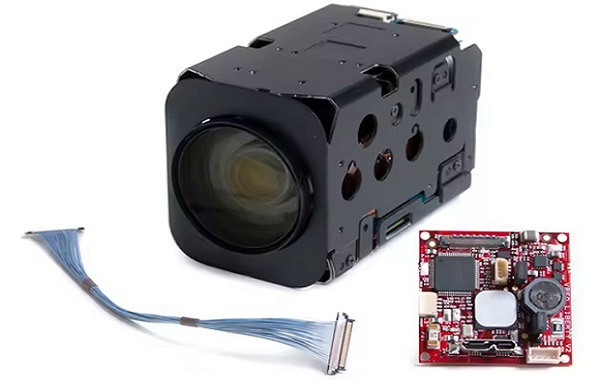

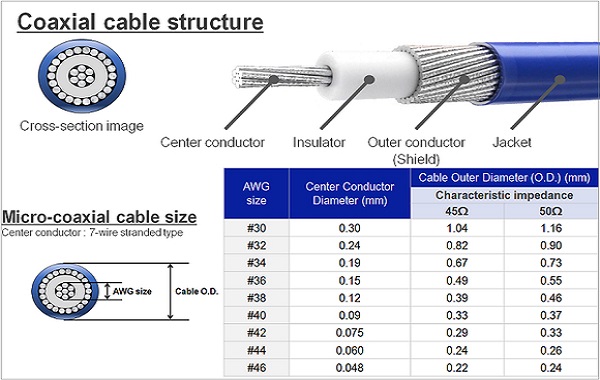

极细同轴线采用中心导体、绝缘层、屏蔽层和外护套的微型结构，每条线都是独立屏蔽单元。相比传统 FPC 或排线，Micro Coax 在线径小、柔性高的同时，还能提供高频性能、精确阻抗和通道一致性。生产过程中可以严格控制介质厚度与导体尺寸，实现 50 Ω 或 100 Ω 的特性阻抗，同时保证每条通道延迟基本一致。这些优势使其在手机摄像头、工业相机及车载影像系统中广泛应用。

---

三、实现通道一致性的关键控制点

要实现多通道 MIPI 系统的同步和阻抗一致，需要在设计与制造全流程严格把控。首先，每条线长度必须严格一致，采用定长裁线和等长绕线保证信号同步；其次，精确控制阻抗和端接结构，避免局部阻抗突变；屏蔽层与接地方式统一，减少通道间干扰；同时保证导体、绝缘材料与屏蔽工艺一致，避免材料差异导致信号衰减或相位偏移。最后，通过 TDR 测试、通道延迟测量及高速信号功能验证，确保线束满足高速 MIPI 的传输要求。

---

极细同轴线束在 MIPI 多通道应用中能够提供高频性能、精确阻抗和通道一致性。通过严格控制材料、长度、屏蔽及制造工艺，并辅以完整的测试验证，可以确保多通道高速信号同步稳定，使高速影像系统可靠运行。
