USB4 40Gbps 高速传输的核心：为什么必须选择极细同轴线束？

随着 USB4 接口传输速率攀升至 40Gbps，传统线束已难以满足高频信号对阻抗、损耗及屏蔽性能的严苛要求。为了在有限空间中实现稳定、高速与低损耗传输，极细同轴线束（Micro Coaxial Cable）成为高速互连领域的主流选择。其结构优势与电气特性使其成为轻薄设备与高性能系统中不可替代的关键组件。

---

一、极细同轴线束的结构与先天优势

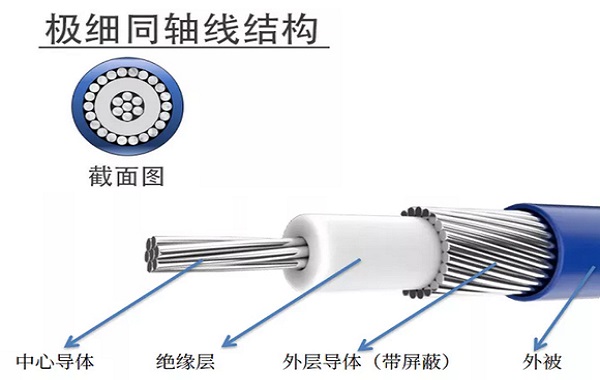

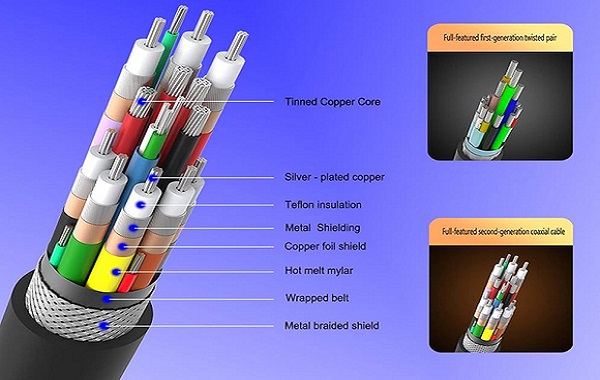

极细同轴线束由中心导体、绝缘介质、屏蔽层及外护套构成完整的同轴结构，使信号路径高度独立且具备出色的电磁约束能力。对于 USB4 这种工作在 GHz 级别的高速接口而言，EMI 控制与信号完整性至关重要，而 micro coax 的同轴设计能够在紧凑空间中实现低串扰、高屏蔽、高一致性传输。因此，它被广泛应用于笔记本主板、AI 服务器、摄像模组以及多种便携式设备的高速链路中。

---

二、支撑 40Gbps 的核心技术能力

极细同轴线束之所以能够满足 USB4 高速传输需求，主要依托于四大关键性能：精准阻抗控制确保高速信号不产生过度反射；低插入损耗源于高纯度导体及低介电常数材料的使用，使高频信号保持清晰；强屏蔽结构降低外部噪声与线对之间的串扰；微型化与柔性设计让其能在 0.3–0.5mm 的线径下实现弯折、布线与长期可靠使用。这些能力共同保证了 USB4 在高速运行时的眼图质量与传输稳定性。

---

三、工程实践中的关键挑战与对策

在实际开发中，要让线束稳定跑满 40Gbps 并非易事。传输路径过长会导致高频衰减，因此需尽可能缩短链路并搭配均衡电路；阻抗不连续可能造成反射，需通过 TDR 测试优化结构一致性；连接器需采用 I-PEX、JAE 等专为高速协议打造的型号；并通过控制弯折半径与强化屏蔽层材料来提升机械可靠性。只有从设计到制造全面协调，micro coax 才能充分释放高速传输性能。

---

极细同轴线束能够承受 USB4 的 40Gbps 高速传输，依赖其低损耗、强屏蔽、高一致性及柔性微型化等特性，是现代高速互连体系中的核心元件之一。在 AI 计算、消费电子、工业控制等领域，micro coax 正成为高带宽链路的首选方案。
