I-PEX 83058-100B-01-D CABLINE-UY 42AWG/50Ω 系列极细同轴线束替代品

一、I-PEX 83058-100B-01-D：面向高密度高速连接的12Pin极细同轴线束

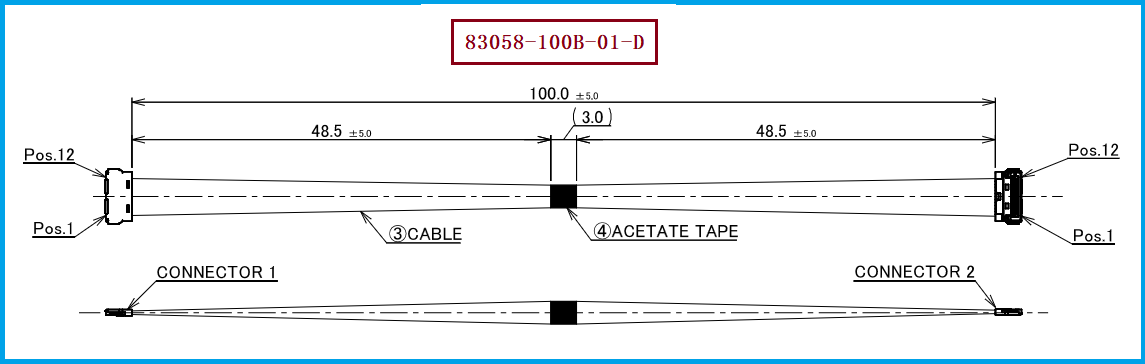

在笔记本电脑、平板电脑、超薄显示设备、VR/AR设备以及其他高集成度电子产品中，内部空间不断被压缩，而显示信号和高速数据传输速率却持续提升。对于工程师而言，如何在有限的结构空间内同时实现小型化、高速传输、信号完整性和柔性布线，已经成为内部连接设计的重要课题。I-PEX CABLINE-UY系列正是针对这类应用推出的极细同轴连接方案，其中 I-PEX 83058-100B-01-D 属于12Pin、42AWG、100mm、1-1结构的Micro-Coaxial Harness（极细同轴线束）产品，配套线材端连接器型号为 20907-012E-01。从产品资料来看，CABLINE-UY采用0.35mm超细Pitch设计，最大嵌合高度约0.82mm，并支持AWG40、AWG42极细同轴线，整体定位非常明确，就是在狭小空间内实现高密度、高速信号连接。

---

二、为什么高端设备都在用极细同轴线？核心在于高速、空间与信号完整性的平衡

很多工程师在进行高速设备内部连接设计时，首先关注的是“能不能传输”，但进入高端设备设计阶段后，真正需要解决的往往是“能否在这么小的空间里稳定地传输”。极细同轴线相比普通排线方案，在高速信号传输场景下具有更好的阻抗控制、抗串扰和抗电磁干扰能力，同时单根线缆具备独立屏蔽结构，可以更适合高频高速信号的传输。CABLINE-UY资料显示，其参考传输能力可达到 32Gbps/lane NRZ，并可应用于USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速信号场景。对于工程师来说，极细同轴线的价值并不只是“线更细”，而是能够在高速信号、空间占用、柔性走线以及EMI控制之间取得更好的平衡；对于采购人员来说，这也意味着在寻找替代线束时，不能只按照Pin数和长度进行简单匹配，还需要关注线径、连接器、阻抗、结构尺寸以及信号应用要求。

---

三、选型和兼容与替代方案参考及建议：不能只看料号，更要看完整连接方案

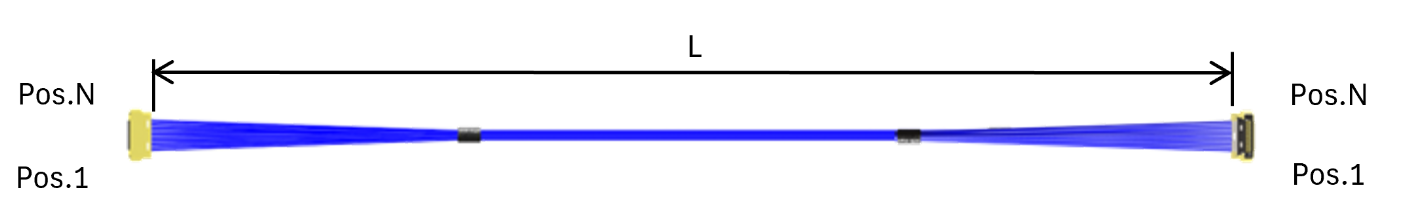

对于研发工程师和采购人员而言，如果需要寻找 I-PEX 83058-100B-01-D 的兼容替代线束，建议首先确认12Pin数量、42AWG线材、100mm长度以及1-1双端连接结构，同时重点核对线材端使用的 20907-012E-01 连接器相关结构与端子定义。在PCB端，还需要结合配套CABLINE-UY连接体系确认0.35mm Pitch、安装空间、出线方向以及实际信号定义，避免出现“型号看似相同、实际无法装配”或者“能够插合但高速性能无法满足”的情况。对于高速应用，还应进一步确认线束阻抗、信号完整性、弯折路径及设备实际工作环境。I-PEX官方资料中，CABLINE-UY支持5Pin、10Pin和12Pin配置，并支持AWG40、AWG42 Micro-Coaxial Cable；其推荐连接器及相关组件中也包含12Pin对应型号，因此替代方案应以完整的“线束+连接器+结构尺寸+电气性能”作为评估基础，而不是单纯进行料号替换。

我们公司专注于极细同轴线束的生产制造与兼容替代方案开发，可根据客户提供的原装线束、连接器型号、Pin数、线材规格、长度及具体应用要求进行对应开发。针对本产品，我们公司可提供：I-PEX 83058-100B-01-D兼容替代线束方案，采用42AWG极细同轴线材，并可按照原产品的12Pin及对应连接器结构进行生产制造，为研发打样、项目验证、批量采购及国产替代需求提供线束解决方案。对于采购人员而言，这种以原型号为基础进行规格匹配和兼容开发的方式，也有助于降低单一品牌供应依赖，为后续供应链优化和成本控制提供更多选择。

---

四、从“能连接”走向“高速、轻薄、可靠”的极细同轴线束方案
随着高端电子设备不断向高速化、轻薄化和高集成度发展，内部线束已经不再只是简单的电气连接部件，而是直接影响产品结构设计、高速信号传输和整机可靠性的关键零部件。I-PEX 83058-100B-01-D采用12Pin、42AWG极细同轴线结构，并配套 20907-012E-01连接器方案，在高密度高速内部连接应用中具有较强的代表性。对于正在进行产品研发、替代选型或供应链优化的工程师和采购人员来说，选择极细同轴线束时，应从Pin数、AWG线径、连接器型号、线长、结构尺寸、信号性能以及实际装配环境进行综合评估。
我是【3W电子元器件网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司可围绕 I-PEX 83058-100B-01-D 提供兼容替代及定制化极细同轴线束制造服务，帮助客户在满足原有连接需求的基础上，进一步探索稳定供应、国产替代及批量采购方案。
