I-PEX 82291-100B-02-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

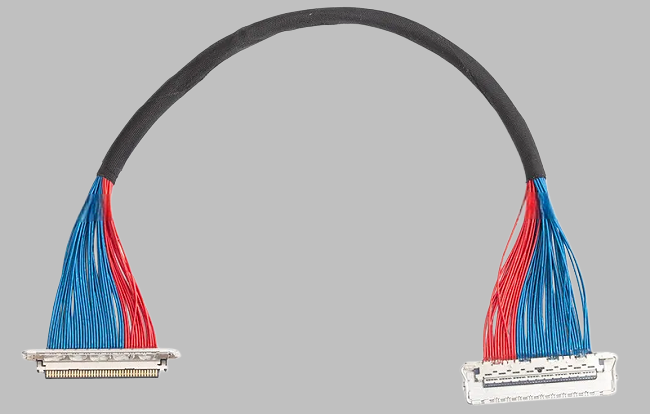

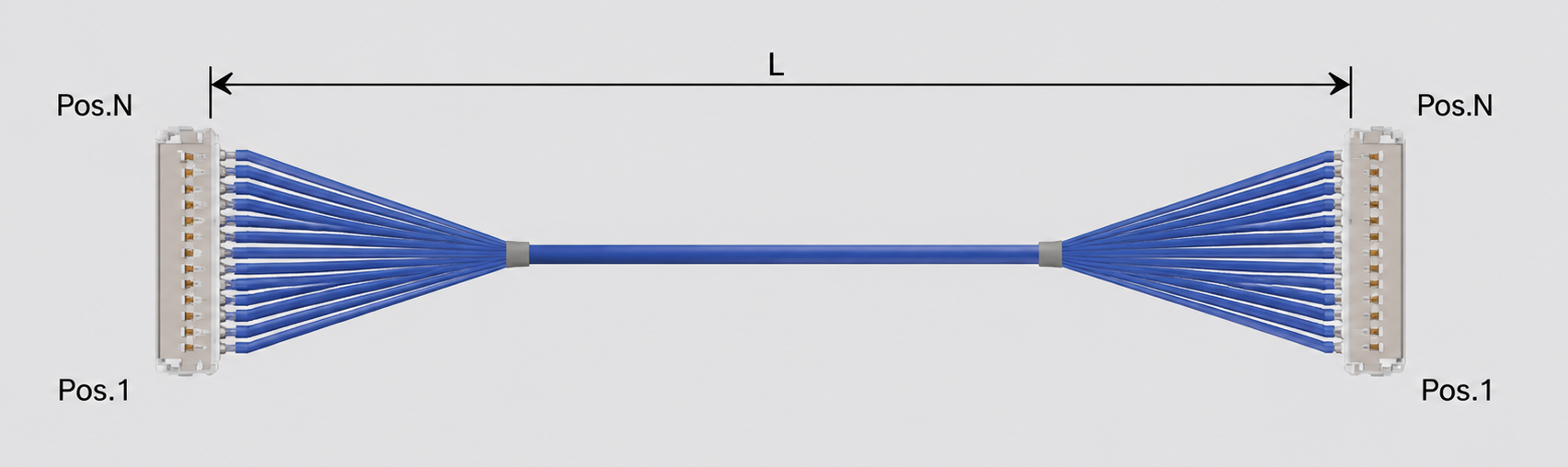

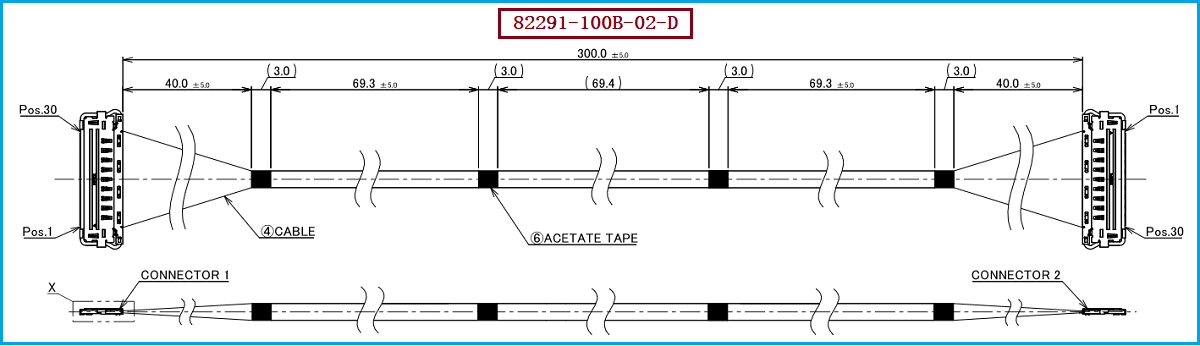

在笔记本电脑、显示设备、工业电子及其他高集成度设备中，内部连接线束不仅承担信号传输任务，还需要适应越来越紧凑的安装空间。I-PEX 82291-100B-02-D属于 CABLINE®-VS II系列30Pin极细同轴线束，其标准产品规格为30Pin、40AWG Micro-Coaxial Cable、300MM、1-N结构。 本款极细同轴线束长度为300MM，线材端配套使用的连接器型号为20847-030T-01，对应CABLINE®-VS II系列30Pin Plug Housing（插头塑胶主体）。 对工程师来说，30Pin、40AWG、300MM及1-N是进行结构设计、信号连接和替代开发时需要重点核对的参数；对于采购人员来说，也不能只按照“30Pin极细同轴线束”进行询价，而应结合完整料号、线材规格、长度及连接器型号进行确认。

极细同轴线束的工作过程，本质上是通过线材内部的同轴结构完成信号传输，并利用屏蔽结构降低外部电磁干扰，再通过两端连接器实现线束与设备电路之间的可靠连接。当设备端电路输出高速信号后，信号经连接器接触结构进入Micro-Coaxial Cable，并沿内部信号导体向另一端传输；与此同时，外围屏蔽结构对信号传输区域形成保护，并通过相应接地结构帮助控制电磁干扰。对于I-PEX 82291-100B-02-D而言，40AWG Micro-Coaxial Cable是实现小型化、高密度连接的重要基础，而其配套的CABLINE®-VS II系列连接系统采用ZenShield®全屏蔽结构、多点接地以及机械锁扣设计，在高速信号连接的同时兼顾屏蔽和连接保持。 此外，该系列采用0.5mm间距、水平对插结构，使多路信号能够集中布置在有限空间内。 因此，极细同轴线束的优势并不是简单的“线径更细”，而是通过微型同轴线材、屏蔽结构与高密度连接器之间的协同，实现小空间布线、高速信号传输及抗干扰需求之间的平衡。

对于需要替代I-PEX 82291-100B-02-D的工程项目，建议工程师与采购人员从机械、电气及线束结构三个维度综合确认。首先需要核对30Pin、40AWG、300MM、1-N、Micro-Coaxial Cable等核心参数，并确认线材端连接器20847-030T-01及实际插合结构是否匹配。CABLINE®-VS II系列30Pin、40AWG、1-N结构还存在100MM和200MM等不同长度型号，因此不能因为Pin数相同就忽略线束长度差异；同时，该系列还存在30Pin、300MM的1-1结构产品，因此30Pin+300MM也不能作为判断完全兼容的唯一依据。 在国产替代或定制开发时，还应进一步确认Pin定义、端接方式、出线方向、线束弯折空间、屏蔽结构及实际高速信号应用要求。我们公司可提供 I-PEX 82291-100B-02-D 兼容替代线束方案，专注于极细同轴线束生产制造，可根据客户图纸、样品及实际设备需求进行兼容替代与定制开发，为工程验证、样品试制及批量采购提供相应产品支持。

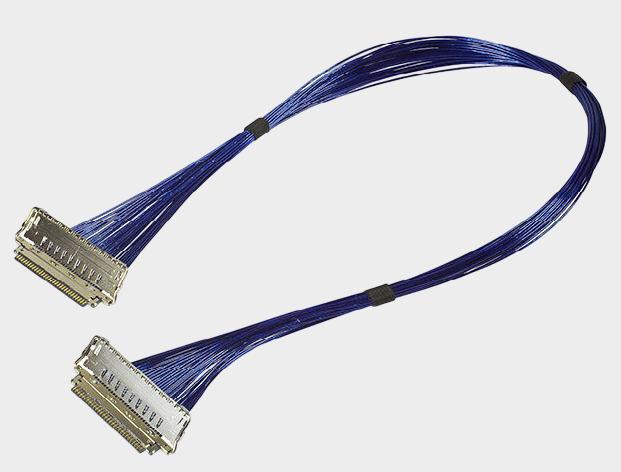

I-PEX 82291-100B-02-D并非单纯的一条30Pin线缆，而是由40AWG Micro-Coaxial Cable、端部连接结构以及CABLINE®-VS II系列高密度连接方案共同构成的极细同轴线束组件。其核心规格为30Pin、40AWG、300MM、1-N，线材端配套连接器型号为20847-030T-01。 从工作原理来看，它通过信号导体完成信号传输，通过同轴屏蔽结构与接地设计改善电磁环境，再由精密连接器完成设备之间的可靠互连。
