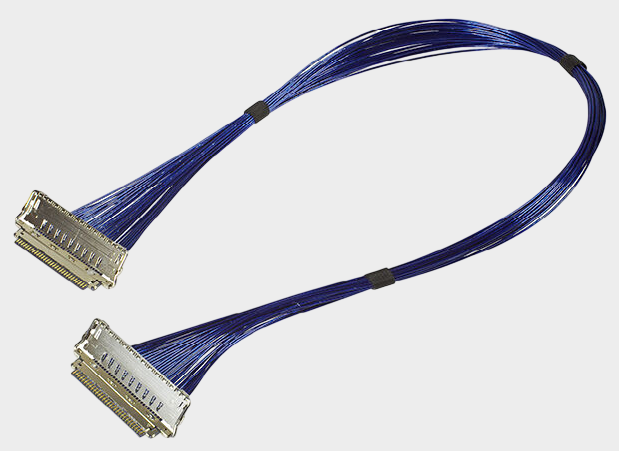

I-PEX 82694-100B-01-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

在极细同轴线束领域，Hirose（广濑电机）与I-PEX都是工程师和采购人员经常接触的连接器品牌。两者都围绕微型化、高密度、高速传输以及EMI/EMC控制推出了多种Micro-Coaxial Cable连接方案，因此与其简单判断“谁是王者”，不如从具体项目需求判断谁更适合。以本次产品为例，I-PEX 82694-100B-01-D属于 CABLINE®-VS II 30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable、200mm长度、1-1双端结构，配套线材端连接器为 20847-030T-01；对应连接器为30Pin、0.5mm Pitch（触点间距）。I-PEX官方资料显示，CABLINE®-VS II采用水平插拔结构、ZenShield®全屏蔽及多点接地，并配备机械锁扣，定位于高速数据传输应用。 对比来看，Hirose也拥有面向Micro-Coaxial Cable的微型高速连接器产品，例如DF81系列采用0.4mm Pitch、水平插拔、30/40/50Pin，并强调多点接地、增强屏蔽以及高速传输能力。 因此，从品牌本身来说很难简单分出绝对高下，真正的“王者”应该是能够与目标设备的连接器尺寸、Pin数、线材规格、高速性能和安装空间精准匹配的方案。

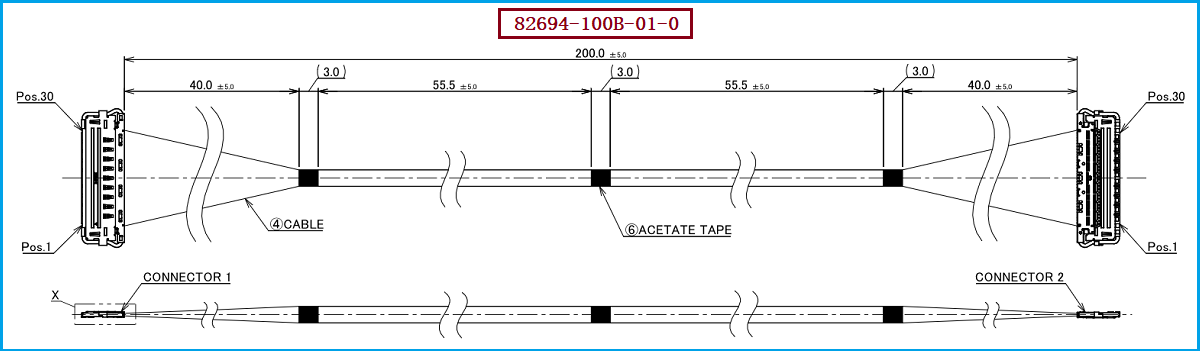

从工程应用角度来看，I-PEX 82694-100B-01-D的核心竞争力并不是单独某一个参数，而是多个参数形成的整体组合：30Pin、0.5mm Pitch、40AWG Micro-Coaxial、200mm、1-1双端结构以及20847-030T-01连接器。0.5mm超细间距能够帮助工程师在有限PCB区域内实现高密度信号连接，而极细同轴线则能够为高速差分信号提供更适合的传输结构。I-PEX官方资料将CABLINE®-VS II定位于高速数据传输，并列出PCIe Gen5 32 GT/s/lane、USB4 Gen4 40 Gbps/lane PAM3、DisplayPort UHBR20 20 Gbps/lane等参考应用标准，同时官方给出的系列参考测试中，40AWG、45Ω、100mm Micro-Coaxial Cable条件下可达到32 GT/s/lane NRZ。需要强调的是，这些是CABLINE®-VS II系列参考数据，并不能直接等同于82694-100B-01-D这款30Pin、200mm线束在某一具体设备中的实际认证速率，最终性能仍应通过具体线束的SI测试进行确认。 对采购人员来说，这也意味着选择替代产品时不能只看“30Pin、0.5mm间距”这些表面参数，还应确认线材阻抗、端接工艺、屏蔽连续性和批量一致性。

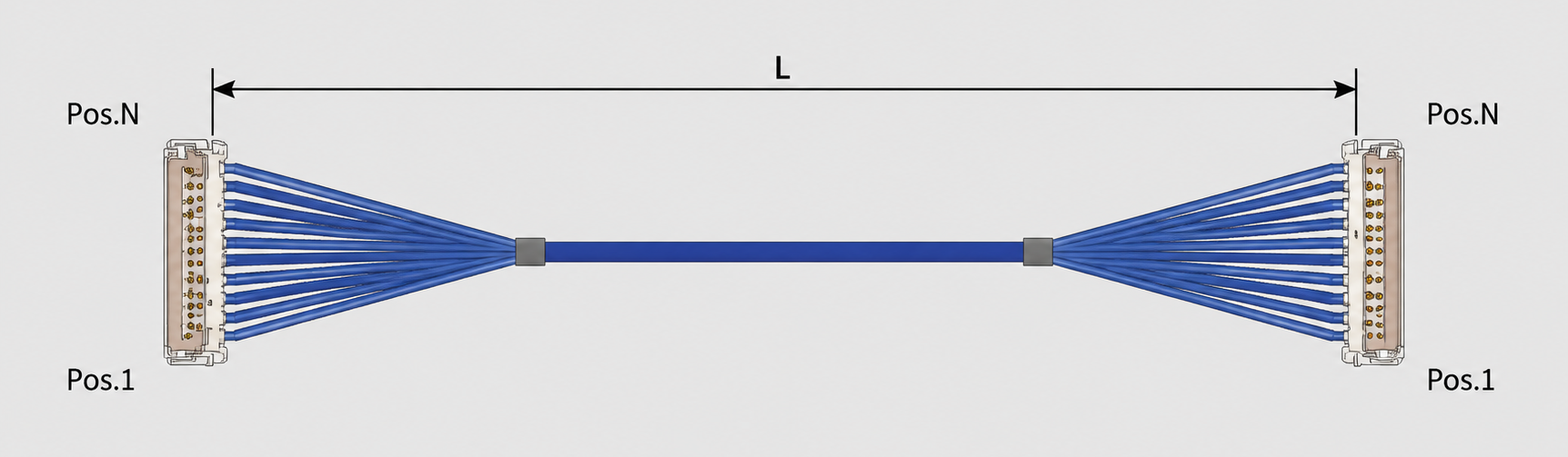

对于工程师而言，Hirose vs I-PEX的比较应建立在具体应用需求之上。例如Hirose DF81采用0.4mm Pitch，而本次I-PEX 82694-100B-01-D配套的20847-030T-01属于CABLINE®-VS II体系，核心为30Pin、0.5mm Pitch，两者即使都属于极细同轴线连接器，也不能因为“都是Micro-Coaxial、都是高速连接器”就直接相互替换；连接器的Pitch、Pin数、配合高度、宽度、深度、插拔方向、锁扣方式、线材规格及PCB焊盘设计都需要重新核对。Hirose DF81官方资料显示其30Pin版本具有多处接地连接并采用旋转锁扣，而I-PEX CABLINE®-VS II则采用ZenShield®全屏蔽、多点接地和机械锁扣，两种方案的设计思路虽然都强调高速传输和屏蔽可靠性，但具体结构并不等价。 因此，如果客户原设备已经采用I-PEX方案，进行国产替代时更合理的路径是以原连接器配合尺寸和原线束电气性能为基准进行兼容开发，而不是简单把I-PEX更换成Hirose或其他品牌。我们公司可提供：I-PEX 82694-100B-01-D兼容替代线束方案，可围绕20847-030T-01、30Pin、0.5mm Pitch、40AWG、200mm、1-1双端结构等关键规格进行极细同轴线束打样、性能匹配和批量生产，为工程师提供国产替代验证方案，也为采购人员提供稳定的供应链替代选择。

Hirose与I-PEX都属于极细同轴连接领域具有代表性的品牌，两者都拥有面向高密度、高速信号及EMI控制的产品体系，但不同系列的Pitch、Pin数、结构高度、插拔方向、锁扣及适配线材并不相同，因此不能简单以品牌高低判断产品优劣。对于本次的I-PEX 82694-100B-01-D而言，其30Pin、0.5mm Pitch、40AWG Micro-Coaxial、200mm、1-1双端结构及20847-030T-01连接器构成了明确的产品识别基础，更适合从“机械兼容＋高速信号完整性＋EMI/EMC＋可靠性＋量产一致性”几个维度进行国产替代评估。 我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可根据客户实际设备结构和技术要求，为I-PEX 82694-100B-01-D提供对应的兼容替代线束方案。
