面向高速电子设备的极细同轴线束解决方案——满足高密度连接需求随着笔记本电脑、超薄显示设备、VR/AR设备、高速通信终端以及智能硬件产品不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对信号传输稳定性和电磁兼容（EMC）性能提出了更高要求。传统线束在高速信号传输过程中容易受到外部电磁干扰影响，导致信号衰减、串扰增加甚至出现数据传输异常。因此，具备优异屏蔽性能的极细同轴线束逐渐成为高速设备内部连接的重要解决方案。

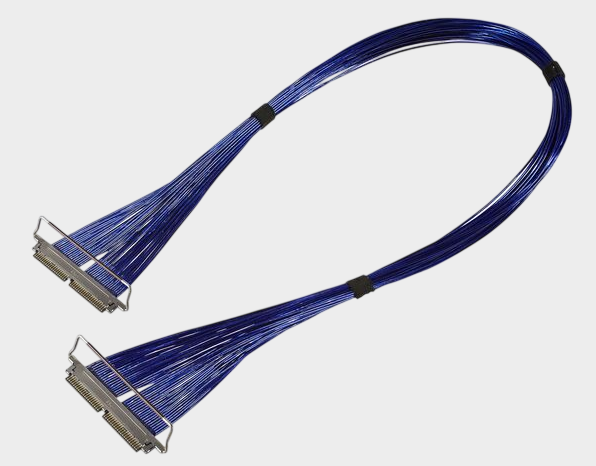

本方案对应 I-PEX 82868-100B-02-D 极细同轴线束，采用 20PIN、0.4mm间距的线材端连接器结构，配套连接器型号为 20680-020T-01，适用于高密度、高速信号传输应用场景。该类极细同轴线束具备体积小、柔韧性高、信号完整性优秀等特点，可满足工程师对于空间布局优化、高速信号传输以及可靠连接的综合需求。
极细同轴线束的电磁干扰是如何抑制的？——从结构设计提升EMC性能对于高速电子设备而言，电磁干扰（EMI）是影响信号质量的重要因素。极细同轴线束之所以能够在高速传输环境中保持稳定性能，核心原因在于其特殊的同轴结构设计。
极细同轴线通常由中心导体、绝缘介质层、金属屏蔽层以及外部保护层组成。中心导体负责高速信号传输，绝缘层用于保持稳定的电气性能，而外围金属屏蔽层则形成电磁隔离保护。当外部存在电磁噪声时，屏蔽层能够有效阻挡干扰信号进入传输路径；同时，内部高速信号产生的电磁辐射也会被限制在屏蔽层内部，从而降低对周围电子元件的影响。
在实际应用中，极细同轴线束通过以下方式实现电磁干扰抑制：首先，采用完整连续的金属屏蔽结构，提高信号通道的抗干扰能力；其次，通过合理控制屏蔽层接地方式，降低接地阻抗，减少共模噪声；同时，通过精准控制线材结构尺寸，使信号传输过程中的阻抗保持稳定，减少高速信号反射和串扰。

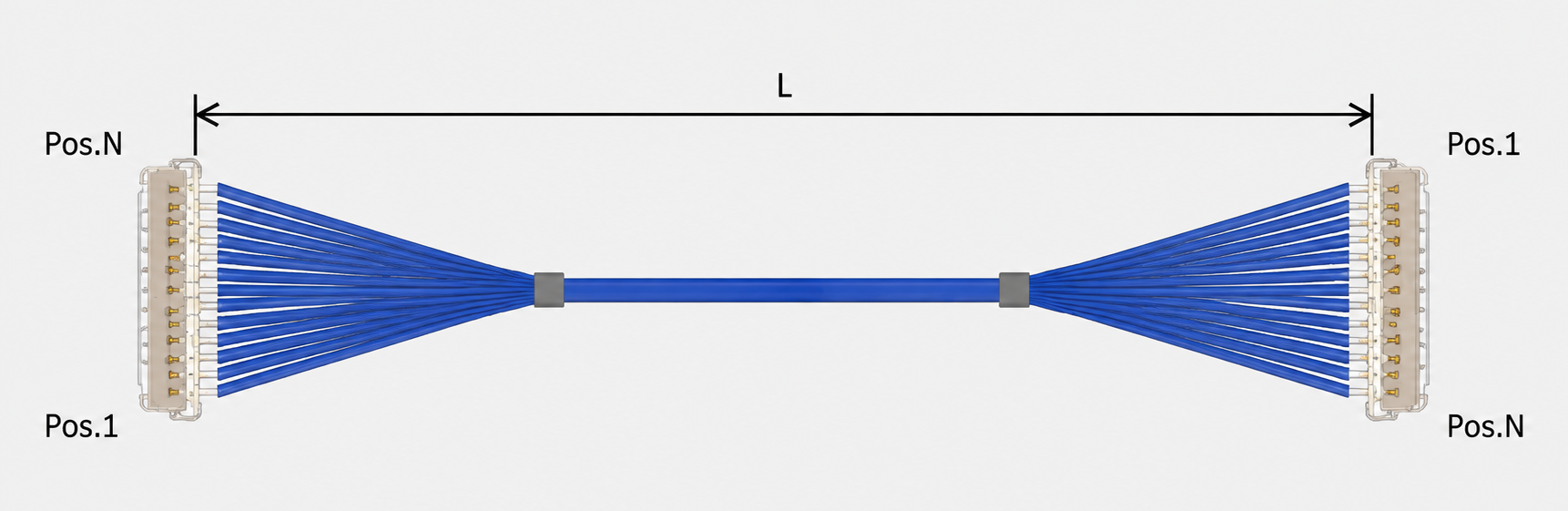

对于 I-PEX CABLINE®-CA II系列20PIN极细同轴线束方案而言，其0.4mm Pitch高密度连接设计结合屏蔽结构，可有效满足高速显示、数据传输等应用对于EMI控制和信号完整性的要求。
工程师关注的阻抗匹配与EMI控制——保证高速信号完整传输在高速信号应用中，电磁干扰抑制不仅依靠屏蔽层设计，同时也依赖极细同轴线束整体电气参数控制。其中，特性阻抗稳定性是工程设计中的关键因素。
极细同轴线束的特性阻抗主要由导体直径、绝缘材料介电常数、绝缘层厚度以及屏蔽层结构共同决定。当高速信号经过线束时，如果阻抗发生较大变化，会产生信号反射，增加眼图抖动，并影响高速接口性能。因此，专业极细同轴线束制造过程中，需要通过精密控制芯线尺寸、绝缘材料比例、屏蔽层覆盖率以及加工一致性，使整个线束保持稳定阻抗。
对于采购和研发工程师而言，选择极细同轴线束供应商时，不仅需要关注连接器型号是否匹配，还需要确认线材结构、电气性能、屏蔽效果以及批量生产一致性。我们公司专注于极细同轴线束研发与制造，可根据客户设备结构、电气要求以及连接器规格，提供满足高速传输需求的定制化方案。
我们公司可提供：I-PEX 82868-100B-02-D兼容替代线束方案，支持采用 20680-020T-01线材端连接器，20PIN、0.4MM间距规格，帮助客户实现进口极细同轴线束的国产化替代，提高供应链稳定性并降低采购成本。
选型和兼容与替代方案参考及建议——帮助客户快速完成线束导入针对需要替代 I-PEX CABLINE®-CA II 系列极细同轴线束的客户，在选型阶段建议重点确认以下参数：连接器系列是否一致、PIN数量是否匹配、连接器Pitch间距是否符合PCB端设计要求、线束长度是否满足设备结构布局，同时还需要确认极细同轴线规格、阻抗要求以及屏蔽性能指标。

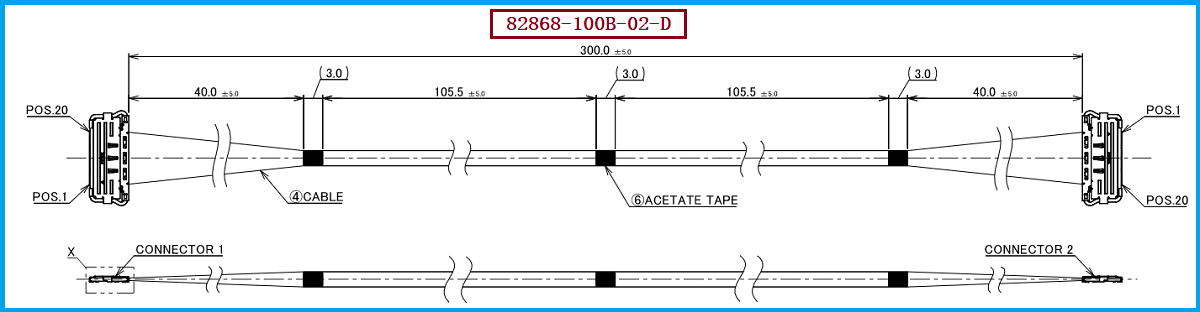

对于 I-PEX 82868-100B-02-D 这一20PIN线束方案，其核心匹配信息包括：线材端连接器型号 20680-020T-01，连接器间距 0.4mm Pitch，适用于高密度内部连接应用。如果客户已有CABLINE®-CA II接口设计，可优先参考该型号进行兼容替代开发。
在替代过程中，我们公司可根据客户提供的原始线束样品、工程图纸或应用需求，对线材规格、长度、连接器组合、屏蔽结构以及电气性能进行匹配开发，提供从样品验证到批量生产的一站式极细同轴线束解决方案。

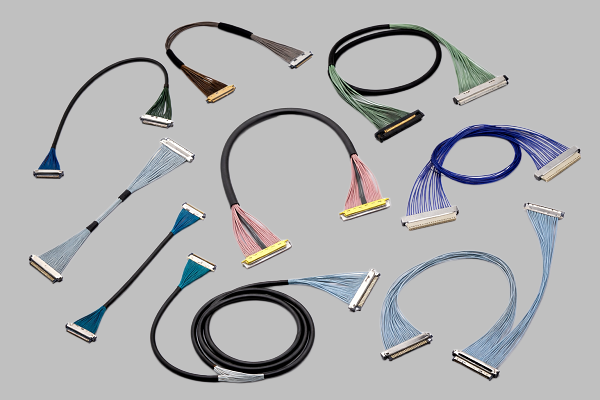

专业极细同轴线束制造能力——助力高速设备连接升级极细同轴线束已经成为高速电子设备内部信号传输的重要组成部分，其优秀的屏蔽性能、小型化结构以及稳定的高速传输能力，使其广泛应用于笔记本电脑、高分辨率显示模组、工业设备、智能终端以及高速通信设备中。
围绕 I-PEX 82868-100B-02-D极细同轴线束方案，我们公司具备自主设计与生产制造能力，可提供兼容替代产品，并通过精密制造工艺确保线束在阻抗控制、电磁干扰抑制、信号完整性以及长期可靠性方面满足客户应用需求。我是
【3W电子元器件网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：
张经理 18913228573（微信同号）。无论是产品升级、国产替代，还是新项目开发，我们都能够为客户提供高可靠、高性能的极细同轴线束解决方案，帮助工程团队优化设计，帮助采购团队提升供应链灵活性。
