I-PEX 82675-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

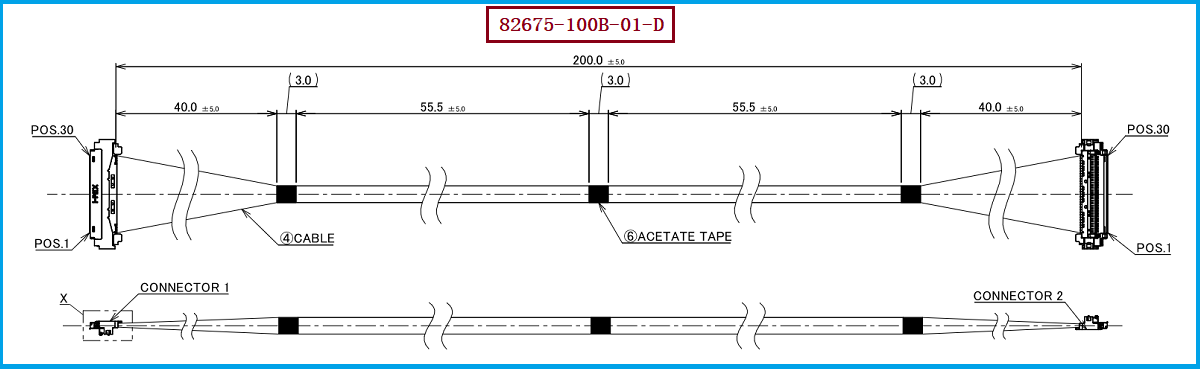

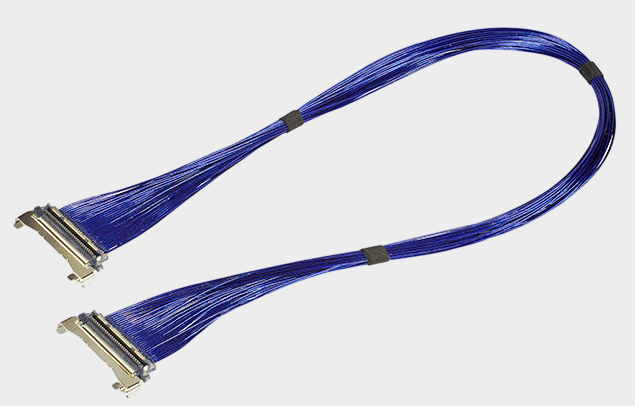

对于笔记本电脑、AI终端、高性能显示设备、工业视觉设备及高速计算设备而言，内部互连空间越来越有限，同时USB4、Thunderbolt、DisplayPort、eDP等高速接口对信号完整性的要求不断提高，传统排线方案在空间、高频传输及抗干扰方面面临更多挑战。I-PEX CABLINE®-UM系列正是针对这类高密度、高速率内部互连需求推出的极细同轴线连接方案。本文重点介绍的产品型号为 I-PEX 82675-100B-01-D，属于CABLINE®-UM 30Pin、40AWG Micro-Coaxial Cable极细同轴线束，线束长度为200MM，采用1-1 Pin Assignment结构；其线材端配套使用的连接器型号为 20878-030T-01。该系列连接器采用0.4mm超细间距、垂直直角出线结构，配合高度约2.2±0.15mm，并具备ZenShield®全EMI屏蔽和机械锁扣等设计特点，可在有限的设备内部空间中实现高密度、高可靠的高速信号连接。

在极细同轴线束设计中，绝缘材料并不是简单起“包裹导体”的作用，而是直接参与决定线缆的电气性能、机械性能和长期可靠性。尤其是在高速信号传输环境下，绝缘层的介电特性、介电常数稳定性、损耗特性、厚度一致性以及耐温性能，都会影响极细同轴线的特性阻抗、信号衰减、串扰及信号完整性。对于工程师来说，线材外径即使与原方案接近，如果绝缘材料体系、绝缘厚度或结构控制存在明显差异，也可能造成高速信号性能变化。因此，在开发与 I-PEX 82675-100B-01-D 类似的兼容替代线束时，应将“导体—绝缘层—屏蔽层—外部结构”作为一个整体进行评估。需要特别说明的是，你提供的CABLINE®-UM资料重点给出了AWG规格、连接器结构、高速传输能力等信息，并没有明确披露82675-100B-01-D原线材具体采用哪一种绝缘材料，因此不宜仅依据该型号资料直接认定原产品使用某一种特定塑料；实际替代开发应根据目标阻抗、高频损耗、耐温、柔韧性、外径及可靠性要求选择合适的绝缘材料体系。

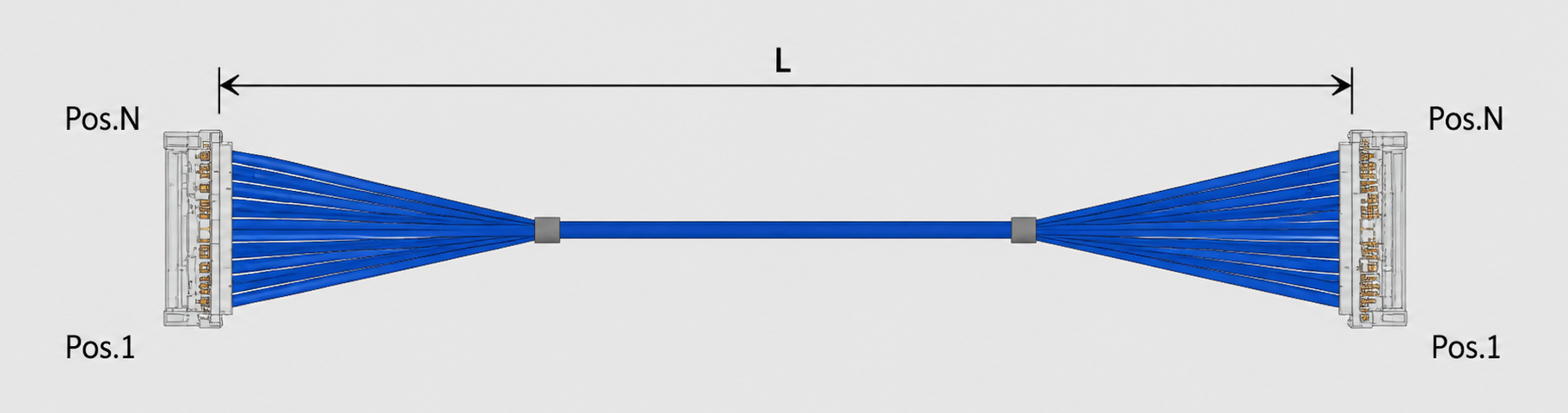

对于工程师而言，I-PEX 82675-100B-01-D的兼容替代不能仅以“30Pin、200MM、连接器可以插入”为判断标准。该产品采用AWG40极细同轴线，而CABLINE®-UM平台支持AWG36、AWG38、AWG40、AWG42及AWG44等多种Micro-Coax规格，其中AWG40对应0.3A/contact的额定电流参考值；同时，CABLINE®-UM平台面向最高40Gbps/lane PAM3高速传输，并采用ZenShield®全屏蔽及多点接地设计。 因此，从采购和工程验证角度来看，替代线束应重点确认30Pin定义、200MM长度、AWG40规格、1-1连接关系、连接器接口匹配，以及阻抗、衰减、串扰、屏蔽连续性和高频信号完整性等指标。尤其当线束应用于高速显示、工业视觉或高速数据设备时，线材端连接器 20878-030T-01 的结构匹配、端子压接/连接质量以及屏蔽层与连接器之间的可靠连接，都应纳入样品验证和量产质量控制。

如果采购人员正在寻找 I-PEX 82675-100B-01-D 的国产化、第二供应商或兼容替代方案，建议首先按照“连接器型号+Pin数+线规+长度+Pin Assignment+电气性能+机械尺寸”进行完整确认，而不是只依据产品名称进行替换。本方案的关键目标参数可围绕 30Pin、AWG40极细同轴线、200MM、1-1结构以及20878-030T-01线材端连接器展开，同时根据终端设备的实际工作频率和接口协议进一步进行阻抗及信号完整性验证。对于绝缘材料，则建议根据设备温度、弯折要求、线材外径及高速传输性能选择适合的材料和结构，并通过实际测试确认替代产品与原设计之间的电气及机械兼容性。对于需要降低采购成本、提升供应链自主可控能力，或者因原厂交期、采购渠道等因素需要寻找第二供应商的客户，我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，可根据客户实际设备结构、连接器要求、线长及电气性能要求进行极细同轴线束的定制生产与替代开发，为工程师选型验证和采购端供应链替代提供支持。
