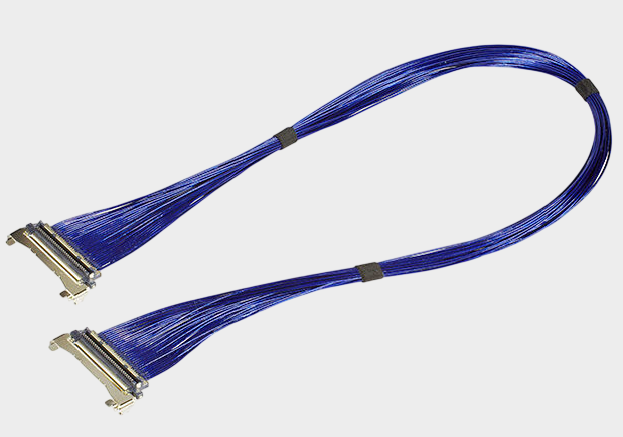

I-PEX 82147-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

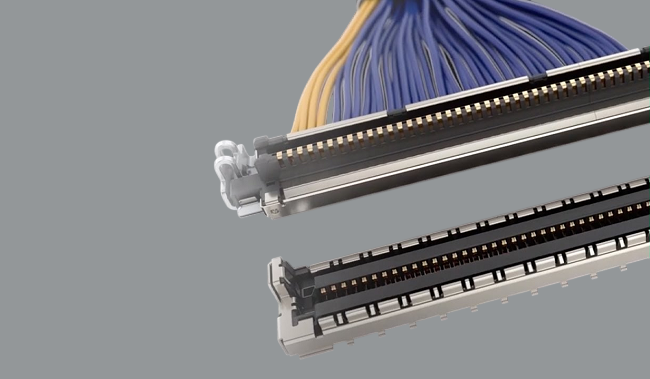

在笔记本电脑、平板、AI终端、工业视觉、VR/AR及高性能显示设备中，eDP、MIPI等高速接口对信号完整性、空间尺寸和抗干扰能力提出了越来越高的要求。I-PEX CABLINE®-UM系列采用0.4mm超细间距、垂直直角出线结构、ZenShield®全EMI屏蔽及机械锁扣设计，可用于高速显示及设备内部高速信号连接。本次对应的极细同轴线束产品料号/型号为 I-PEX 82147-100B-02-D，属于CABLINE-UM 60Pin、40AWG Micro-Coaxial Cable、L=200mm、1-N Pin Assignment规格；线材端使用的连接器型号为 20878-060T-01，连接器为60PIN、0.4MM间距。对于工程师而言，这意味着在进行主板、显示模组或高速信号模块布线时，可以在较小空间内实现多通道高速信号连接，同时通过极细同轴结构改善高速传输中的阻抗控制、串扰及EMI问题。

根据eDP、MIPI信号需求选型，不能只看PIN数

工程师在选择极细同轴线束时，首先应确认传输的究竟是eDP、MIPI还是其他高速信号，再结合信号速率、Lane数量、Pin定义、特性阻抗、线束长度以及设备内部空间进行匹配。以eDP为例，重点需要确认高速差分Lane数量及辅助信号、电源、地等所需Pin资源，60PIN并不意味着一定需要使用全部信号Pin，而是需要根据实际接口定义进行合理分配；对于MIPI应用，则应重点确认高速差分通道数量、时钟/数据Lane配置以及电源和Ground分配。CABLINE®-UM产品资料显示，其支持包括eDP HBR2、MIPI在内的多种高速接口，并支持最高40Gbps/lane PAM3级别的高速传输能力，但实际线束能否达到目标速率，仍取决于线材结构、特性阻抗、连接器、线长、Pin Assignment及整机PCB设计，不能仅根据连接器标称速率判断。因此，采购人员在询价时，也建议将“连接器型号+PIN数+间距+线径+长度+Pin定义+信号类型”作为完整规格进行确认。

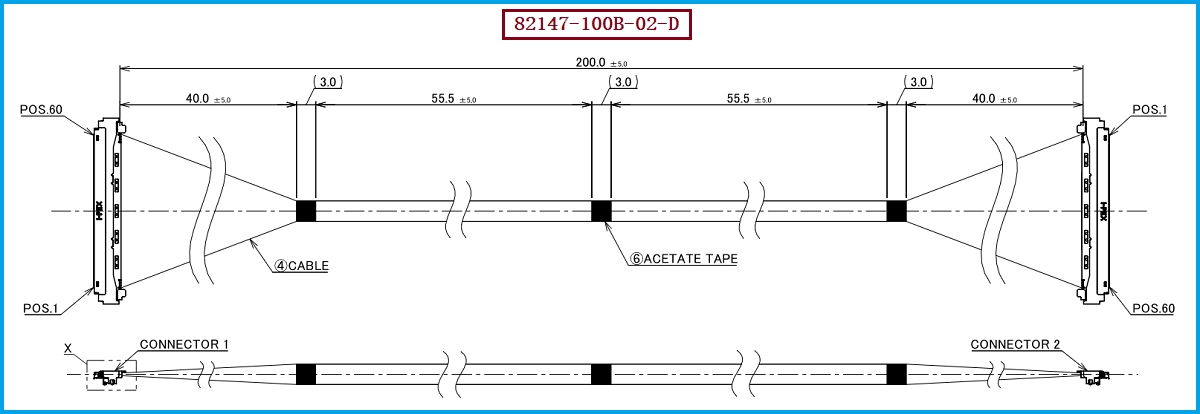

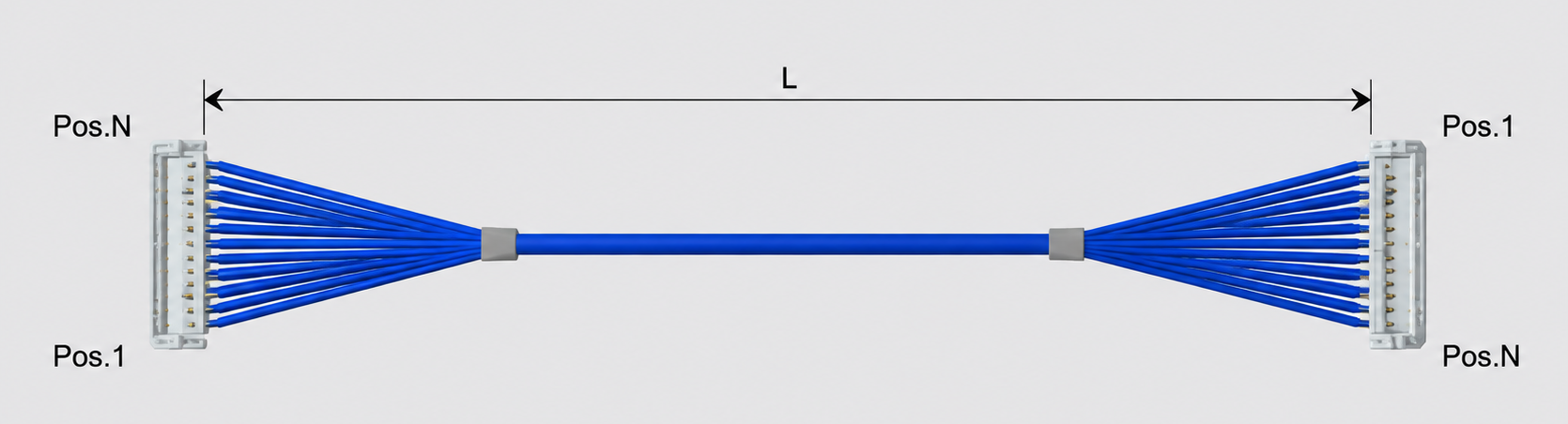

对于 I-PEX 82147-100B-02-D 这一规格，其评估样品对应60PIN、40AWG、200mm、1-N结构，配套线材端连接器为 20878-060T-01。在实际项目中，如果工程师希望将其应用于eDP或MIPI等高速信号，需要进一步确认目标信号的电气要求以及实际线长。一般而言，线束长度增加后，插入损耗、回波损耗以及信号衰减等因素会更加值得关注；同时，高速差分信号之间的串扰以及外部EMI也需要重点控制。因此，极细同轴线束选型不能简单理解为“PIN数越多越好”或“线径越细越好”，而应该在空间、信号速率、电流需求、阻抗匹配和机械可靠性之间取得平衡。CABLINE®-UM支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coax规格，实际项目应根据具体信号和电气要求确定合适线径，而不是直接照搬某一评估样品规格。

对于正在进行国产替代、第二供应商导入或线束降本的工程师和采购人员，可以将 I-PEX 82147-100B-02-D作为规格参考，从连接器接口、20878-060T-01连接器型号、60PIN、0.4MM间距、40AWG、200mm长度、1-N Pin Assignment等关键参数逐项进行确认。尤其需要注意，兼容替代并不是只做到“连接器能插上”，还需要确保Pin定义、线材结构、阻抗特性、屏蔽结构、线长公差、端接工艺以及高速信号测试结果满足原设计要求。我们公司可提供 I-PEX 82147-100B-02-D 兼容替代线束方案，可根据客户实际eDP、MIPI及其他高速信号应用需求，对极细同轴线束的线径、长度、Pin Assignment、连接器配置及生产工艺进行匹配，为工程师提供样品验证、小批量试产及批量生产的线束解决方案。对于采购人员而言，也可以在原厂料号基础上进行国产替代供应商评估，从而降低供应链单一来源风险。
