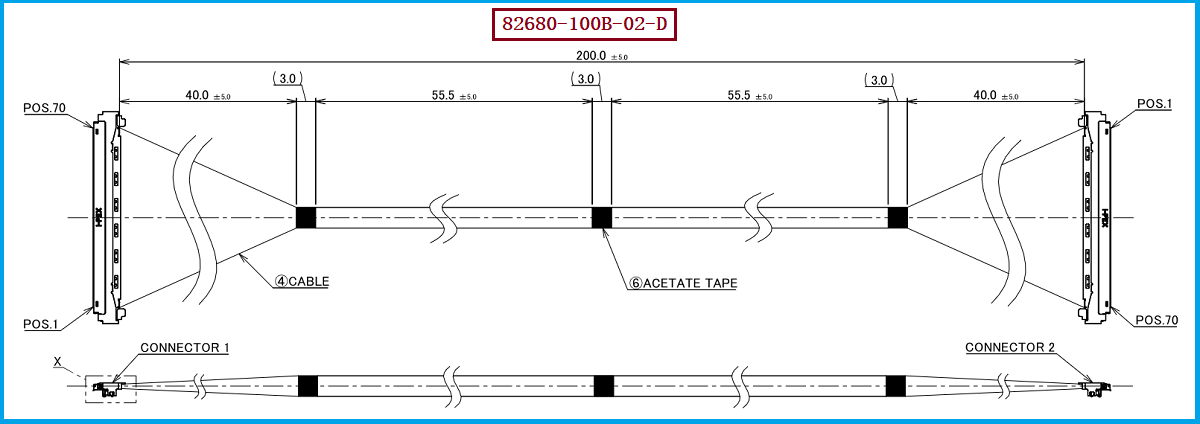

I-PEX 82680-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

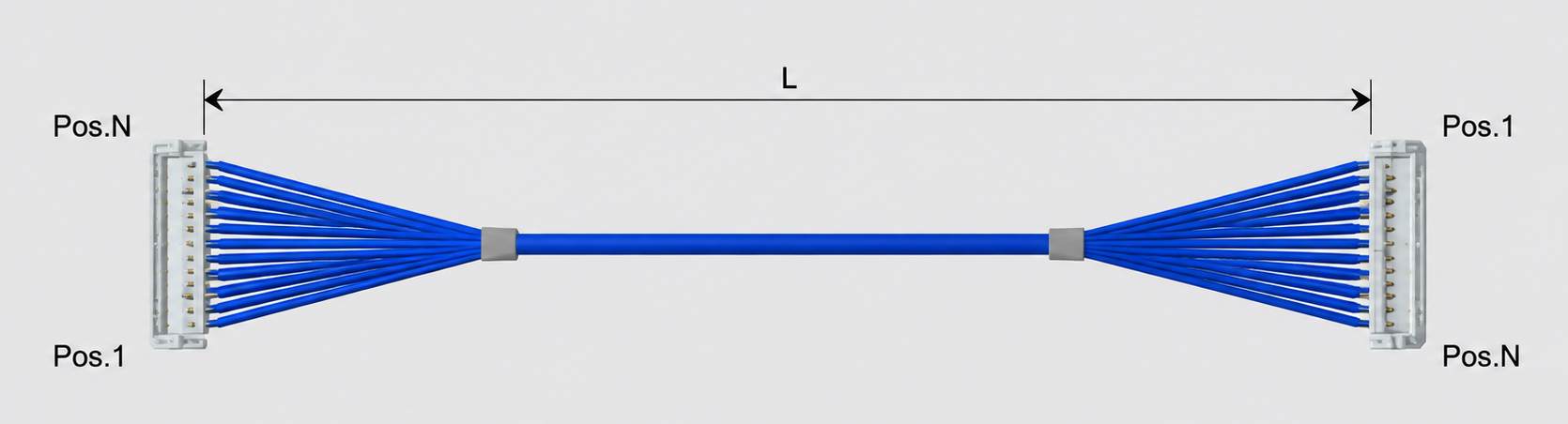

随着AI计算设备、高性能显示、工业视觉、笔记本电脑、服务器及高速数据终端不断向高速率、小型化方向发展，设备内部连接不仅要满足更多信号通道，还需要兼顾信号完整性、EMI抑制、空间布局及长期可靠性。I-PEX 82680-100B-02-D 属于CABLINE®-UM系列极细同轴线束应用方案，其线材端配套使用 20878-070T-01 连接器，连接器采用 70PIN、0.4mm间距的高密度结构，能够在有限的PCB和设备内部空间中实现多通道高速信号连接。对于工程师而言，这类70PIN、0.4mm超细间距方案的价值不仅在于“连接点更多”，更重要的是能够将高速信号传输、屏蔽、机械连接以及整机内部空间设计进行综合考虑；对于采购人员而言，在进行同类线束替代时，则需要重点确认连接器型号、PIN数、间距、线径、长度、Pin Assignment以及屏蔽和加工工艺是否与原设计相匹配。

在高速信号环境中，极细同轴线束的EMI性能并不是简单增加一层金属屏蔽材料就可以完全解决，而是由同轴线结构、屏蔽层完整性、端接工艺、连接器屏蔽结构、接地连续性以及线束布线方式共同决定。极细同轴线通常采用中心导体、绝缘层、屏蔽层和外被等结构，高频信号被限制在相对稳定的传输环境中，可以降低外部电磁噪声对信号的耦合，同时也有助于抑制高速信号向外辐射。对于CABLINE®-UM配套方案，其连接器产品强调ZenShield®全屏蔽及多点接地设计，因此实际进行线束制造时，除了需要保证每根极细同轴线的屏蔽层加工质量，还必须关注屏蔽层与连接器端金属结构之间的连接连续性。如果屏蔽层在剥线、压接、焊接、组装过程中出现破损、覆盖不足或接地不良，即使线材本身具有良好的屏蔽结构，也可能造成整体EMI性能下降。因此，对于I-PEX 82680-100B-02-D这类高PIN数极细同轴线束，EMI控制应贯穿“线材—端接—连接器—组装—整机布线”整个制造过程。

20878-070T-01采用70PIN、0.4mm间距结构，意味着相邻信号通道之间的物理距离非常小，线束制造过程中对排线顺序、线序一致性、端接位置、导体处理以及屏蔽层加工精度提出了更高要求。特别是在高速信号应用中，不能只关注“是否导通”，还应关注阻抗一致性、信号间串扰、回流路径和屏蔽连续性。与此同时，极细同轴线本身线径较小，制造过程中如果剥线力度过大、弯折半径控制不合理、端接区域受到过度拉扯，可能导致导体、绝缘层或屏蔽结构受到损伤。因此，工程师在设计和验证I-PEX 82680-100B-02-D兼容替代方案时，应从原始连接器规格、70PIN排列方式、0.4mm间距、线材规格、线长、Pin Assignment及应用信号速率等多个维度进行匹配，而不是单纯依据外观尺寸判断是否可以替代。尤其是涉及USB4、高速显示、工业视觉及高速计算等应用时，更应将高速信号完整性和EMI表现纳入线束选型与验证标准。

针对需要寻找I-PEX 82680-100B-02-D兼容替代产品的客户，建议工程师首先确认原线束的连接器接口形式及配套结构，本产品目标方案使用的线材端连接器为 20878-070T-01，其关键连接参数为70PIN、0.4mm间距；随后再根据设备实际需求确认极细同轴线规格、线束长度、Pin Assignment、出线方向、端部结构及高速信号要求。在EMI方面，则应重点确认同轴屏蔽层的完整性、端接区域的屏蔽连续性以及与连接器屏蔽结构的配合情况；在可靠性方面，应重点关注线束弯折、拉力、连接器锁紧及长期使用过程中是否存在端部应力集中。我们公司可提供 I-PEX 82680-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及技术要求进行极细同轴线束的规格匹配、线长设计、PIN定义、端接加工及批量制造，为需要国产化、供应链优化或第二供应商导入的客户提供针对性的兼容替代支持。最终替代方案仍建议根据具体设备及信号应用进行样品测试和可靠性验证，以确保机械、电气、高速信号及EMI性能满足项目要求。
