I-PEX 82858-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

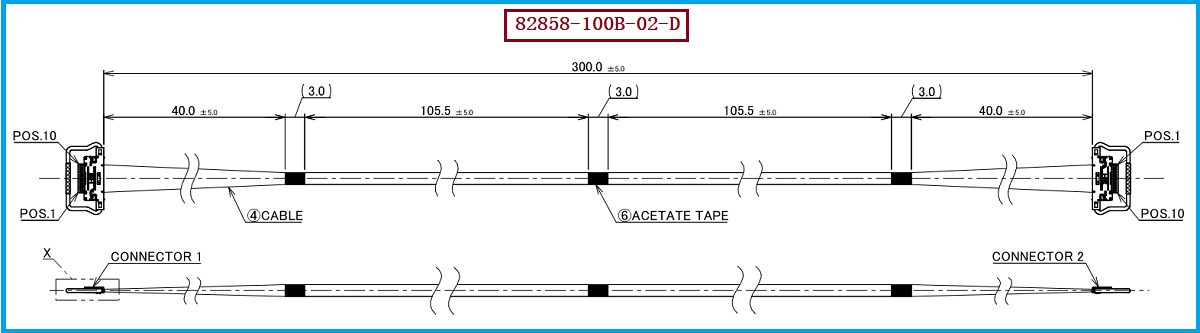

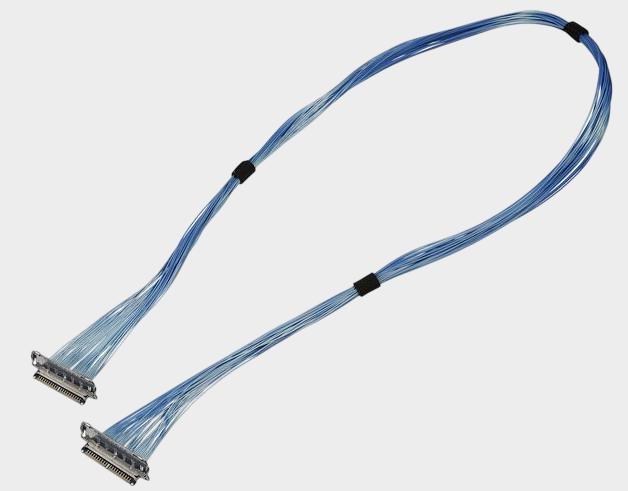

当原厂极细同轴线束面临交期、供应稳定性、采购成本或国产化替代需求时，很多工程师首先想到的是“找一款尺寸相同的线束”。但对于高速信号应用而言，极细同轴线束替代并不是简单复制外观、长度和连接器型号，而是要同时解决连接器匹配、线位定义、线材结构、阻抗控制、信号完整性以及装配可靠性等问题。以 I-PEX 82858-100B-02-D 为参考对象，该型号属于 CABLINE®-CA 系列 10Pin 极细同轴线束方案，采用 40AWG Micro-Coaxial Cable，线束长度为 300mm，线位定义为 1-N；其线材端使用的连接器型号为 20634-210T-02。对于工程师而言，真正需要确认的并不是“能不能做出一根看起来相似的线”，而是替代产品能否在原有设备的空间、接口、信号和装配条件下实现稳定兼容。

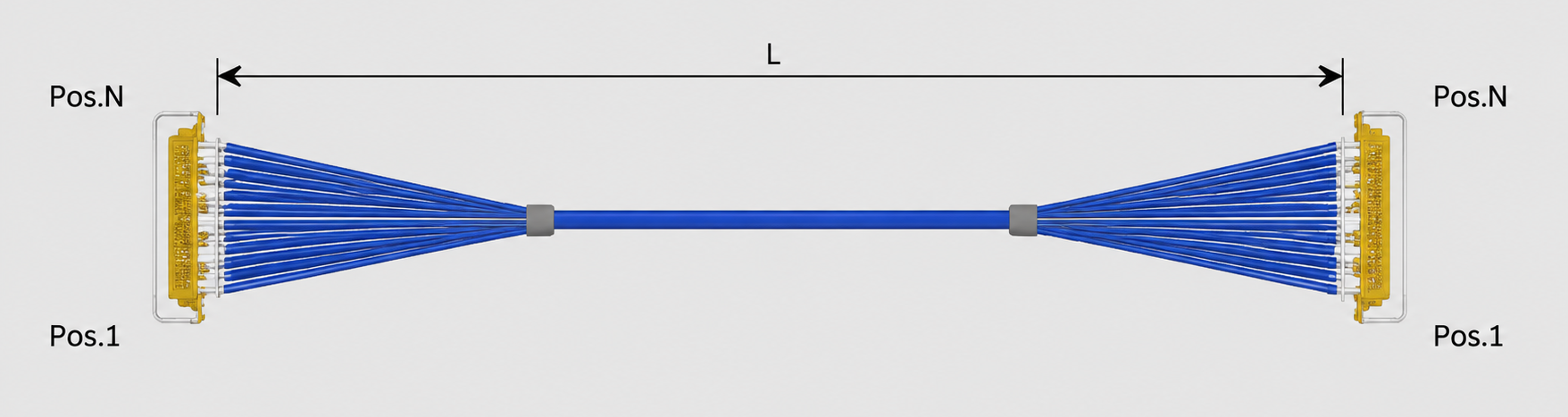

极细同轴线束是一个完整的连接系统，连接器型号、线材规格和线位定义之间具有直接关联。I-PEX CABLINE®-CA 采用 0.4mm Pitch 的高密度结构，并具有水平对插、机械锁扣以及屏蔽与多点接地等设计特点，因此替代线束不能只关注连接器“能不能插进去”，还需要关注实际配合后的机械尺寸、接触可靠性以及屏蔽连接效果。对于 82858-100B-02-D 这一参考型号，线材端连接器为 20634-210T-02，线位定义采用 1-N，也就是线束两端并非简单的一一对应关系，而需要按照既定Pin Assignment进行对应制作。对于工程师来说，在进行替代设计时，应优先核对原线束的Pin脚定义、信号方向、线序、接地关系以及连接器配合状态；对于采购人员来说，则应将这些内容纳入供应商技术确认范围，而不能仅依据料号采购。

在高速电子设备中，极细同轴线束承担的不只是电气连接，更重要的是稳定传输高速差分信号。CABLINE®-CA连接器面向高速应用，官方产品资料显示其支持最高 32 Gbps/Lane PAM4 的高速传输，并采用屏蔽及多点接地设计。因此，在替代 I-PEX 82858-100B-02-D 时，不能只进行通断测试，还需要关注极细同轴线的导体、绝缘层、屏蔽层及整体结构对信号完整性的影响。尤其在高速信号下，线材的特性阻抗、插损、回损、串扰以及屏蔽连续性都会影响系统表现。也就是说，一款替代线束即使“尺寸一样、连接器一样、线路也导通”，如果高速信号性能没有经过合理控制，仍可能出现误码增加、信号眼图恶化、设备稳定性下降等问题。因此，高速极细同轴线束替代的核心，是实现机械、电气和信号性能的综合匹配。

对于准备替代 I-PEX 82858-100B-02-D 的工程师和采购人员，建议首先以原型号的关键参数建立替代基准，包括 10Pin、40AWG极细同轴线、300mm长度、1-N线位定义以及20634-210T-02连接器配置，再结合设备实际安装空间、插接方向、信号类型和使用环境进行确认。特别需要注意的是，替代方案并不意味着所有参数必须机械式复制，而应围绕原设备接口和实际应用需求进行兼容性验证；如果产品后续存在长度、线序、Pin数或连接器配置变化，也可以根据实际项目重新进行线束设计。对于研发打样、产品定型以及批量采购，可以重点考察供应商是否具备极细同轴线的精密加工能力、连接器端压接/组装能力、线序控制能力以及批量一致性控制能力。我们公司可提供 I-PEX 82858-100B-02-D 兼容替代线束方案，可围绕原型号的连接器配置、40AWG极细同轴线、1-N线位定义及实际装配要求进行替代设计与生产，为工程师提供从样品验证到批量供货的极细同轴线束解决方案。
