I-PEX 82976-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在高速电子设备内部连接中，极细同轴线束承担着高速信号传输、抗电磁干扰以及空间连接等重要任务。对于工程师和采购人员来说，选择一款极细同轴线束时，不能只关注“接口能不能插上”，还需要综合确认连接器匹配、线材结构、阻抗控制、信号完整性、装配尺寸、线长以及可靠性等因素。以本次对应的 I-PEX 82976-100B-01-D 为例，该产品属于 I-PEX CABLINE®-CA 系列配套极细同轴线束方案，线材端使用的连接器型号为 20634-210T-02，线束长度为 300mm。由于极细同轴线的线径、同轴结构和端接工艺都非常精细，即使连接器型号一致，如果线材规格、端子压接、屏蔽处理或阻抗控制存在差异，也可能导致高速信号质量下降。因此，在批量导入之前进行样品验证、结构验证和性能验证，是降低项目后期返工及品质风险的重要环节。

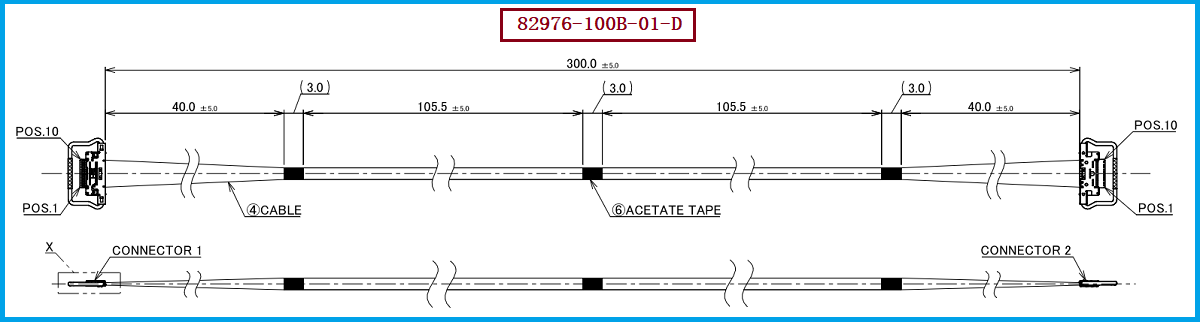

对于高速信号应用而言，极细同轴线束并不是一个单独工作的零部件，而是连接PCB、连接器、芯片及显示/摄像等功能模块的完整信号链路。因此，工程师在选型阶段需要关注的不只是连接器外形，还需要验证线束与整机系统之间的匹配程度。例如，I-PEX 82976-100B-01-D 对应的是10Pin级别的CABLINE®-CA极细同轴线束应用，采用 40AWG极细同轴线、300mm长度、1-1端对端连接方式的方案时，线材的特性阻抗、衰减、串扰、回波损耗以及端接质量都会对高速信号产生影响。尤其当设备采用eDP、MIPI、USB高速信号或其他高频差分传输时，线束长度从100mm变化到200mm、300mm后，信号损耗和时序裕量也可能发生变化。因此，提前进行样品验证，可以让工程师在设计阶段确认“连接器+极细同轴线+端接工艺+PCB”的整体兼容性，而不是等到量产后才发现高速信号无法稳定通过。对于采购人员而言，提前验证还能够有效避免仅凭料号采购后出现无法装配、性能不达标或需要重新开模、重新打样等问题。

极细同轴线束的可靠性往往来自多个环节的共同控制。首先是连接器端可靠性，本方案使用的线材端连接器型号为 20634-210T-02，连接器与极细同轴线之间的端接精度直接影响接触稳定性；其次是线材本体可靠性，极细同轴线内部包含中心导体、绝缘层、屏蔽层及外被等结构，过度弯折、拉伸或长期机械应力可能造成内部结构变化，从而影响阻抗及信号传输；再次是屏蔽与接地可靠性，高速信号环境下，如果屏蔽处理不稳定，可能增加EMI干扰和串扰风险；此外，还需要关注插拔耐久、温度变化、振动、弯折、拉力以及长期使用后的接触稳定性。正因为这些因素并不能单纯通过外观判断，所以提前进行样品装机、通断测试、高速信号测试、机械装配确认及可靠性验证，对工程师来说是产品定型的重要步骤，对采购人员来说则是筛选稳定供应商、降低批量采购风险的重要依据。

对于正在使用或计划导入 I-PEX 82976-100B-01-D 的客户，如果希望寻找国产化、成本优化或供应链备选方案，建议以原产品的连接器型号、Pin数、线材规格、线束长度、Pin Assignment、出线方向及实际安装空间作为替代验证的基础条件。本方案重点对应 20634-210T-02连接器、300mm线长的极细同轴线束应用，在实际替代过程中，建议先进行少量样品制作，再根据客户设备进行尺寸装配、高速信号、导通、阻抗、衰减、串扰、弯折及可靠性等项目验证；验证通过后，再进入小批量试产及批量供货阶段。我们公司可提供 I-PEX 82976-100B-01-D 兼容替代线束方案，可根据客户设备的实际结构、连接器要求、线材规格、长度及端接要求进行极细同轴线束定制，为工程研发、样机验证、国产替代及批量采购提供对应的线束解决方案。对于采购端而言，这种“先验证、后导入”的方式，也更有利于建立稳定的第二供应源，降低单一供应商依赖。
