I-PEX 82652-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在高速电子设备内部连接中，FPC与极细同轴线束都是常见的信号传输方案，但两者并不是简单的替代关系，而是需要根据传输速率、信号完整性、EMI环境、空间结构、弯折方式、连接器布局及成本要求进行综合选型。尤其在高速差分信号应用中，极细同轴线束凭借同轴结构对信号的约束和屏蔽能力，在高频、高速以及对抗干扰要求较高的场景中具有明显优势。以 I-PEX CABLINE®-CA 系列为例，其采用0.4mm间距、水平对插结构，连接器插合高度约1.0±0.1mm，可适配AWG36、AWG38、AWG40、AWG42、AWG44等多种极细同轴线规格，并面向最高32 Gbps/Lane PAM4等级的高速传输应用。因此，对于工程师而言，不能简单理解为“极细同轴线束一定比FPC好”，而应根据具体信号和结构需求判断；对于采购人员而言，也应避免仅按照单价比较，而要综合考虑整机性能、布线空间、可靠性以及后续替代供应能力。

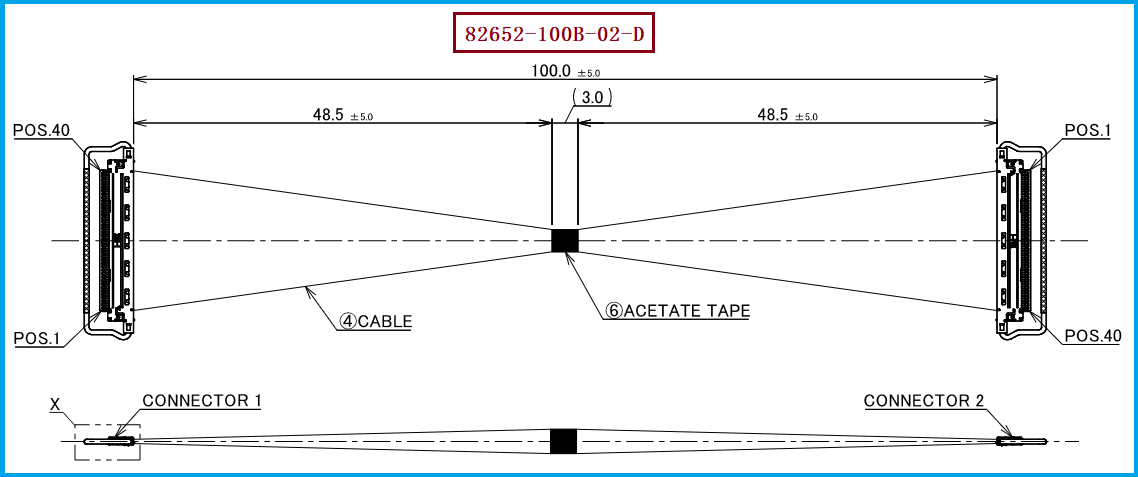

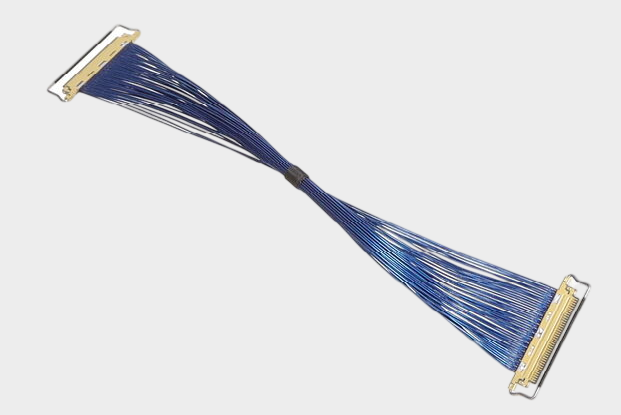

本次对应的产品型号为 I-PEX 82652-100B-02-D，属于CABLINE®-CA系列40Pin极细同轴线束，采用Micro-Coaxial极细同轴线，线材规格为AWG#40，长度为100mm，对应1-N Pin Assignment。其线材端使用的连接器主体型号为20634-140T-02，该型号对应CABLINE-CA 40Pin Plug Housing，并可适配AWG#40线材。对于工程师来说，82652-100B-02-D的选型重点并不仅仅是“40Pin+100mm”，还需要进一步核对Pin定义、信号排列、阻抗要求、线材结构、连接器配合以及PCB端对应的Receptacle等参数；对于采购人员来说，这些参数也是判断国产替代产品是否真正“兼容”的关键。尤其需要注意，极细同轴线束的实际高速性能不能仅由连接器宣传的最高速率判断，实际结果还会受到线长、线材结构、阻抗、Pin Assignment、PCB走线以及整机SI设计等因素影响。

从信号传输角度来看，FPC具有柔性好、结构集成度高、适合大面积排线等特点，因此在很多设备中仍然非常重要；但当系统进入更高频、更高速的信号传输阶段，极细同轴线束的独立同轴结构能够让信号导体与屏蔽层形成更明确的电磁环境，有利于控制高速信号传输过程中的干扰、串扰以及信号完整性问题。同时，极细同轴线束可以利用不同AWG规格进行针对性设计，并通过不同Pin数量和线长组合适应高密度内部连接需求。CABLINE®-CA支持10Pin至60Pin等多种规格，0.4mm Pitch也能够满足紧凑型设备内部空间要求。因此，“极细同轴线束是否能替代FPC”的答案应当是：**在满足连接器、空间、信号、阻抗、EMI和机械可靠性等设计条件的前提下，部分FPC应用完全可以采用极细同轴线束方案替代，但并不是所有FPC都适合直接替换。**对于高速显示、工业视觉、摄像模组、AI设备等应用，更应该根据实际SI/PI验证结果确定方案。

如果工程项目正在使用 I-PEX 82652-100B-02-D，希望寻找兼容或国产替代线束，建议工程师和采购人员按照“Pin数—线径—长度—Pin Assignment—连接器—阻抗—应用速率”这一思路逐项确认，而不是仅凭外观或连接器型号判断是否能够替代。对于本产品，应重点核对40Pin、AWG#40、100mm、1-N以及线材端20634-140T-02等关键条件，同时确认PCB端连接器及实际设备中的Pin定义是否一致。如果客户原方案使用的是CABLINE®-CA系列，我们公司可根据客户图纸、样品及应用要求，提供I-PEX 82652-100B-02-D兼容替代线束方案，围绕极细同轴线规格、连接器匹配、线长、Pin Assignment及生产工艺进行针对性开发，帮助工程师降低重新设计的工作量，也为采购人员提供更多稳定的供应渠道。对于批量项目，还可以根据实际需求进一步优化线材、长度及线束结构，在满足性能要求的基础上兼顾成本和交期。
