I-PEX 82865-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

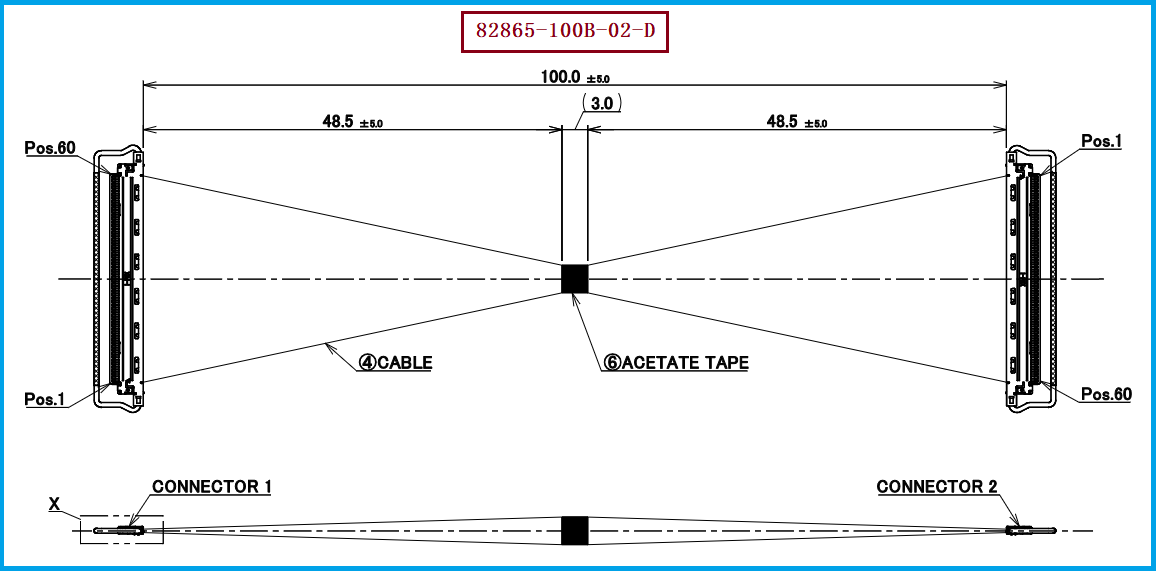

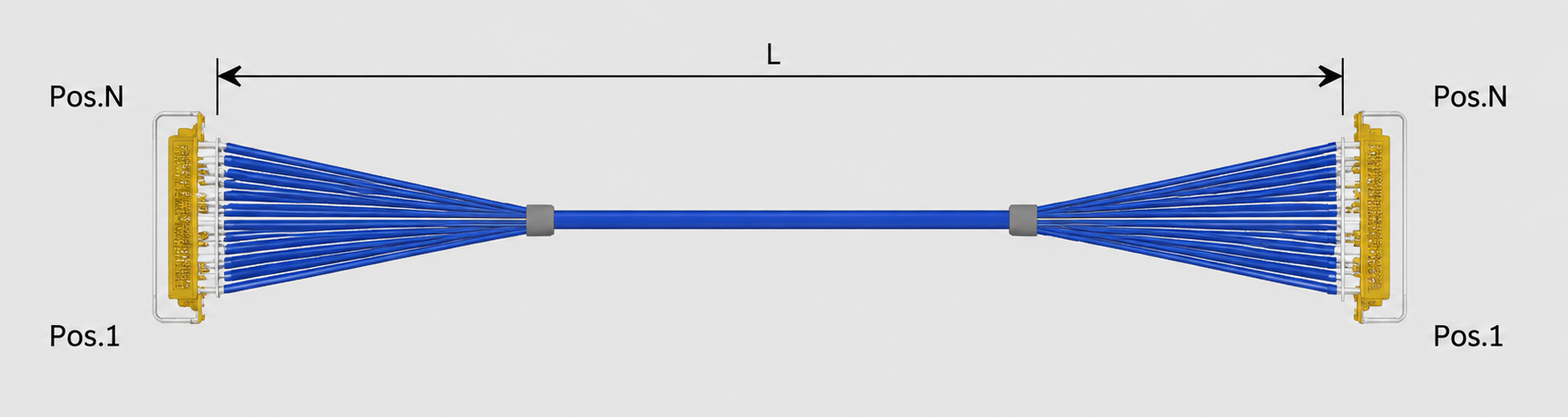

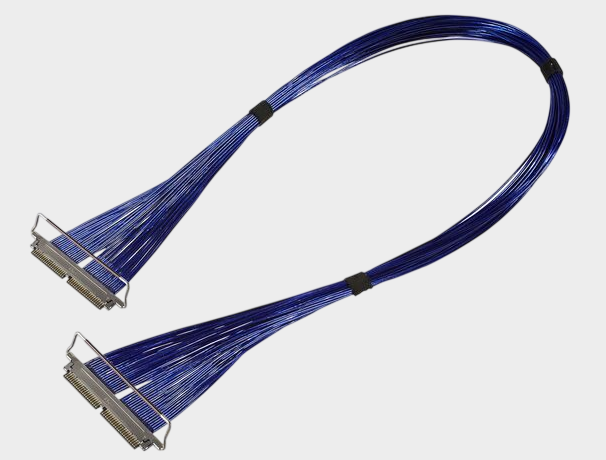

对于工程师和采购人员而言，判断一款极细同轴线束是否适合替代，不能只关注“多少Pin、多少毫米”，更应该了解其背后的材料与结构。以 I-PEX 82865-100B-02-D 为例，这是一款60Pin CABLINE®-CA极细同轴线束，图纸明确采用 60根AWG#40、50Ω Micro-Coaxial Cable，线材颜色为蓝色，标称长度为100±5mm，两端配置连接器组件，其中线材端连接器主体型号为 20634-160T-02。从材料构成来看，极细同轴线束并不是简单的一组“细铜线”，而是由同轴线材本体、绝缘材料、屏蔽结构、外部保护结构以及连接器端接组件等共同组成。对于高速信号应用而言，各种材料并非孤立存在，而是共同影响阻抗控制、信号完整性、机械强度、耐弯折能力和长期可靠性，因此在进行国产替代时，需要从“材料—结构—工艺—性能”整体进行评估。

在 I-PEX 82865-100B-02-D 中，最核心的材料就是 AWG#40、50Ω Micro-Coaxial Cable。AWG#40属于非常细的线规，在有限设备空间中可以实现高密度布线，同时60根独立极细同轴线可以分别承担不同信号通道。极细同轴线的核心并不只是中心导体，还包括围绕导体的绝缘介质以及屏蔽结构等部分；其中导体承担电信号传输，绝缘材料负责电气隔离并参与形成稳定的传输结构，屏蔽结构则用于抑制外部干扰和降低信号之间的相互影响，而外部保护层则承担机械保护作用。对于工程师来说，50Ω特性阻抗是高速信号设计中必须重点关注的参数，替代线材不能仅以“也是AWG#40”为判断依据，还需要进一步确认阻抗、线材结构、衰减、串扰以及实际高速信号表现；对于采购人员而言，也应避免只比较线径和价格，因为即使同样是AWG#40，不同材料体系和制造工艺也可能带来明显不同的电气及机械性能。

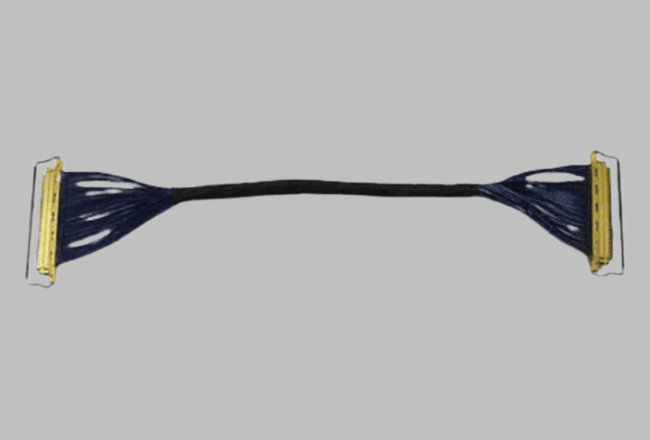

极细同轴线束的另一个关键材料体系集中在线材两端。82865-100B-02-D 配套使用的线材端连接器型号为 20634-160T-02，该型号对应CABLINE®-CA 60Pin Plug Housing；相关组件还包括连接器Plug、Shell-A以及Pull Bar等结构件。与此同时，该线束图纸还明确出现了 UV Glue（UV胶）、**Black Acetate Tape（黑色醋酸布胶带）**等材料，并规定了相应的Bonding区域。对于工程师来说，这些材料的作用不仅是“把线固定住”，更关系到极细同轴线端接区域的机械稳定性、绝缘保护和装配一致性；尤其是极细线材经过精密端接后，连接器附近属于机械应力较敏感的区域，因此胶粘固定、线材整理和端部保护都需要进行工艺控制。对于采购人员来说，寻找 82865-100B-02-D 替代产品时，应同时确认连接器型号、线材规格、端接方式以及固定材料，而不能只采购一批AWG#40同轴线再进行简单组装，因为最终交付的是完整的“线材+端接+连接器+固定工艺”线束组件。

如果工程师或采购人员正在寻找 I-PEX 82865-100B-02-D 的兼容替代方案，建议首先锁定几个不可忽略的核心条件：60Pin结构、AWG#40 Micro-Coaxial Cable、50Ω、100±5mm长度以及对应的 20634-160T-02 连接器组件，同时核对两端Pin Assignment、连接器外形尺寸、线束出口方向和设备安装空间。在此基础上，再根据具体应用确认线材的高速传输性能、端接可靠性、绝缘性能及机械可靠性。如果产品安装在笔记本显示机构、工业相机、机器人、可移动显示设备等存在振动或反复运动的场景，还需要进一步关注线材柔韧性、弯折半径以及端部应力释放设计。我们公司可提供：I-PEX 82865-100B-02-D兼容替代线束方案，可针对 20634-160T-02连接器、AWG#40极细同轴线、60Pin及50Ω传输要求进行线束制造与方案匹配，并可根据客户实际产品结构对长度、Pin Assignment、端接和线束成形等要求进行定制，为工程师样品验证及采购国产替代提供完整的极细同轴线束解决方案。
