在手机、工业相机、机器视觉、AI摄像头、AR/VR以及各种嵌入式视觉设备中，MIPI接口承担着摄像头、显示模组与主控芯片之间的大量高速数据传输任务。随着摄像头像素、帧率和数据带宽不断提升，MIPI信号对线束的阻抗一致性、串扰控制、信号损耗以及结构尺寸提出了更高要求。MIPI信号怎么选极细同轴线？对于工程师而言，首先不能只看线径是否足够细，而应该结合MIPI接口速率、通道数量、传输距离、设备内部空间以及信号完整性要求综合判断。极细同轴线通过独立屏蔽结构能够更好地控制高速信号传输环境，同时具备柔性高、体积小、适合高密度布线等特点，因此特别适合摄像头模组、显示模组和紧凑型高速电子设备内部连接。

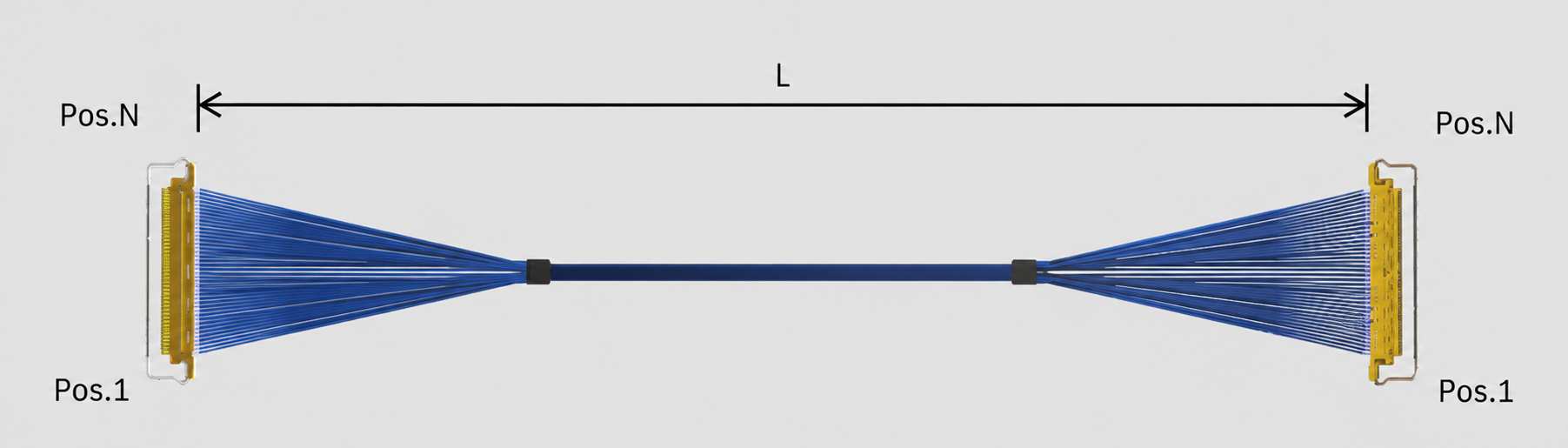

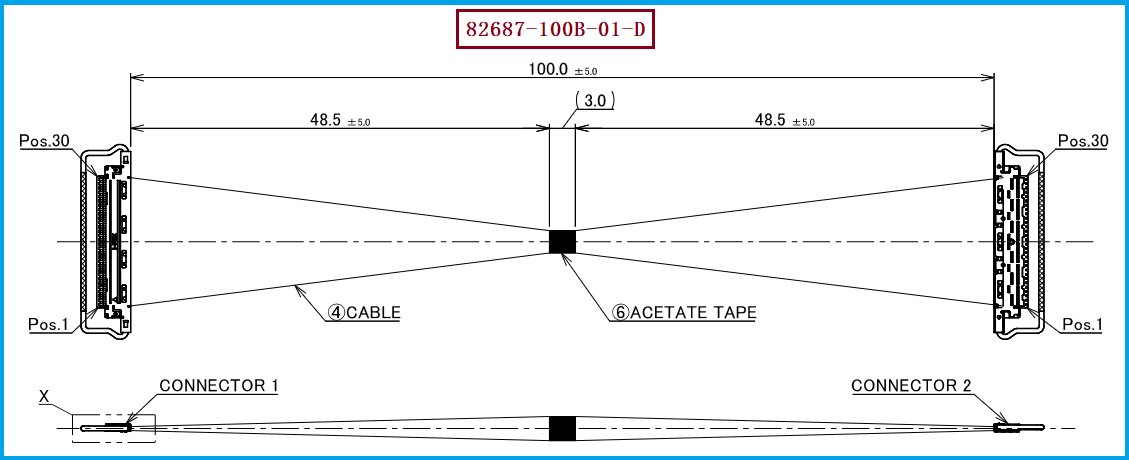

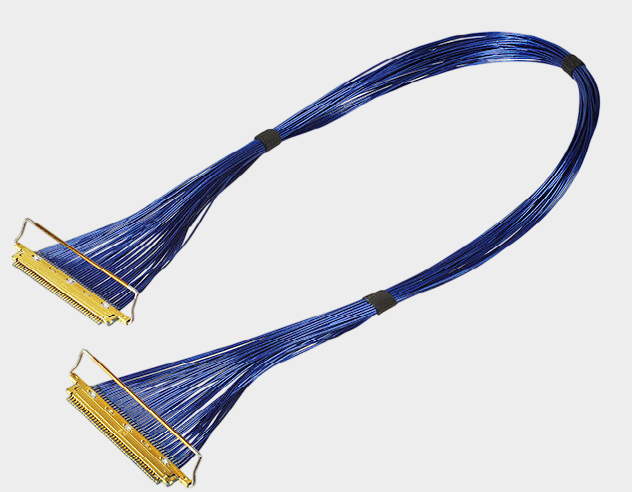

本次介绍的 I-PEX 82687-100B-01-D 对应 CABLINE®-VS 30P HARNESS，工程图中采用30根 AWG#40、50Ω Micro-Coaxial Cable，成品长度为100.0±5.0mm，线位定义为1-1，即两端对应Pin进行直通连接。该线束使用的线材端连接器组件型号为 20454-230T，对应30Pin、0.5mm Pitch的高密度连接结构。对于MIPI应用而言，30路高速信号连接可以为多通道数据传输提供紧凑的内部连接方案，而AWG#40极细同轴线能够在有限设备空间内实现高密度布线。工程师进行选型时，应特别关注50Ω阻抗、线束长度、Pin定义以及连接器匹配关系；采购人员在询价或导入替代供应商时，也应将这些参数作为完整技术条件，而不能只按照“30Pin极细同轴线束”进行简单替换。
MIPI高速信号并不是“线越细越好”或“线越短越好”，真正重要的是整条高速链路的匹配与一致性。线束长度增加后，信号传播时延和高频损耗会随之变化；如果多条MIPI通道之间存在明显长度差，还可能产生通道间时延偏差，从而压缩系统时序裕量。因此，类似 I-PEX 82687-100B-01-D 这样的100±5mm规格，在进行兼容替代时应尽量保持原有长度和结构。如果设备确实需要改变长度，则建议重新进行阻抗、插入损耗、回波损耗、串扰以及Skew等信号完整性验证。同时，连接器也属于高速链路的重要组成部分，20454-230T、30Pin、0.5mm Pitch等规格需要与设备端接口准确匹配。只有线材、连接器、长度、线序和端接工艺共同满足要求，才能降低MIPI高速信号在实际应用中出现衰减、反射、串扰和数据异常的风险。
对于需要进行 I-PEX 82687-100B-01-D 国产替代的工程师和采购人员，建议首先根据设备端实际接口确认连接器系列，再核对20454-230T、30Pin、0.5mm Pitch、AWG#40、50Ω、100±5mm以及1-1线位等关键参数；如果应用于MIPI摄像头或机器视觉设备，还应根据实际MIPI速率和通道数量进行信号完整性验证。需要特别注意的是，I-PEX不同CABLINE系列在连接器结构、配合方式及应用规格上存在差异，不能仅凭Pin数量相同就判断可以直接替换。我们公司专注于极细同轴线束生产制造，可根据客户提供的原装线束、产品料号、工程图纸以及设备接口要求进行兼容开发，我们公司可提供 I-PEX 82687-100B-01-D兼容替代线束方案，并可围绕MIPI摄像头、工业相机、机器视觉、高速显示等应用提供相应的极细同轴线束定制与国产替代支持。
MIPI选线的核心不是“越细越好”，而是高速链路整体匹配
对于MIPI高速信号而言，极细同轴线束的价值在于能够在有限空间内兼顾高密度布线、信号隔离、阻抗控制和柔性连接。以 I-PEX 82687-100B-01-D 为例，其30Pin、0.5mm Pitch、20454-230T、AWG#40、50Ω、100±5mm、1-1线位共同构成了完整的产品规格。工程师在进行MIPI线束设计时，应从接口速率、传输距离、线束长度、通道一致性和连接器匹配等方面综合评估；采购人员则应把这些参数作为替代供应商技术审核的重要依据，而不是只比较单价和外观。我是【3W电子元器件网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。我们持续专注于极细同轴线束国产替代研究与市场应用方案开发，如果您正在寻找 I-PEX 82687-100B-01-D 或类似规格极细同轴线束的兼容替代产品，欢迎联系我们进行样品、规格和采购需求沟通。未经本站同意或授权，任何人不得以任何形式全部或部分复制、转载、分发、引用、更改、广播或发布内容，也不得有其他侵犯本站版权的行为。
