I-PEX 82874-100B-02-D CABLINE®-CAL 40AWG/50Ω 系列极细同轴线束替代品

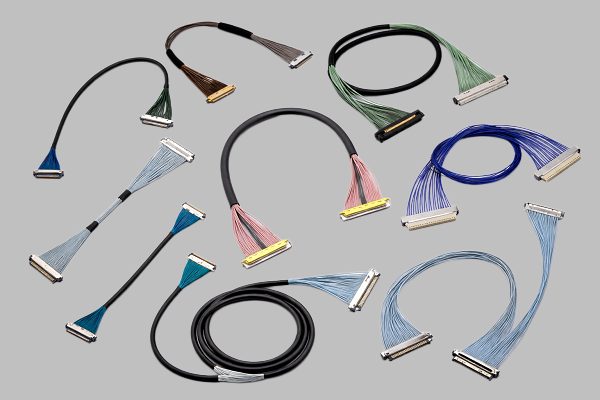

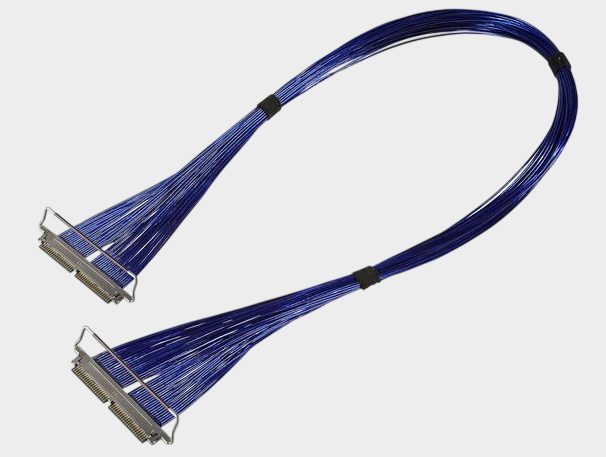

在笔记本电脑、显示模组、视觉设备及其他空间受限的电子产品中，连接器尺寸、线材直径与高速信号传输往往需要同时满足，因此极细同轴线束的兼容设计不能只关注“能否插上”，还需要关注机械尺寸、电气性能和线序等完整规格。I-PEX CABLINE®-CAL采用0.4mm Pitch、水平对插结构，嵌合高度为0.73±0.07mm，官方资料显示30Pin和40Pin均可使用，并支持AWG38、AWG40、AWG42、AWG44 Micro-Coax。 本文介绍的 I-PEX 82874-100B-02-D属于CABLINE®-CAL 30Pin极细同轴线束，采用 AWG#40 Micro-Coax、50Ω、蓝色线材、300.0±5.0mm长度以及1-N反向线序；其线材端使用的连接器Housing型号为 20777-030T-01。对于工程师而言，这一组合兼顾了连接器小型化与线束布线空间；对于采购人员而言，则需要将产品料号、连接器型号、AWG规格、线长及线序作为一个完整的采购规格进行确认。

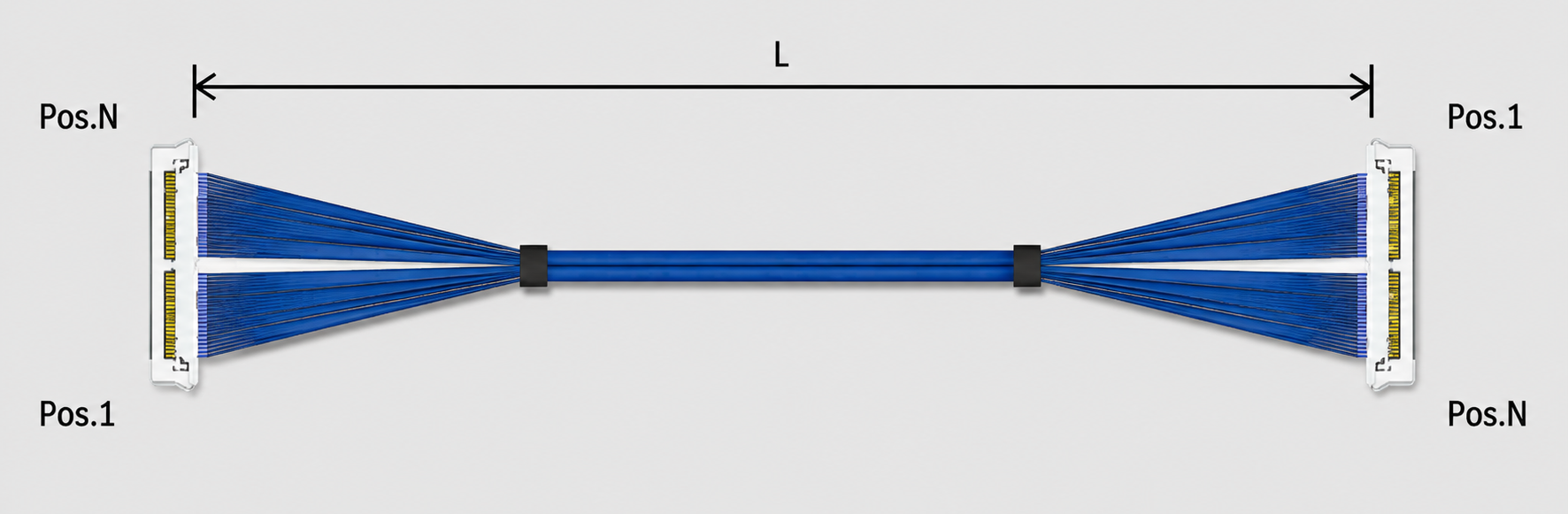

进行极细同轴线束连接器兼容设计时，最容易出现的问题就是只确认Pin数量和Pitch，却忽略连接器结构及线束电气定义。以 82874-100B-02-D为例，它对应的是CABLINE®-CAL 30Pin、40AWG、300mm、1-N结构，I-PEX官方页面也明确列出了该料号；因此替代设计不仅需要匹配 30Pin、0.4mm Pitch和20777-030T-01，还要确认连接器的水平对插方向、嵌合高度、线材规格、阻抗、出线方式以及实际Pin Assignment。 特别是该线束采用1-N反向线序，并非普通的1-1直通结构，即一端Pin30对应另一端Pin1、Pin29对应Pin2，以此类推。如果替代产品只做到机械尺寸兼容，却将线序制作错误，可能出现设备无法正常通信的情况。因此，工程师在进行兼容开发时，应把“连接器机械匹配+线材规格+电气参数+线序”作为整体进行验证，而采购人员也应避免仅依据连接器外观或Pin数量进行供应商比价。

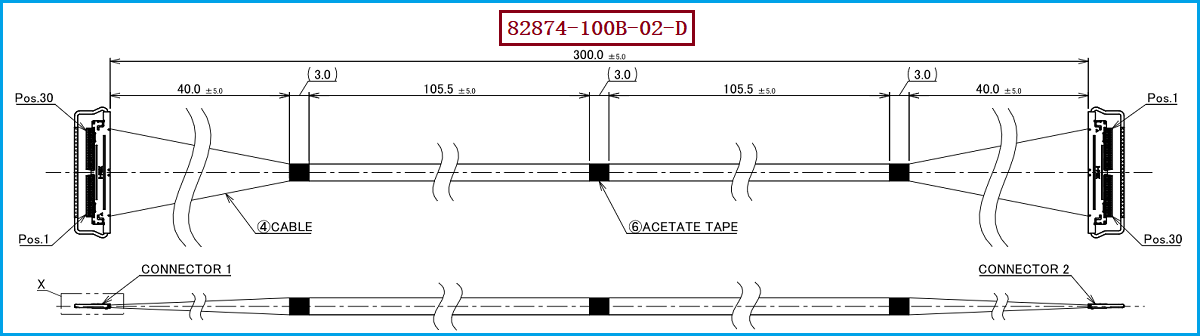

对于 I-PEX 82874-100B-02-D的替代开发，连接器兼容性首先体现在结构尺寸方面。CABLINE®-CAL官方资料显示，其连接方向为Horizontal，嵌合高度0.73±0.07mm、深度5.5mm，40Pin嵌合后的高度最大约0.80mm，设计定位之一就是低空间应用。 其次是线材与电气参数，82874工程图采用30根 AWG#40、50Ω Micro-Coax，额定电压30V、耐电压AC250V、绝缘电阻50MΩ Min. @DC100V，线束工作温度为80℃ Max.；而CABLINE®-CAL连接器系列本身支持AWG38～AWG44 Micro-Coax，AWG#40的官方额定电流为0.3A/contact。需要特别注意，I-PEX产品页面的高速测试参考条件为CABLINE®-CAL 30Pin、AWG#40、45Ω、100mm、GSSGSSG，属于连接器系列的参考测试条件，并不能直接等同于82874这款300mm、50Ω线束的实际性能。 因此，替代产品导入时还应结合实际线长、阻抗和终端设备进行信号完整性验证。

对于工程研发和采购替代而言，建议以 I-PEX 82874-100B-02-D的完整规格作为基准，而不是简单寻找一款“30Pin极细同轴线”。重点应确认 CABLINE®-CAL结构、20777-030T-01线材端Housing、AWG#40 Micro-Coax、50Ω、300±5mm、1-N反向线序以及两端连接器结构是否一致，同时结合实际设备的安装空间确认连接器嵌合高度、线束走向和弯折空间。I-PEX官方型号资料将82874-100B-02-D定义为“CABLINE-CAL harness 30pin micro-coaxial 40AWG L=300mm 1-N”，并同时提供100mm、200mm等不同长度以及1-1结构的其他型号，因此不同料号之间不能仅按照Pin数进行直接替换。 我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，可根据客户项目要求生产匹配 20777-030T-01、AWG#40、30PIN/0.4MM Pitch、300mm长度及1-N线序的极细同轴线束，为工程师样品验证、设计导入及采购国产替代提供相应方案。
