I-PEX 82883-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

极细同轴线不只是“细”，更重要的是能够传输高速信号

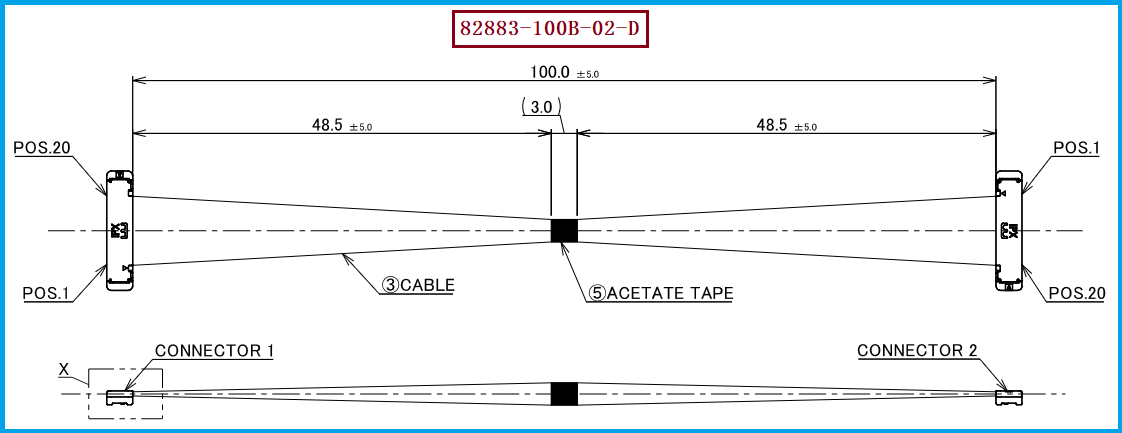

很多工程师在选择内部连接线时，首先关注的是线径、长度和连接器尺寸，但对于高速电子设备而言，极细同轴线的价值并不只是节省空间，更重要的是能够承担高速信号传输任务。以 I-PEX 82883-100B-02-D 为例，该产品属于CABLINE®-SS 20Pin极细同轴线束，采用 Micro-Coaxial Cable AWG#40，标准长度为100mm，线序为1-N，线材端使用的连接器型号为 20373-R20T-06。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Pitch、垂直直角结构和水平出线设计，并以最高16Gbps/Lane作为高速应用参考。 对于笔记本电脑、显示设备、摄像头模组以及AI视觉设备而言，这类线束能够在有限空间内完成多通道高速信号连接，因此“极细”与“高速”并不是相互矛盾的两个概念。

---

极细同轴线可以传输哪些信号？高速差分信号是主要应用方向

从I-PEX CABLINE®-SS官方资料来看，该系列的参考应用覆盖多种高速接口，包括 V-by-One US、HDMI 2.1、USB 3.2 Gen2、HDMI 2.0、eDP HBR2、USB 3.1 Gen1，同时还列出了V-by-One HS 1.4、HDMI 1.3、eDP以及MIPI等标准。对应的参考速率从数Gbps/Lane一直覆盖到16Gbps/Lane。 因此，从应用角度来看，极细同轴线可以用于显示数据、摄像头数据、高速USB数据、MIPI类高速信号以及其他高速差分信号连接。例如笔记本电脑主板与显示模组之间的高速显示链路、摄像头模组与主控板之间的数据链路，都可能使用极细同轴线束。对于工程师而言，真正需要确认的并不是“极细同轴线能不能传高速信号”，而是具体线材结构、阻抗、长度、连接器以及系统速率是否经过匹配和验证。

---

AWG#40极细同轴线为什么适合高速设备内部连接

AWG#40 是这款 I-PEX 82883-100B-02-D 的关键线材规格，连接器端对应 20373-R20T-06。CABLINE®-SS官方支持Micro-Coaxial Cable AWG36、AWG38、AWG40和AWG42，其中AWG40属于该系列明确支持的规格；官方高速性能测试参考条件采用AWG#40、45Ω、100mm Micro-Coaxial Cable，并使用GSSGSSG Pin Assignment进行测试。 这种结构的优势在于，信号导体与屏蔽结构形成相对稳定的传输环境，可以更好地控制高速差分信号传输过程中可能出现的串扰、反射和损耗问题，同时AWG#40较小的线径也有利于设备内部高密度布线。需要强调的是，45Ω是I-PEX特定高速测试条件下的参考值，并不能直接说明所有采用AWG#40的82883-100B-02-D系统都固定为45Ω；实际项目仍应结合具体线材和系统进行阻抗及信号完整性验证。

---

选型和兼容与替代方案参考及建议

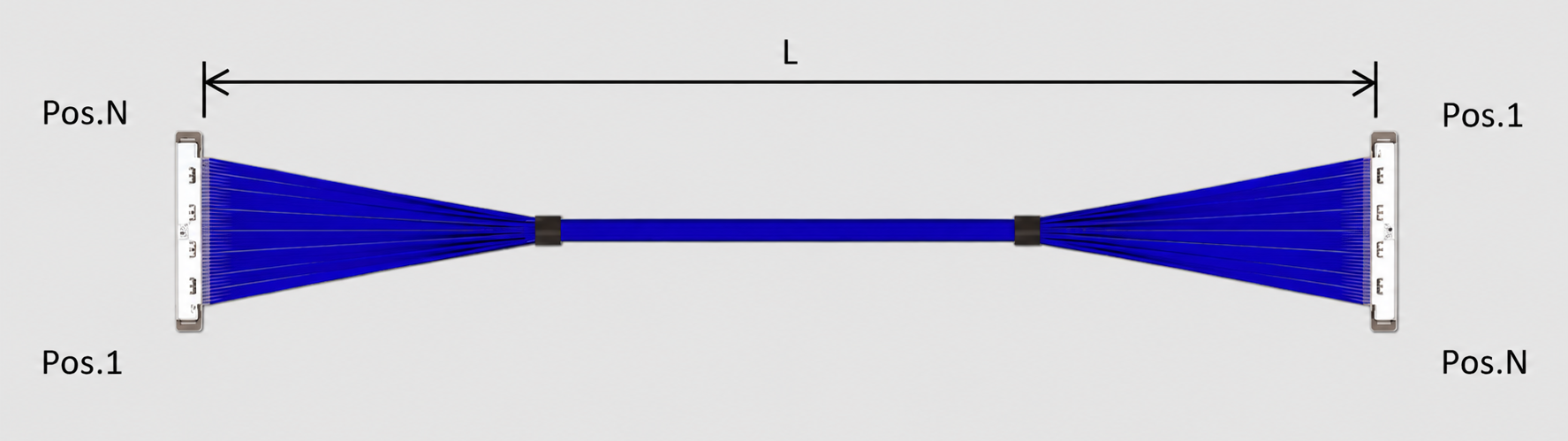

如果工程师或采购人员需要寻找 I-PEX 82883-100B-02-D 的兼容替代线束，建议不要只核对“20Pin”这一项，而应同时确认 20Pin、0.4mm Pitch、AWG#40、100mm、1-N线序以及20373-R20T-06线材端连接器等关键参数。I-PEX官方型号资料显示，CABLINE®-SS 20Pin还存在200mm的82069-100B-02-D和300mm的82884-100B-02-D，因此同样是20Pin，长度和料号并不相同。 对于高速应用，还需要进一步确认差分阻抗、插入损耗、回波损耗、串扰以及端接一致性等指标。我们公司可提供：I-PEX 82883-100B-02-D兼容替代线束方案，可围绕原产品的连接器配置、AWG#40极细同轴线、线序、长度及实际安装要求进行兼容开发，为工程验证、样品测试以及后续批量采购提供对应的极细同轴线束产品。

---

从高速显示到摄像头数据，极细同轴线的应用关键在于“信号+空间”同时满足
对于采购和研发人员来说，判断一款极细同轴线束是否适合项目，最终还是要回到具体系统需求。CABLINE®-SS采用0.4mm Pitch，连接器结合高度约1.65±0.2mm、深度3mm，并支持10、14、20、30、32、35、40和50Pin规格；官方还展示了线束穿过小型转轴的应用方式，因此特别适合空间紧凑且需要高速数据传输的设备内部连接。 对于 I-PEX 82883-100B-02-D 这款20Pin、AWG#40、100mm极细同轴线束，可以重点考虑高速显示、摄像头模组、设备内部高速数据连接等应用。在实际选型时，工程师应根据传输速率、信号类型、线束长度、布线空间和EMI要求进行综合验证，采购人员则应依据完整料号及技术规格确认替代产品，而不是单纯按照外观或价格判断兼容性。极细同轴线可以传输的并不仅仅是普通低速信号，而是可以用于多种高速差分信号链路。I-PEX CABLINE®-SS官方资料列出了V-by-One、HDMI、USB、eDP、MIPI等高速应用参考，并通过AWG#40、100mm等特定条件进行了高速性能验证。我是【3W电子元器件网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于 I-PEX 82883-100B-02-D 而言，其核心配置为20Pin + AWG#40 Micro-Coaxial Cable + 100mm + 1-N + 20373-R20T-06，适合作为高速、小型化内部连接方案进行工程评估。对于需要国产兼容替代的项目，则应重点关注连接器匹配、线序、AWG规格、阻抗及高速信号完整性等因素。
