I-PEX 83013-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

20PIN+0.4MM超细间距，兼顾高速信号与紧凑空间布局
在高速摄像、显示模组、AI视觉设备以及笔记本内部连接中，工程师经常需要在有限空间内同时完成高速差分信号和电源的传输，这对线束的尺寸、阻抗、屏蔽、线序以及连接器可靠性提出了更高要求。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角插拔和水平出线结构，结合较窄的连接器结构，可用于空间受限的高速设备内部连接；官方产品资料显示，该系列支持10、14、20、30、32、35、40、50Pin规格，并具备最高16Gbps/Lane的高速传输定位。

本次介绍的具体产品为 I-PEX 83013-100B-01-D，属于CABLINE®-SS 20PIN、100mm、1-1线序极细同轴线束，采用AWG#40 Micro-Coaxial Cable，PDF中标注线缆特性阻抗为50Ω。线材端使用的连接器型号为 20373-R20T-06，连接器为20PIN、0.4MM间距，与对应的CABLINE®-SS结构相匹配。对于工程师而言，这类设计的价值不仅在于“线径更细”，更重要的是能够把高速信号连接与设备内部空间设计结合起来，为摄像头、显示屏、AI视觉模块等应用提供紧凑的布线方案。

---

极细同轴线束怎样实现“双路差分+电源组合”？
所谓“双路差分+电源组合”，核心不是简单地把两组信号线和电源线放进同一根线束，而是在有限Pin数中合理规划高速差分通道、参考/屏蔽路径以及电源与地线。对于采用MIPI CSI-2的摄像头系统而言，CSI-2通常运行在MIPI D-PHY或C-PHY等物理层上，其中D-PHY采用两线差分的数据Lane，并可配置一条时钟Lane；因此，当系统需要两路高速差分数据时，线束需要按照具体PHY、Lane数量及系统原理图进行对应分配。

在实际线束设计中，可以根据系统Pin定义，将高速差分信号优先安排为成对、相邻且结构对称的信号通道，同时结合GND或屏蔽结构降低串扰；剩余可用Pin再根据摄像头模组、传感器或显示模组的供电需求进行电源与地线配置。需要特别注意的是，20PIN并不意味着固定的“2组差分+若干电源”定义，实际Pin Assignment必须依据客户原理图和接口定义确认，不能仅根据连接器Pin数推断。对于高速通道，还应重点控制差分阻抗、线对一致性、长度匹配、回损、插损、串扰及连接器端接质量，从而保证信号完整性。MIPI官方资料也强调CSI-2的高速、低功耗和低EMI特性，因此线束不能只关注导通，还需要从整个高速链路角度进行验证。

---

83013-100B-01-D：把高速信号、线序与连接可靠性结合起来

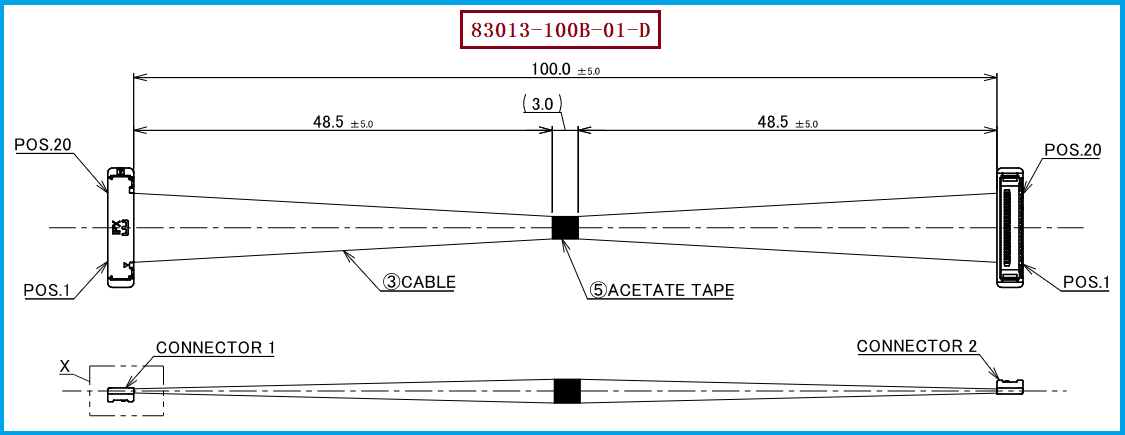

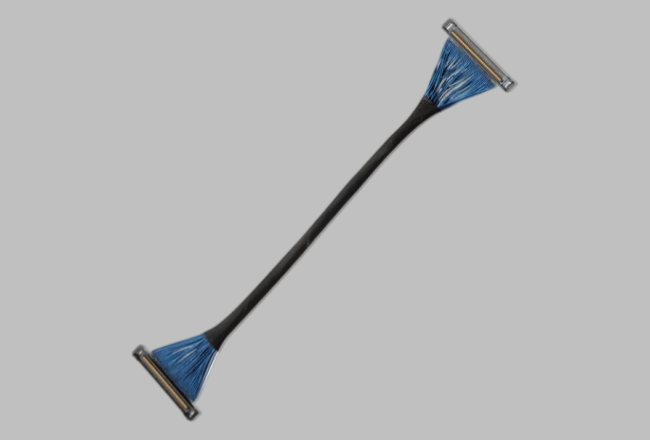

I-PEX 83013-100B-01-D的核心规格包括20P、100.0±5.0mm、1-1线序、AWG#40 Micro-Coaxial Cable以及50Ω线缆阻抗；对应线材端连接器为 20373-R20T-06，20PIN、0.4MM。从工程应用角度看，1-1线序可以让两端对应Pin进行直通连接，更适合需要明确端到端信号对应关系的设计；如果客户系统采用不同的Lane排列或需要交叉定义，则必须重新按照原理图、PCB Pin定义及连接器方向进行确认。I-PEX CABLINE®-SS本身还采用W-Point双触点设计，并支持AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable以及AWG34、AWG36 Discrete Wire，其中较粗规格可以用于需要更高电流能力的场景。

这里还需要提醒工程师和采购人员：I-PEX产品页面给出的高速性能验证条件为CABLINE®-SS 40P、AWG#40 Micro-Coaxial Cable、45Ω、100mm、GSSGSSG，用于验证其高速传输能力；而本次83013-100B-01-D具体PDF标注的是50Ω AWG#40线缆。因此，在进行MIPI CSI-2、显示信号或其他高速接口的替代设计时，应以目标设备实际链路阻抗、PHY要求和SI测试结果为依据，而不能直接把45Ω测试条件当作83013-100B-01-D的线缆规格。

---

选型和兼容与替代方案参考及建议
对于工程师，选型时建议首先确认连接器系列、Pin数、Pitch、出线方向、线序和线长，再进一步确认Micro-Coax规格、阻抗、屏蔽结构以及高速信号要求；对于采购人员，则应将具体Harness Part Number作为询价和来料确认的重要依据，而不要只写“CABLINE-SS 20P极细同轴线”。例如，本方案应明确对应 I-PEX 83013-100B-01-D、20373-R20T-06、20PIN、0.4MM、100mm、1-1、AWG#40等关键条件。I-PEX官方页面同时列出了20P的1-1线束83013/83014/83015以及1-N线束82883/82069/82884，因此采购替代时尤其需要避免把1-1与1-N型号混用。

在国产兼容替代开发过程中，除了连接器物理匹配，还应重点验证端子压接质量、线缆阻抗一致性、差分对长度及结构一致性、屏蔽连续性、插拔可靠性以及高速SI性能。对于“双路差分+电源组合”应用，还需要根据客户实际Pin定义确定电源线、GND和高速差分通道的具体分配，并结合整机测试结果进行优化。我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，可围绕20PIN、0.4MM连接器、AWG#40极细同轴线、指定长度、线序及客户实际Pin定义进行兼容替代开发，为工程师提供样品验证和量产导入所需的极细同轴线束制造支持。

---
