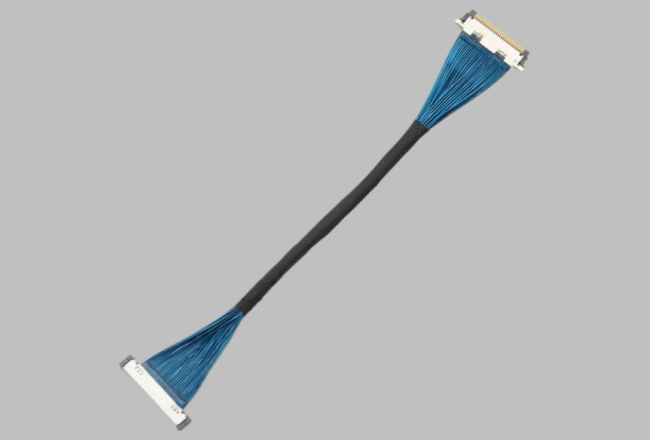

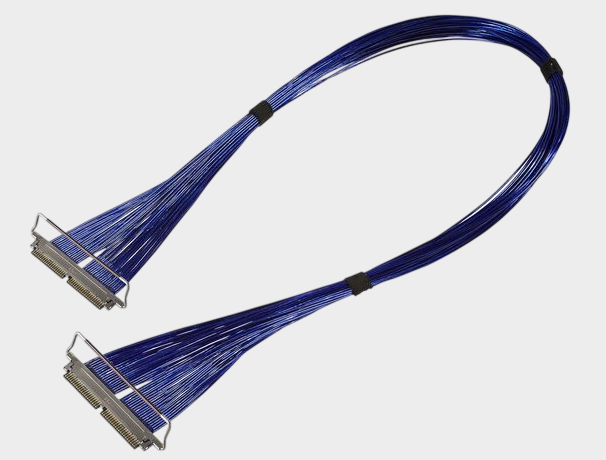

I-PEX 82885-100B-02-D：30P高速极细同轴线束在笔记本电脑、显示模组、摄像头、AI视觉设备等空间受限的高速电子设备中，极细同轴线束需要同时满足小型化、信号传输和结构装配要求。本次介绍的 I-PEX 82885-100B-02-D，属于CABLINE®-SS 30P极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40，线束长度为100mm，线序定义为1-N；线材端使用的连接器型号为 20373-R30T-06。I-PEX官方产品页面同时显示，CABLINE®-SS采用0.4mm间距、垂直直角连接结构，并支持10P至50P等多种规格。
对于工程师而言，这类产品的关键并不只是“线够不够细”，而是线径、阻抗、传输损耗、串扰、连接器结构以及实际信号速率之间需要协同匹配。对于采购人员而言，则需要进一步确认替代产品是否能够对应原型号的Pin数、线序、长度、连接器及关键电气参数，从而降低导入替代线束时的兼容风险。
如何根据信号频率选择极细同轴线线径？极细同轴线的AWG规格与导体直径直接相关，通常AWG数字越小，导体越粗；AWG数字越大，线材越细。在高速信号应用中，不能简单理解为“频率越高就一定要选择越粗的线”，而应根据信号速率、实际频谱、阻抗要求、线长、衰减和空间条件综合确定。
频率升高后，信号在传输过程中的损耗、反射和串扰问题通常更加值得关注，因此线径选择应与特性阻抗和线缆结构一起考虑。I-PEX CABLINE®-SS官方支持的Micro-Coaxial Cable包括AWG36、AWG38、AWG40和AWG42，其中AWG42特别注明存在特性阻抗不匹配问题；同时官方高速测量条件采用40P、AWG#40、45Ω、100mm及GSSGSSG，并用于16Gbps/Lane应用验证。
因此，在工程选型时，AWG40可以作为高速、小型化极细同轴线束中的一个典型规格，但并不意味着所有高速信号都必须使用AWG40。实际项目应结合目标接口、阻抗体系、线束长度及SI测试结果确定最终线径。例如空间更加紧凑时可以考虑更细线径，而对衰减、电流承载或机械强度有更高要求时，则需要评估更大线径方案。

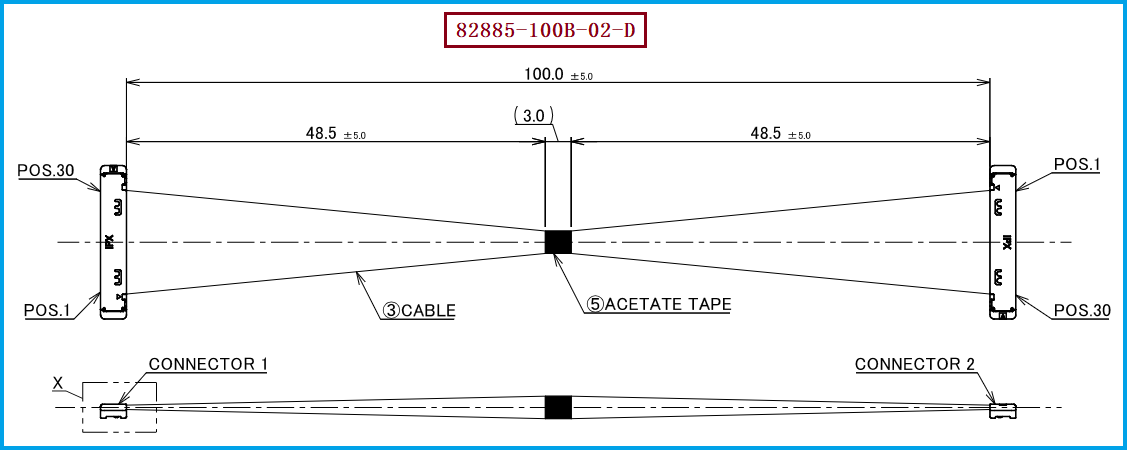

为什么82885-100B-02-D采用AWG#40？I-PEX 82885-100B-02-D是一款30P、100mm、1-N的CABLINE®-SS极细同轴线束，采用AWG#40 Micro-Coaxial Cable。对于100mm左右的设备内部连接，AWG40能够在尺寸、布线空间和高速信号传输之间形成较好的工程平衡。需要注意的是，82885具体工程图所对应的线材阻抗为50Ω，因此不能直接将I-PEX页面上“40P、AWG40、45Ω、100mm”的高速测量条件等同于82885本身的全部性能指标。
从产品结构来看，CABLINE®-SS采用0.4mm Contact Pitch，结合高度约1.65±0.2mm，连接器深度约3mm，并采用W-Point双触点设计。这样的结构有利于在有限空间内完成多通道高速信号连接，同时兼顾连接可靠性。对于工程师来说，在设计高速显示、摄像头或其他高速数据链路时，应重点验证插损、回损、串扰、眼图以及阻抗连续性，而不是只依据AWG线径判断能否满足目标速率。

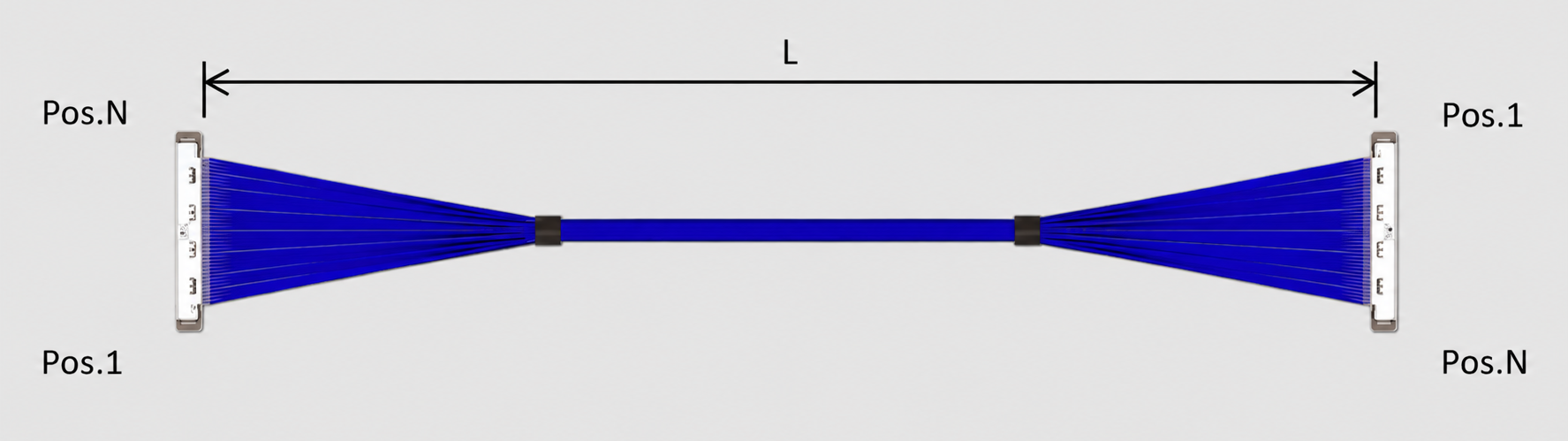

选型和兼容与替代方案参考及建议如果客户现有设计采用 I-PEX 82885-100B-02-D，进行兼容替代时，建议首先确认30P数量、100mm线束长度、1-N线序、AWG#40 Micro-Coaxial Cable以及连接器型号 20373-R30T-06；同时还需要核对另一端连接器、安装空间、出线方向以及实际设备对阻抗和高速信号完整性的要求。I-PEX官方资料显示，CABLINE®-SS还提供20380系列Plug Cable Assembly、20373系列Plug Housing和20374系列Receptacle等配套型号，30P对应的Receptacle为20374-R30E-31。
对于采购人员而言，替代线束不能只按照“同样30P、同样100mm”进行判断，而应要求供应商提供对应工程图、线材规格、阻抗数据和样品验证结果；对于工程师而言，则建议在样品阶段结合实际主板和终端设备进行信号完整性验证，确认替代线束在目标速率下满足系统要求。
我们公司可提供：I-PEX 82885-100B-02-D兼容替代线束方案，可围绕30P、AWG#40 Micro-Coaxial Cable、100mm长度、1-N线序及20373-R30T-06配套结构进行兼容替代开发，并可根据客户设备的实际尺寸、线长、线序及高速信号要求进行线束方案匹配。
线径选择要从“频率”回到“系统”极细同轴线的线径选择并不是单独看信号频率，而是需要将信号速率/频谱、AWG线径、特性阻抗、线长、衰减、串扰、连接器和设备空间综合考虑。对于I-PEX 82885-100B-02-D这类30P、AWG#40、100mm的CABLINE®-SS极细同轴线束，其价值就在于将高速信号连接与小型化结构结合起来。我是
