I-PEX 83022-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

极细同轴线束在笔记本电脑、显示模组、工业设备、摄像头及其他空间受限设备中，往往需要经过转轴、狭窄结构或反复活动区域，因此线束寿命不仅取决于导体本身，还与弯折半径、出线方向、固定方式、装配应力及实际运动状态密切相关。以 I-PEX CABLINE®-SS 系列为例，其连接器采用0.4mm间距、Vertical Right Angle垂直直角结构，结合高度约1.65±0.2mm，并采用水平出线设计，官方资料也展示了该系列线束穿过小型转轴的应用特点。对于工程师而言，在设计阶段合理规划线束走向、避免连接器根部急弯，并预留适当的运动余量，是降低长期机械疲劳、提高使用寿命的重要措施。

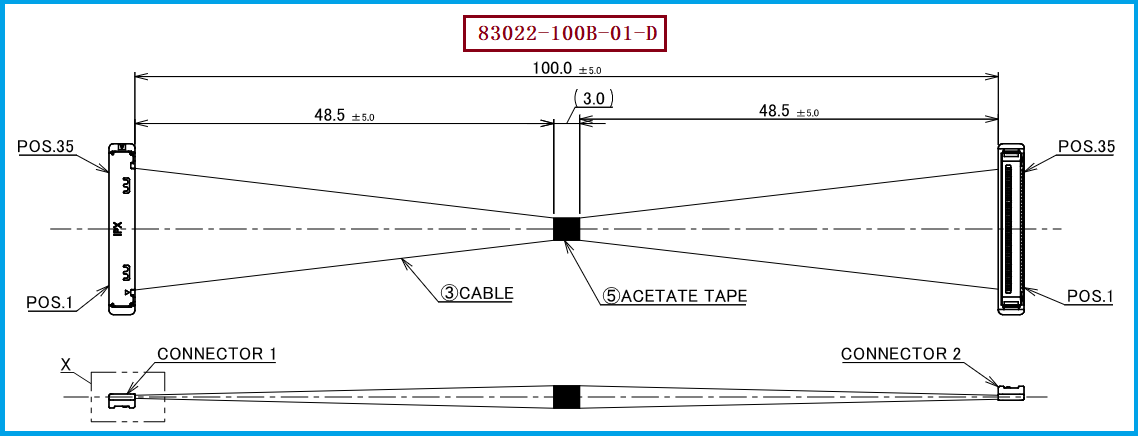

极细同轴线束的线径较细，实际生产过程中需要重点控制剥线、端部处理、屏蔽层处理、芯线连接以及连接器组装等工艺。如果端部受到过度拉扯、弯折半径过小，或者固定位置不合理，长期使用后容易形成应力集中，进而增加芯线、绝缘层或屏蔽结构发生损伤的风险。因此，对于本次 I-PEX 83022-100B-01-D 35Pin、100mm、1-1线序的极细同轴线束，配套线材端连接器型号为 20373-R35T-06，替代生产时应重点保证连接器匹配、端部加工精度以及线束出线后的应力释放。I-PEX官方资料显示，20373-R35T-06对应CABLINE®-SS 35Pin Plug Housing，83022则对应35Pin、100mm、1-1结构的官方线束型号。

如果希望极细同轴线束在实际设备中保持较长的使用周期，不能只关注“能否导通”，还需要从材料选择和制造一致性进行控制。生产过程中应避免导体损伤、绝缘层划伤以及屏蔽结构破坏，同时控制端部加工尺寸、压接或连接状态和线束成型一致性；对于存在反复运动的应用，还应结合实际装机状态进行弯折、拉力、摆动或循环运动验证，并通过导通监测及时发现潜在的瞬断问题。CABLINE®-SS本身采用W-Point双触点结构，官方资料强调其在恶劣环境下保持较好接触品质的设计特点；该系列同时支持10、14、20、30、32、35、40、50Pin，并可配合多种Micro-Coaxial Cable规格，为不同空间和信号需求提供选择。

对于工程师和采购人员而言，选择 I-PEX 83022-100B-01-D 的兼容替代线束时，建议首先核对35Pin数量、100mm线长、1-1线序以及线材端连接器 20373-R35T-06，再进一步确认实际使用的极细同轴线规格、阻抗、屏蔽结构、端部加工方式及设备内部弯折路径。I-PEX CABLINE®-SS官方资料列出的35Pin线束包括100mm、200mm和300mm等不同长度，其中83022对应100mm、1-1结构；因此替代方案不能只按照“同样Pin数”判断，还需要确保连接器、线序、线长、线材结构及机械尺寸能够与原设备匹配。对于批量采购项目，还应关注样品验证、批次一致性、可靠性测试及持续供货能力。我们公司可提供：I-PEX 83022-100B-01-D兼容替代线束方案，可根据客户设备结构及技术要求进行极细同轴线束的规格匹配与定制开发。
