I-PEX 83024-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

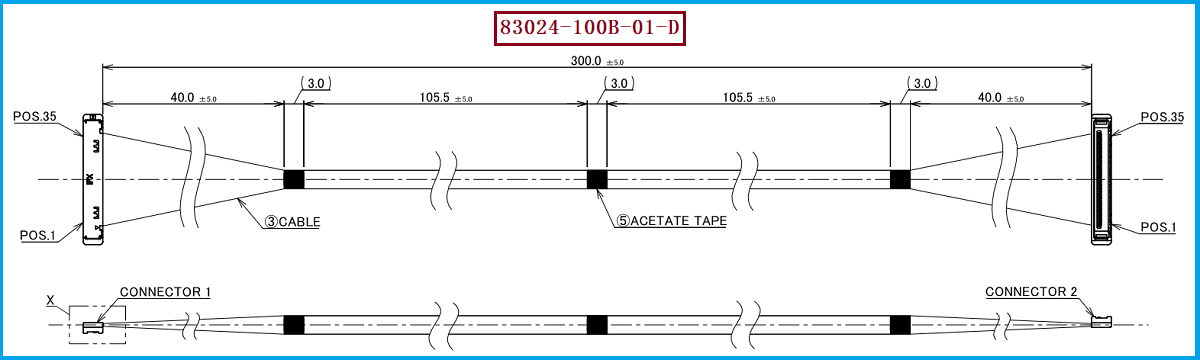

对于已经量产或正在进行产品维护的电子设备而言，一旦原厂极细同轴线束停产、供货周期延长或采购渠道发生变化，工程师首先面临的并不是简单“换一根线”，而是如何在不改变整机结构和接口定义的情况下找到可验证的替代产品。以 I-PEX 83024-100B-01-D 为例，该产品属于 CABLINE®-SS 35Pin 线束，官方资料显示其长度为 300±5mm、线序为 1-1，采用 Micro-Coaxial Cable，线材为 AWG #40、50Ω，配套连接器主体为 20373-R35T-06，另一端配套 20374-R35E-31，并使用 2182-035-03 金属盖。 因此，当原厂产品无法持续采购时，工程部门更适合按照“原型号参数→连接器匹配→线材规格→线序→尺寸结构→电气性能”的路径寻找替代方案，而不是只按照Pin数或外观进行替换。

从工程师角度来看，判断替代线束是否可用，首先需要建立完整的产品参数基准。I-PEX 83024-100B-01-D 对应 CABLINE®-SS 35Pin规格，其线材端连接器为 20373-R35T-06，35PIN、0.4MM Pitch；I-PEX 官方资料显示 CABLINE®-SS采用0.4mm接触间距、Vertical Right Angle结构，结合高度为1.65±0.2mm，35Pin属于该系列正式支持的Pin数规格。 对替代开发而言，除了连接器型号必须匹配，还需要重点核对300mm长度、1-1直通线序、AWG#40极细同轴线以及50Ω阻抗等原产品条件。特别需要注意的是，I-PEX官网对CABLINE®-SS系列的高速测试参考条件采用40Pin、AWG#40、45Ω、100mm线长，因此这组参数属于系列高速性能测试参考，不能直接替代83024-100B-01-D自身PDF中的50Ω、300mm产品规格。

对于采购人员而言，原厂停产后的替代采购不能只询问“有没有20373-R35T-06连接器”，因为连接器能够匹配，并不意味着整条极细同轴线束已经兼容。I-PEX官方推荐料号中，20373-R35T-06 对应CABLINE®-SS 35Pin Plug Housing，另有35Pin Plug Cable Assembly 20380-R35T-06以及35Pin Receptacle 20374-R35E-31；官方评估线束中还列出了35Pin、AWG#40、1-1线序的100mm、200mm和300mm产品，其中300mm的官方型号正是 83024-100B-01-D。 因此，采购在寻找替代供应商时，应将“连接器、Pin数与Pitch、线径、阻抗、线长、线序、端部结构及装配尺寸”作为一个完整的线束项目进行确认，这样才能降低替代后重新改板、改结构或重新验证的风险。

如果原厂 I-PEX 83024-100B-01-D 停产或供应受限，建议工程师首先以原PDF图纸作为基准，对替代样品进行尺寸、接口和线序核对，再通过导通、绝缘、耐压以及高速信号完整性等项目进行验证。针对本型号，替代方案至少应围绕 35Pin、0.4mm Pitch、20373-R35T-06、AWG#40、300mm、1-1线序等核心条件展开；同时根据整机实际使用情况确认阻抗和电气指标，而不能仅以“35Pin接口一致”作为判断标准。CABLINE®-SS系列本身覆盖10、14、20、30、32、35、40和50Pin，并提供多种长度和1-N、1-1线序的官方线束规格，因此也便于根据实际项目需求进行相近规格的兼容开发。 我们公司可提供：I-PEX 83024-100B-01-D兼容替代线束方案，可根据客户提供的原样线束、图纸或技术要求，对连接器、Pin数与间距、线材规格、线长、线序及端部结构进行匹配开发，为工程验证和采购导入提供极细同轴线束替代方案。
