I-PEX 83028-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

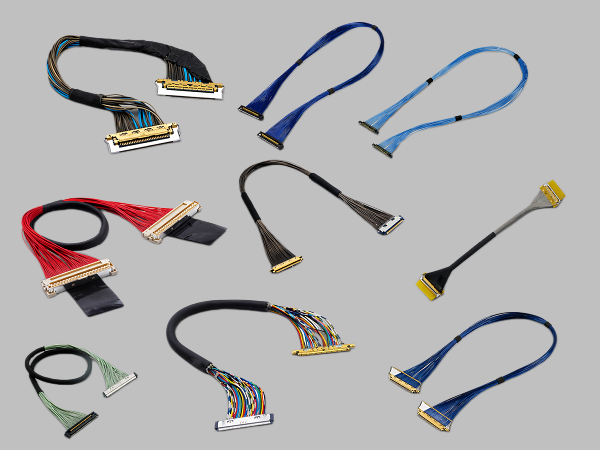

对于工程师而言，极细同轴线束的兼容替代并不是简单更换一个同规格连接器，而是需要同时验证连接器结构、Pin数、线材规格、线序、长度、出线方向以及高速信号性能。以 I-PEX CABLINE®-SS 系列为例，其连接器采用0.4mm间距、Vertical Right Angle（垂直直角）结构，结合高度约1.65±0.2mm，并提供10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格。官方资料同时给出了不同线径的适配范围以及高速应用参考，因此工程师在进行替代设计时，首先应确认原线束的连接器系列和Pin数，再核对线材端连接器、板端母座、线缆规格及机械安装空间，而不能仅依据外观尺寸判断兼容性。

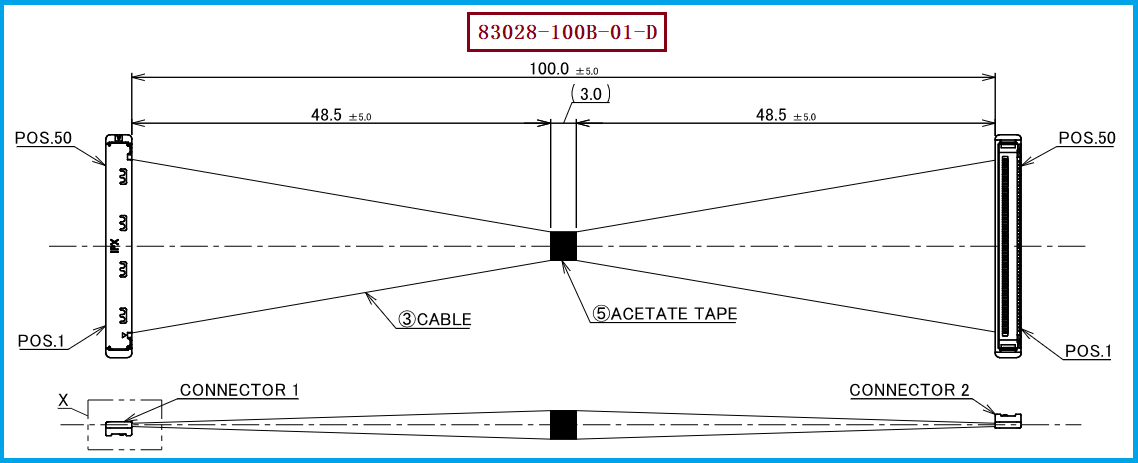

本次对应的极细同轴线束产品料号为 I-PEX 83028-100B-01-D，属于 CABLINE®-SS 50Pin、Micro-Coaxial AWG#40、100mm、1-1直通线序产品。该型号线材端使用的连接器型号为 20373-R50T-06，50Pin对应的板端连接器为20374-R50E-31；官方产品页面也明确列出了83028-100B-01-D为50Pin、100mm、1-1 Harness。 因此，在进行兼容替代设计时，可以将“50Pin＋AWG#40＋100mm＋1-1线序＋20373-R50T-06接口匹配关系”作为基础设计基准，同时根据实际项目确认线缆阻抗、外径、屏蔽结构、端接尺寸及线序定义。特别需要注意的是，I-PEX官方高速性能页面中的45Ω、AWG#40、100mm、GSSGSSG属于特定测试条件，不能简单理解为所有CABLINE®-SS线束都必须采用45Ω。

对于工程师来说，一套极细同轴线束替代方案是否可靠，至少要从四个层面进行验证：首先是机械兼容，包括20373-R50T-06连接器配合关系、50Pin间距、插拔方向、出线方向、整体高度以及100mm长度是否满足设备装配空间；其次是电气兼容，要确认AWG#40线材、电流需求、绝缘性能及额定工作条件；再次是高速信号完整性，需要根据实际接口速率和系统阻抗要求，对插损、回损、串扰以及阻抗连续性进行验证；最后是制造一致性，包括端子压接、同轴剥线尺寸、屏蔽层处理、线序、胶固及成品尺寸控制。CABLINE®-SS官方资料明确强调W-Point双触点设计，并提供相应的高速信号完整性资料，因此替代产品不能只做到“尺寸一样”，还需要做到批量制造后的性能稳定。

采购人员在寻找 I-PEX 83028-100B-01-D 的替代供应方案时，建议先锁定原型号的核心配置，再要求供应商按照同一基准进行样品验证。83028与同系列的82891、82444、82892虽然都属于CABLINE®-SS 50Pin AWG#40线束，但它们在线长及线序形式上存在差异，例如83028为100mm、1-1，而82892为300mm、1-N，因此不能仅凭“50Pin＋AWG#40”就直接视为完全等效。 对替代项目而言，更合理的方法是先确认连接器型号20373-R50T-06，再确认50Pin、AWG#40、100mm、1-1线序及实际设备安装尺寸，之后通过样品进行插拔配合、导通、耐压、绝缘、高速信号及结构可靠性验证。我们公司可提供：I-PEX 83028-100B-01-D兼容替代线束方案，可根据工程项目要求，对连接器、极细同轴线材、长度、Pin定义及线束加工工艺进行针对性匹配，为工程师提供样品验证，并为采购人员提供批量替代供应方案。
