I-PEX 83030-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

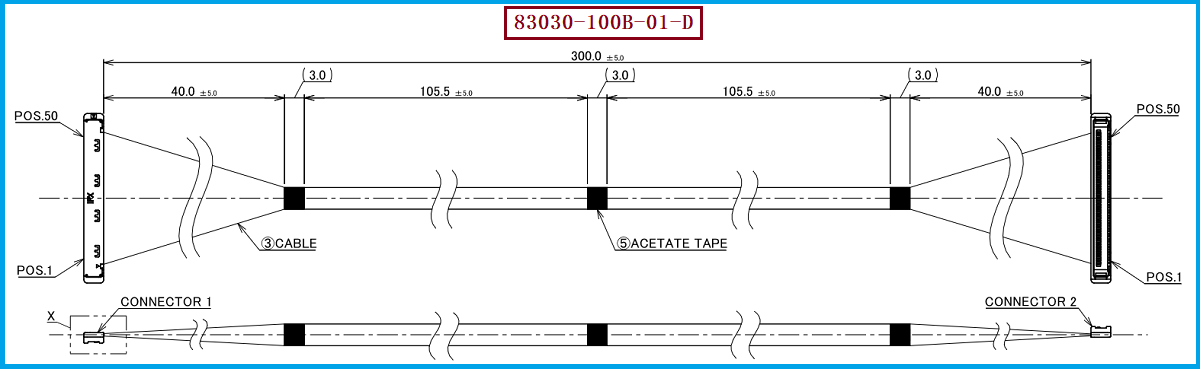

很多工程师和采购人员第一次接触极细同轴线时，都会产生一个疑问：同样是传输信号的线材，为什么极细同轴线的采购价格往往比普通线高？实际上，极细同轴线的制造难度远高于普通导线，它并不是简单地把普通线材做细，而是在极小外径下同时完成导体、绝缘层、屏蔽层以及外护套等结构的精密制造，并且还要控制阻抗、衰减、串扰及屏蔽性能。当应用进入高速信号传输后，线材的尺寸一致性和电气性能都会直接影响系统信号完整性。以本次对应的 I-PEX 83030-100B-01-D 为例，它属于CABLINE®-SS 50P 1-1线束，官方型号资料对应长度为300mm；具体83030工程图则指定使用50根AWG #40、50Ω Micro-Coaxial Cable。也就是说，采购时购买的并不是普通的50芯排线，而是由50根精密极细同轴线组成的高密度高速线束。

从工程师角度来看，极细同轴线的成本还来自后端加工难度。线材越细，剥线、裁线、端接、排列、固定和屏蔽处理的工艺窗口就越小，50根线同时进行加工时，对设备精度、治具精度以及生产人员工艺控制能力都有较高要求。I-PEX 83030-100B-01-D采用CABLINE®-SS 50PIN连接方案，线材端使用的连接器型号为20373-R50T-06，连接器50PIN、0.4MM Pitch。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，支持10、14、20、30、32、35、40、50Pin，并具有W-Point双触点设计；50P对应的Plug Housing正是20373-R50T-06。 对生产企业而言，这意味着每一个Pin位都需要准确完成端接和排列，既要满足机械装配要求，又要兼顾高速信号传输要求，所以极细同轴线束的价值不能只用“每米线材多少钱”来衡量。

对于采购人员而言，极细同轴线看起来价格高，但真正需要比较的是整个项目的综合成本。如果为了降低单价而采用普通线材或工艺能力不足的替代产品，一旦出现阻抗偏差、信号衰减、串扰增加、屏蔽效果不足、端子接触异常或者批次一致性问题，后续可能产生重新打样、设备调试、质量筛选甚至整机返工等隐性成本。CABLINE®-SS官方资料给出了40P、AWG#40、45Ω、100mm条件下的高速传输测试，并将16Gbps/Lane列为其高速应用能力；同时，该系列采用0.4mm Pitch和窄型结构，可用于空间受限的设备内部连接。 因此，对于工程师而言，应该重点验证阻抗、插损、串扰、线序、连接器匹配和信号完整性；对于采购人员，则应综合评估材料成本、加工良率、质量稳定性、交期以及批量供应能力，而不是单纯以普通线的价格作为比较基准。

如果项目原设计使用 I-PEX 83030-100B-01-D，建议工程端首先确认50PIN、0.4MM Pitch、1-1线序、300mm长度以及AWG#40 Micro-Coaxial Cable等关键条件，同时确认线材端20373-R50T-06与设备端配套连接器之间的机械及电气匹配关系。I-PEX官方CABLINE®-SS产品资料显示，50P 1-1线束还包括100mm的83028、200mm的83029以及300mm的83030，因此在进行替代选型时，应按照具体长度和线序选择对应产品，而不能只按照“CABLINE-SS 50P”进行替换。 对于需要国产化、第二供应商或降低采购成本的项目，可以围绕原产品的连接器型号、PIN数、Pitch、线径、阻抗、长度、线序及装配尺寸进行兼容开发。我们公司可提供：I-PEX 83030-100B-01-D兼容替代线束方案，可根据客户项目要求进行极细同轴线材选型、线束加工、端接及样品验证，为工程师提供兼容替代开发支持，也为采购人员提供第二供应商及国产替代方案参考。
