I-PEX 83035-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

随着8K显示、高清摄像、机器视觉、AR/VR及高分辨率图像设备的发展，图像传输的数据量持续增加，传统排线在高密度、高速传输和空间布局方面越来越难以兼顾。对于工程师而言，8K图像传输真正关注的并不是“线束能不能简单传8K”，而是高速差分信号在有限空间内能否保持足够的信号完整性，包括阻抗连续性、插入损耗、回波损耗、串扰以及EMI控制等。以8K 60Hz RGB 4:4:4 10bit为例，仅有效像素数据量就已经达到约59.7Gbps，因此实际产品通常需要根据具体接口标准，通过多Lane传输、编码或压缩等方式完成数据链路设计。极细同轴线的优势就在于能够将每一路高速信号进行独立的同轴结构控制，在较小外径下兼顾高速传输、柔性和屏蔽性能。I-PEX的 CABLINE®-UA II采用0.3mm Pitch、垂直直角结构，并针对空间受限、高速信号及EMI屏蔽应用进行设计；官方资料列出的参考标准包括USB 3.1 Gen1、V-by-One HS 1.4和HDMI 1.3。

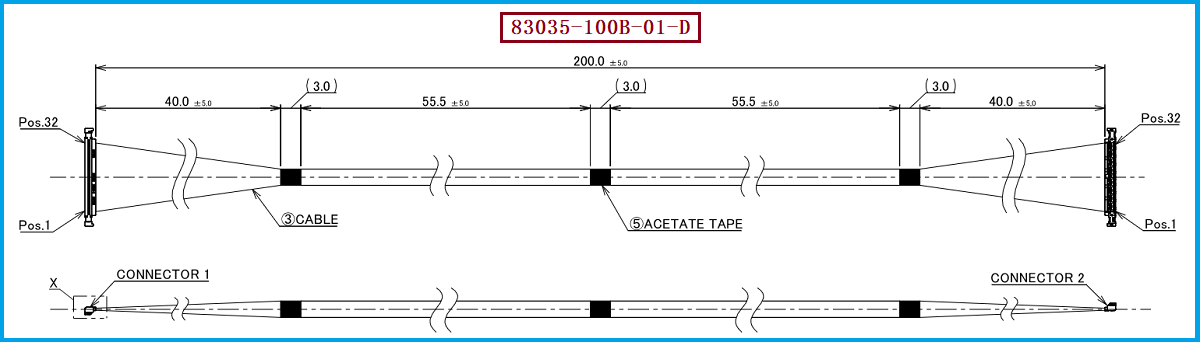

本次介绍的产品型号为 I-PEX 83035-100B-01-D，属于 CABLINE®-UA II 32Pin Micro Coaxial Harness，采用 44AWG极细同轴线材，线束长度200MM，1-1端接结构；线材端使用的连接器型号为 20497-032T-30。I-PEX官方型号资料显示，83035-100B-01-D对应32Pin、44AWG Micro Coaxial、L=200mm、1-1结构，是CABLINE®-UA II系列评估线束型号之一。 CABLINE®-UA II本身采用0.3mm端子间距，支持26/32/40/50Pin，适用AWG42、AWG44、AWG46 Micro Coaxial Cable，官方给出的插合高度约为1.27±0.1mm。对于笔记本显示模组、摄像头、机器视觉、便携式显示设备以及其他空间紧凑型高速电子设备而言，这种32P/44AWG/200MM组合可以在信号数量、线束尺寸和布线灵活性之间形成较好的工程匹配。

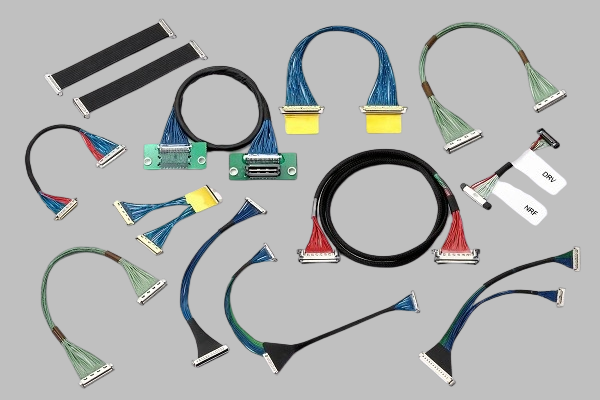

极细同轴线的核心价值并不是单纯“线径更细”，而是通过中心导体、绝缘层、屏蔽层和外护层构成相对稳定的传输结构，使高速差分信号在传输过程中受到的外部干扰和相互串扰得到控制。对于8K等高数据量图像应用，工程师需要重点关注的是整个链路的信号完整性：包括线材本身的特性阻抗、连接器端接、线长、弯折状态、PCB走线以及接地结构。CABLINE®-UA II采用屏蔽及多点接地设计，I-PEX官方明确将其定位为具有良好EMI性能的Micro-Coaxial Connector；同时，其Plug尺寸较小，官方资料还展示了采用约0.29mm外径同轴线制作的26Pin线束穿越Φ2.65mm转轴内孔的应用示例。 因此，在8K显示或高速影像设备中，极细同轴线束更适合承担多路高速差分信号的短距离内部互连，但最终能否满足特定8K接口要求，仍应依据具体协议、Lane数量、速率、线材阻抗及实测SI数据进行验证，而不能仅根据“8K”这一应用名称判断。

对于工程师选型，I-PEX 83035-100B-01-D的关键匹配信息可以归纳为：CABLINE®-UA II系列、32Pin、44AWG Micro Coaxial、200MM长度、1-1结构，以及线材端连接器 20497-032T-30。如果项目原设计采用这一型号，进行国产替代或第二供应商开发时，建议优先确认连接器系列及Pin数是否一致，再核对线材AWG、特性阻抗、外径、长度、端接方向、屏蔽结构和接地方式，同时通过插损、回损、串扰及高速误码等测试验证实际传输能力。对于采购人员而言，则应重点确认替代产品是否能够按照原始图纸保持机械尺寸、连接器匹配关系和线束长度一致，并结合批量一致性、交期、成本和质量控制能力进行供应商评估。我们公司可提供 I-PEX 83035-100B-01-D 兼容替代线束方案，可根据客户原有连接器、线材规格、长度及端接结构进行极细同轴线束的生产制造与替代开发，帮助客户降低单一品牌供应风险，并为高速显示、摄像及精密电子设备提供国产化线束配套方案。
