分类：品牌连接器

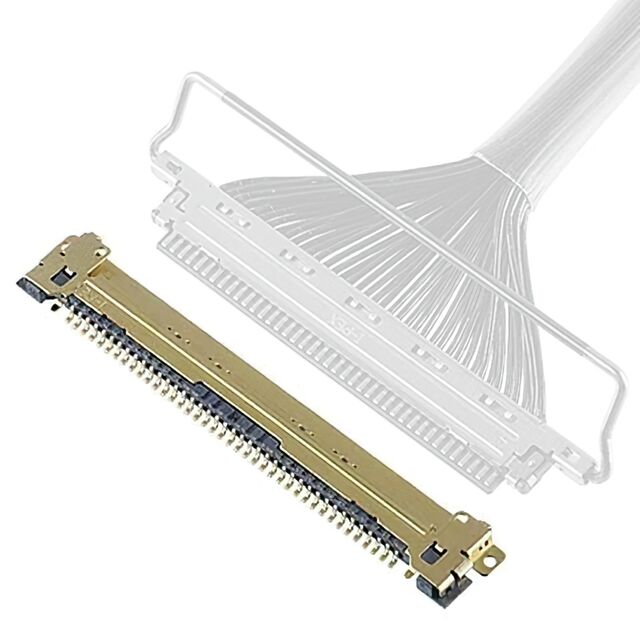

I-PEX 20455-A20E-76连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20455-A20E-76 | |
| 产品描述 | CABLINE-VS RECEPTACLE, 20P，20 位置 插座 连接器 0.020"（0.50mm） 表面贴装，直角 镀金. |
I-PEX 20455-A20E-76连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| 矩形连接器 | |
| 针座，插座，母插口 | |
| 制造商 | I-PEX |
| 系列 | CABLINE®-VS |
| 包装 | 卷带（TR） |
| 连接器类型 | 插座 |
| 触头类型 | 母形插口 |
| 样式 | 板至电缆/导线 |
| 针位数 | 20 |
| 加载的针位数 | 所有 |
| 间距 - 配接 | 0.020"（0.50mm） |
| 排数 | 1 |
| 排距 - 配接 | - |
| 安装类型 | 表面贴装，直角 |
| 端接 | 焊接 |
| 紧固类型 | 推挽式 |
| 触头表面处理 - 配接 | 镀金 |
| 触头表面处理厚度 - 配接 | 3.94µin（0.100µm） |
| 绝缘颜色 | 黑色 |
| 绝缘高度 | 0.039"（1.00mm） |
| 接触长度 - 柱 | - |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 触头表面处理 - 柱 | 镀金 |
| 接合堆叠高度 | - |
| 侵入防护 | - |
| 特性 | 固定焊尾 |
| 额定电流（安培） | 随线规而各异 |
| 额定电压 | 100VAC |
| 应用 | - |
| 绝缘材料 | 液晶聚合物（LCP） |
| 触头形状 | 矩形 |
| 触头材料 | 磷青铜 |
| 触头表面处理厚度 - 柱 | 1.97µin（0.050µm） |
I-PEX 20455-A20E-76连接器产品(系列)简介：
CABLINE-VS微同轴连接器是一款符合VESA标准的高性能连接器，专为高达20 Gbps/lane的数据传输设计。其0.5 mm的间距和横向配对类型使其特别适合空间有限的应用，广泛应用于USB4 Gen3和Thunderbolt 4等高速数据传输需求。
该连接器配备机械锁定条，确保连接的稳固可靠，能够适配最大外径为0.5 mm的微同轴电缆，信号擦拭长度为0.61 mm，支持45Ω或50Ω电缆，确保高信号完整性。CABLINE-VS连接器的高度为1.0 mm（±0.1 mm），宽度和深度设计合理，便于在各种PCB布局中安装。它适用的标准包括USB4 Gen3、Thunderbolt 4（20 Gbps/lane）、PCle（16 GT/s）和eDP（8.1 Gbps），满足多样化市场需求。凭借卓越的性能和市场表现，CABLINE-VS已成为笔记本电脑面板连接器市场的首选，助力高速数据传输解决方案的发展。
I-PEX 20455-A20E-76连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Cabline VS |
