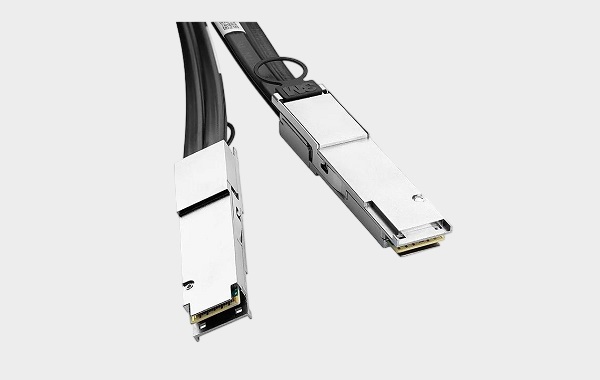

3M 9QJ0-114-22-0.50 DAC线缆替代选型

随着云计算、人工智能和高性能计算的发展，服务器、交换机和存储设备之间对高速互连的需求不断提升。在数据中心网络架构中，高速DAC（Direct Attach Copper）线缆组件成为短距离高速传输的重要解决方案。3M推出的9Q系列高速Twin Axial线缆组件便是这一领域的典型产品，其中型号 9QJ0-114-22-0.50 是用于QSFP28接口的高速铜缆组件，广泛应用于服务器与交换机之间的100G高速连接场景。该类线束组件兼顾高速性能、空间利用率与成本优势，在高密度机架部署中具有较高的应用价值。

一、3M 9QJ0-114-22-0.50线束组件特点

3M 9Q系列线缆组件采用Twin Axial双轴结构设计，主要用于高速网络设备之间的直连传输。型号 9QJ0-114-22-0.50 主要技术特性包括：

1、基本参数

  •  线缆类型：Twin Axial 双轴高速铜缆

  •  接口形式：QSFP28 to QSFP28

  •  线缆长度：0.5 m

  •  导线规格：30 AWG

  •  通道结构：4通道高速传输

  •  总带宽：最高支持100Gbps

2、结构与性能特点

  •  采用高度柔性的扁平TwinAx线缆结构，便于在高密度设备中布线

  •  连续屏蔽设计，可降低串扰并保持稳定的信号完整性

  •  可在较小弯曲半径下进行布线，适合机架内部紧凑空间

  •  符合主流高速通信协议及行业标准

3、典型应用场景

  •  数据中心交换机互联

  •  服务器与存储设备高速连接

  •  HPC高性能计算系统

  •  高速网络设备互联

在短距离高速互连场景中，DAC铜缆相比光模块方案具有成本低、功耗低和部署简单等优势，因此在0.5m–3m范围内应用非常普遍。

二、选型和兼容与替代方案参考及建议

在实际项目中，企业在选择类似 3M 9QJ0-114-22-0.50 的高速线束组件时，通常需要重点关注以下几个方面：

1、接口与协议兼容性

  •  确认设备端口类型是否为QSFP28

  •  确认是否支持100G Ethernet或相关协议标准

  •  确保EEPROM编码与交换机系统兼容

2、线缆长度与线规选择

  •  0.5m—2m通常采用30AWG线缆

  •  2m以上通常使用26AWG以保证信号完整性

  •  根据机柜布局合理选择长度，减少冗余布线

3、替代方案建议

对于部分项目而言，原厂品牌产品在交付周期或成本方面可能存在一定压力，因此可考虑性能兼容的国产替代方案。

  •  国产兼容方案通常具备以下特点：

  •  完全兼容QSFP28标准接口

  •  支持100G DAC高速传输

  •  EEPROM可根据主流交换机进行定制编码

  •  可根据需求提供不同长度和线规定制

通过合理选型和兼容验证，国产替代线束组件在性能、稳定性以及成本控制方面都能够满足多数数据中心与网络设备应用需求。

3M 9QJ0-114-22-0.50 高速线束组件属于典型的100G QSFP28 DAC铜缆解决方案，其采用Twin Axial结构，在高速信号传输、灵活布线以及数据中心高密度部署方面具有明显优势。在实际项目中，通过合理的选型策略和兼容验证，不仅可以确保系统稳定运行，同时也可以结合国产兼容方案实现成本与供应链的优化。
