3M 8KH9‑0968‑0250 高速PCIe线缆组件国产替代

在现代工业、服务器和通信设备设计中，高速数据传输和可靠连接结构是系统性能的核心。3M作为全球知名的电子互连产品供应商，在高速线束组件领域拥有深厚积累，特别是针对PCI Express (PCIe®)高速互连的系列产品备受工程师青睐。本篇文章将围绕3M 8KH9‑0968‑0250这一代表性PCIe x8扩展线缆组件展开介绍，并为需要替代方案的客户提供选型和兼容建议。

一、3M 8KH9‑0968‑0250

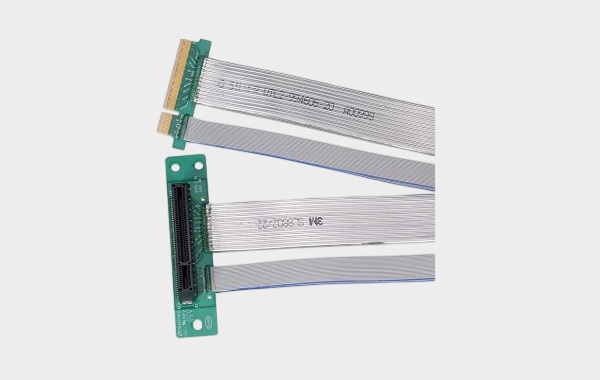

3M 8KH9‑0968‑0250是一款专为PCI Express高速互连设计的Twinaxial PCI Express x8扩展线缆组件。该组件采用扁平双轴同轴线（twin axial）结构与屏蔽设计，适用于内部板对板或板对外设卡的信号延伸连接，常见于服务器、数据中心或高性能计算平台应用中。产品的关键特点包括：

  •  高速信号传输：设计用于支持 PCIe 标准的高速数据传输，满足高带宽需求。

  •  双轴扁平线结构：薄而灵活的线缆允许在狭小空间内进行布线，不影响信号完整性。

  •  标准长度与可靠屏蔽：常见标准长度如250 mm，通过屏蔽层提供良好的抗干扰能力。

  •  连接形式：PCIe x8 插座到卡缘接口，适合多种板间或板到外设的连接需求。

该类型互连组件在高密度服务器、存储设备以及通信硬件设计中用于将PCIe信号从主板扩展到不同位置的PCIe插槽或旁路连接结构，实现更灵活的系统布局。

二、选型与兼容及替代方案参考与建议

在选用或替代3M 8KH9‑0968‑0250线缆组件时，可从以下几个角度考虑：

1．信号规范与性能匹配

线缆组件需满足PCIe协议的电气和信号完整性要求。3M的Twinax技术采用85 Ω差分阻抗设计，适合PCIe标准应用。如果替代产品无法达到同等阻抗匹配或屏蔽效果，可能导致信号衰减或误码率上升。

2．物理尺寸与接口形式

在选型时，要确保替代产品的长度、接口类型（如插座到卡缘或直插式）、接插件性别和屏蔽结构能够适配现有硬件设计。国内替代件在尺寸规格上应严格对照原型号数据。

3．兼容替代产品建议

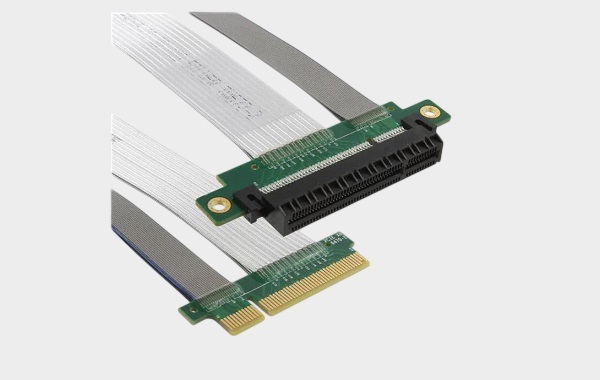

针对8KH9系列，可参考同系列其他型号如具有类似接口和长度的扩展线缆产品（例如8KH8‑0967‑0250等同类型PCIe x8 Twinax组件作为兼容参考）。在国内市场，也可考虑符合PCIe规范的高速Twinax线缆组件作为替代，但需留意线缆参数是否满足您的应用要求。

4．定制与服务支持

对于特定系统需求，如超长距离、高密度布线或非标准连接形式，建议选择支持定制加工的厂商，从线缆长度、接插件配置到屏蔽设计进行一体化定制，以确保兼容性和性能。

作为高速互连解决方案中的重要组成部分，3M 8KH9‑0968‑0250等系列PCIe Twinax线缆组件凭借卓越的信号完整性和灵活线缆设计，在服务器、存储及工业通信设备设计中表现出色。针对这一型号的兼容和替代方案，不仅需要综合评估信号规范与物理接口匹配，还需结合具体应用环境对替代产品进行精准选型，以确保系统的整体稳定性和性能表现。

我们持续专注于这一类高速互连组件的国产替代研究与市场应用方案开发，如果您对3M品牌连接器及线缆组件的国产替代方案相关产品感兴趣或有采购需求，以及正在关注此方向的兼容替换解决方案，欢迎联系：张经理（18665383950，微信同号）。我们期待与您深入交流与合作！
