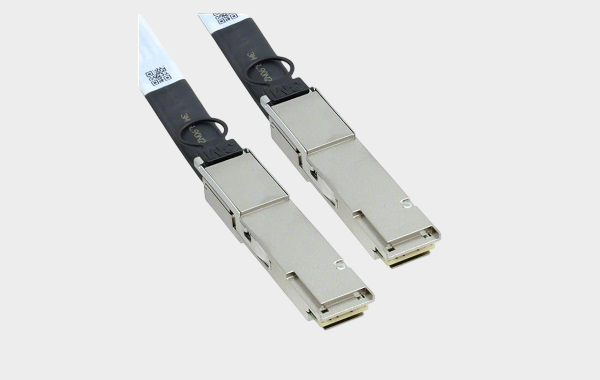

3M 9QA0‑111‑12‑3.00 线缆及替代方案

在现代数据中心、服务器、光纤交换及高速通讯系统中，传输距离短、速率高、抗干扰强的线缆组件是系统稳定运行的核心之一。作为全球领先的互连产品及电子材料供应商，3M 提供了包括 TwinAx 双轴高速线缆在内的一系列高可靠性连接解决方案。其中 3M 型号 9QA0‑111‑12‑3.00 是一款面向 QSFP⁺ 40Gbps 级高速传输场景的 TwinAx 双轴线缆组件产品，常用于 QSFP⁺ 到 QSFP⁺ 等接口连接场景中，以其卓越的信号完整性和优异的堆叠布线性能广受认可。

一、卓越性能，适配高速数据连接

3M 9QA0‑111‑12‑3.00 是基于 3M Twin Axial 双轴技术的线缆组件，采用高柔性 30 AWG 双轴线设计，支持多达 40 Gbps 的总带宽传输能力。这种 TwinAx 电缆结合低弯曲半径与优异的电磁性能，使得线缆即使在紧凑空间内弯折，仍能保持高速信号的完整性。

  •  连接拓扑：QSFP⁺ 插头对插头（38 针；Male‑to‑Male）

  •  线缆规格：30 AWG 双轴同轴线；长度 3.00 m

  •  传输能力：支持 40 Gbps 数据带宽

  •  应用场景：高密度交换机、服务器、路由器互联；高速网络设备接入及数据存储系统等

  •  其他特性：具有 RoHS 无铅环保标准，宽工作温度覆盖典型工业环境

  •  结构优势：极小弯曲半径，便于在设备内部及线槽路径中布线设计

这种线缆组件凭借 3M 在互连总线材质与信号工程上的积累，能为高速系统提供更可靠的连接方案，相较于普通铜线或光纤直连，TwinAx 方案在成本、布线密度及低延迟方面具有综合优势。

二、选型和兼容与替代方案参考及建议

在选型及兼容设计阶段，工程师通常关注接口标准、带宽需求、线长及高频性能参数：

1.选型要点

  •  接口标准：确认 QSFP⁺/QSFP28 扩展板或设备是否支持 SFF‑8436 等行业标准

  •  带宽需求：根据链路速率（如 40 Gbps、56 Gbps、100 Gbps 等）匹配对应 TwinAx 或更高速线缆系列

  •  线长考量：不同 AWG 值及结构决定最大可靠传输距离

  •  空间布线：低弯曲半径设计便于紧密机架部署

2.兼容与替代建议

  •  若系统要求更高传输速率（如 100 Gbps 或更高），可考虑 3M 9Q 系列中支持 QSFP28 或更高速协议的线缆组件作为升级方案

  •  在国产替代方向，可参考市场上符合 QSFP⁺ 标准且具备等效信号完整性设计的国产高速 TwinAx 或 DAC 线缆组件，通过对比插损、串扰、带宽等参数筛选合适部件

  •  与供应商确定接口兼容性、信号测试标准及实际链路测试结果，是实现原厂替代的关键一步

选型时建议结合系统整体电气设计方案、接口协议标准及实际现场布线环境进行综合评估。

3M 9QA0‑111‑12‑3.00 TwinAx 线缆组件作为面向 40 Gbps 高速连接场景的优质连接组件，以其专业的互连技术、可靠的传输性能和灵活的布线能力，为数据中心、网络设备互联提供了优异的解决方案。在高速互联需求不断增长的今天，正确的选型及兼容评估是确保系统稳定、高效运行的关键。

我们持续专注于 3M 及其他品牌高性能互连产品的国产替代研究与市场应用方案开发，如果您对高速连接器替代方案及相关产品感兴趣或有采购需求，欢迎联系：尹工（18013280527，微信同号），期待与您共同探讨更多合作机会。
