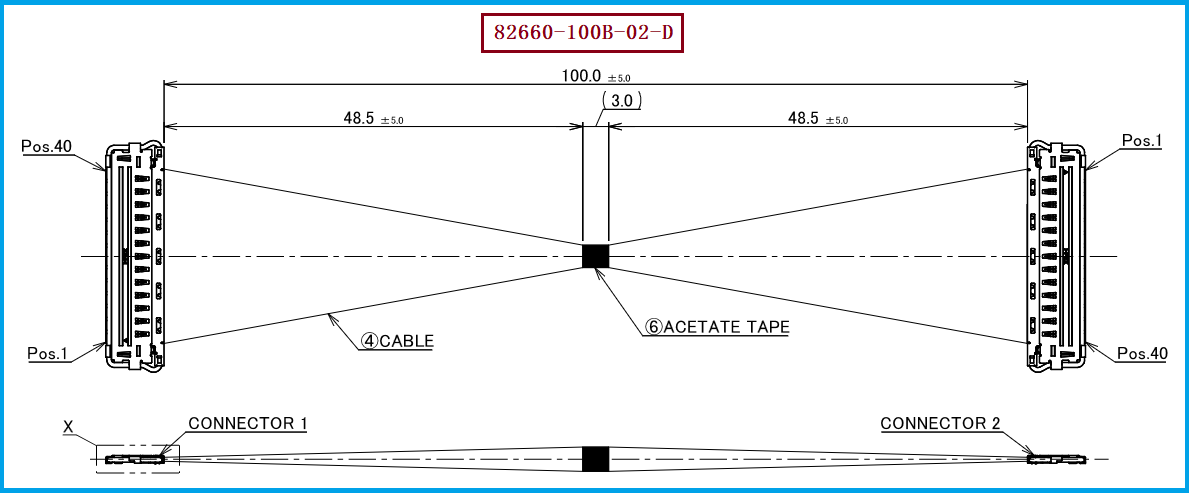

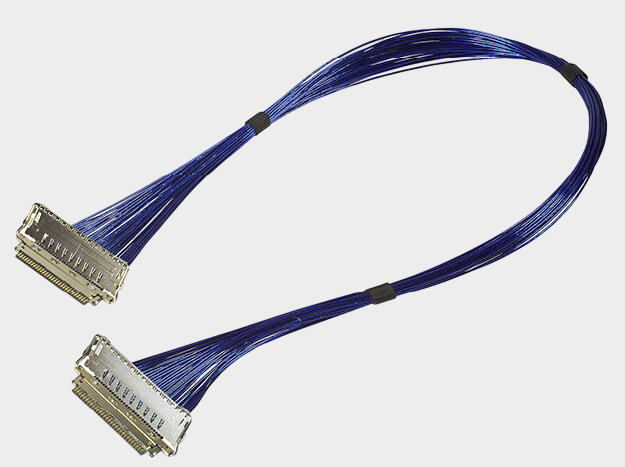

在高速电子设备内部，极细同轴线束不仅承担信号连接功能，更直接参与高速信号链路，因此特性阻抗控制是工程师进行线束选型和供应商评估时的重要指标。对于极细同轴线而言，阻抗并不是简单由“AWG多少”决定的，而是由导体尺寸、绝缘介质的介电特性、内外导体之间的几何尺寸关系以及屏蔽结构等共同决定。以本文对应的 I-PEX 82660-100B-02-D 为例，该产品采用 AWG#40 Micro-Coaxial Cable，40Pin、100mm、1-N结构，并配套 20847-040T-01 40Pin Plug Housing。I-PEX针对CABLINE-VS II 40P、AWG#40、100mm Micro-Coaxial Cable的高速传输参考测试条件中，给出的Cable Impedance为45Ω。因此，对于工程师而言，判断一款极细同轴线是否适合高速应用，不能只看“40AWG够不够细”，还需要进一步确认其阻抗目标、阻抗一致性以及整个连接链路的匹配情况。

从线材结构来看，极细同轴线的阻抗控制本质上是对导体、介质和屏蔽结构之间几何关系及材料参数进行精密控制。简单理解，如果中心导体直径、绝缘层厚度、介电材料特性或屏蔽层与中心导体之间的相对位置发生变化，都会使实际阻抗产生变化。因此，在AWG#40这样尺寸非常小的Micro-Coaxial Cable中，生产制造的难点并不是单纯把导体做细，而是要让极细结构在连续生产过程中保持稳定。对于线束厂而言，还需要关注线材剥皮、端部处理、连接器装配以及加工过程对局部几何结构的影响，因为即使线材本身阻抗符合目标值，如果端部加工造成结构变化，也可能影响高速信号传输。对于采购人员来说，选择极细同轴线束供应商时，也不宜只比较单价和AWG规格，而应重点询问供应商能否根据目标阻抗进行线材匹配、批次稳定性控制及必要的高速性能验证。

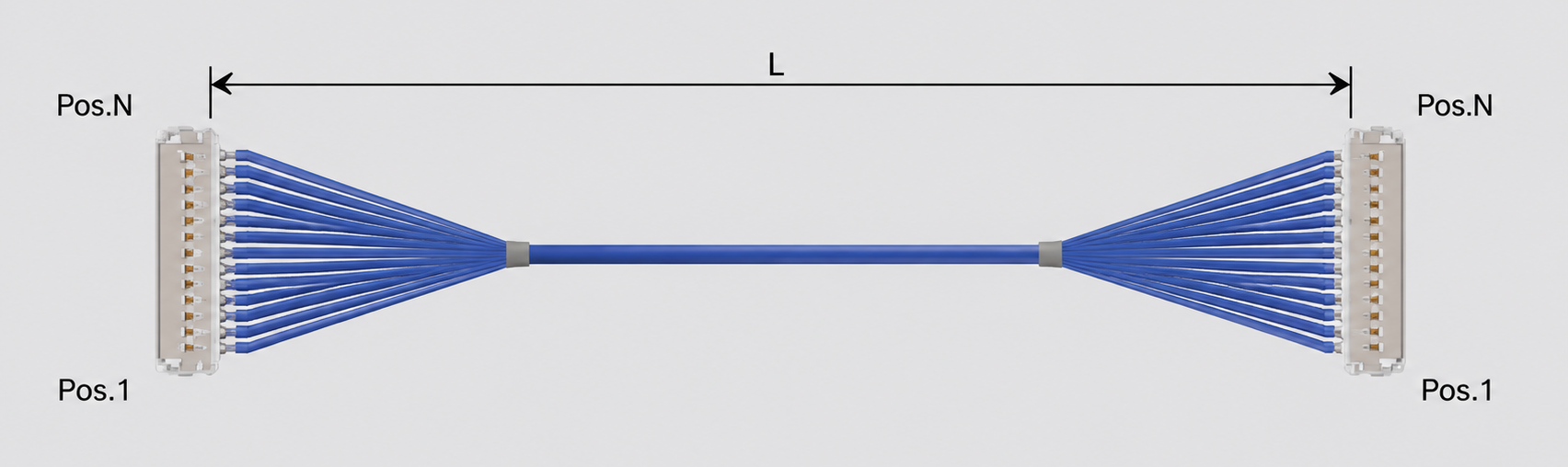

对于 I-PEX 82660-100B-02-D 的选型或兼容替代，建议工程师和采购人员将其作为一个完整的线束组合进行确认，即：CABLINE-VS II、40Pin、AWG#40 Micro-Coaxial Cable、100mm、1-N结构以及20847-040T-01连接器，而不能仅凭“40Pin+40AWG”判断兼容。特别是在高速信号应用中，还需要确认原设计的阻抗要求、Pin Assignment、线长、连接器配合、屏蔽结构以及PCB端设计。如果供应商只提供AWG#40线材，却无法保证目标阻抗及批量一致性，那么即使机械上能够连接，也不代表能够实现原系统的高速性能。我们公司可提供：I-PEX 82660-100B-02-D兼容替代线束方案，围绕 20847-040T-01连接器、AWG#40极细同轴线材、100mm线长、40Pin及原结构要求进行匹配开发，并可根据客户实际高速应用需求，对线材结构、阻抗要求及端部加工方案进行针对性确认，为工程开发和批量采购提供兼容替代选择。

在实际高速传输中，工程师关注的并不只是某一段线材“测出来是多少Ω”，而是整条线束在不同位置和不同批次之间能否保持稳定。AWG#40本身已经属于非常精细的线材规格，制造过程中轻微的尺寸变化，都可能对阻抗产生影响。因此，极细同轴线束的质量控制应该从线材生产一直延伸到端部加工和连接器组装，重点保证导体、绝缘层及屏蔽结构的一致性，并结合实际产品进行必要的阻抗及高速信号验证。对于 I-PEX 82660-100B-02-D 这类40Pin高密度线束而言，连接器采用CABLINE-VS II平台，具有0.5mm Contact Pitch、水平插拔、机械锁扣以及ZenShield®全屏蔽等特点；这些结构共同服务于高密度、高速数据连接，但最终系统性能仍取决于线缆、连接器、PCB及整体链路的匹配。因此，极细同轴线束的阻抗控制不是单一工序能够完成的，而是材料、尺寸、结构、加工与测试共同作用的结果。
