I-PEX 81458-100B-02-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

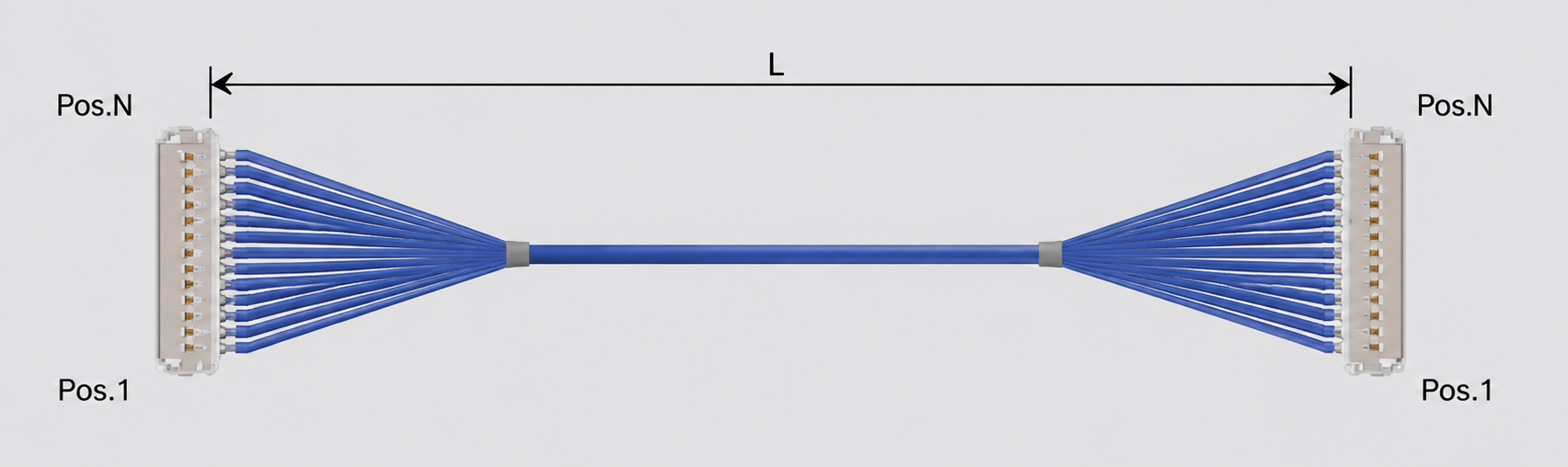

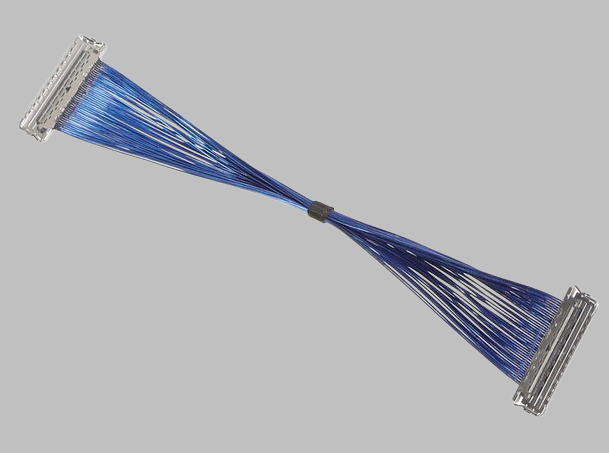

在笔记本电脑、显示设备、工业电子设备及其他空间受限的电子产品中，线束不仅承担电气连接功能，还需要在有限空间内兼顾高速信号传输、屏蔽、柔性布线和装配可靠性。I-PEX 81458-100B-02-D是一款CABLINE-VS II系列40Pin极细同轴线束，采用Micro-Coaxial Cable极细同轴线材，线材规格为AWG40、50Ω，标准线束长度为200mm，属于40Pin、200mm、1-N结构产品。该线束配套使用的线材端连接器型号为20847-040T-01，并结合相应的Shell、Lock Bar等结构形成完整的精密Harness。对于工程师而言，这类产品的关键价值在于通过极细线材与高密度连接器结构，在较小安装空间内实现多通道信号连接；对于采购人员而言，81458-100B-02-D、20847-040T-01、200mm、40Pin、AWG40、50Ω则是进行供应商询价、样品确认及替代开发时需要重点核对的核心规格。

极细同轴线的核心特点在于其同轴结构：信号传输导体位于中心区域，外围通过绝缘介质与屏蔽结构形成相对独立的传输通道，最外层再提供保护。与普通单芯导线相比，同轴结构能够在有限线径下形成更明确的信号传输和屏蔽关系；而当这种结构进一步做到AWG40级别的极细尺寸后，就能够满足高密度、小型化设备对于布线空间的要求。以I-PEX 81458-100B-02-D为例，其采用AWG40、50Ω Micro-Coaxial Cable，40根极细同轴线共同组成高密度线束，在实现多通道连接的同时，有利于减少线束整体空间占用。对于工程师来说，极细同轴线的优势不仅是“线径更细”，还体现在高密度布线、空间节省、独立信号通道以及屏蔽结构等方面；对于采购人员来说，则意味着在选择替代产品时不能仅比较线材外径和价格，还应确认线材结构、阻抗、Pin数以及端部加工是否与原设计匹配。

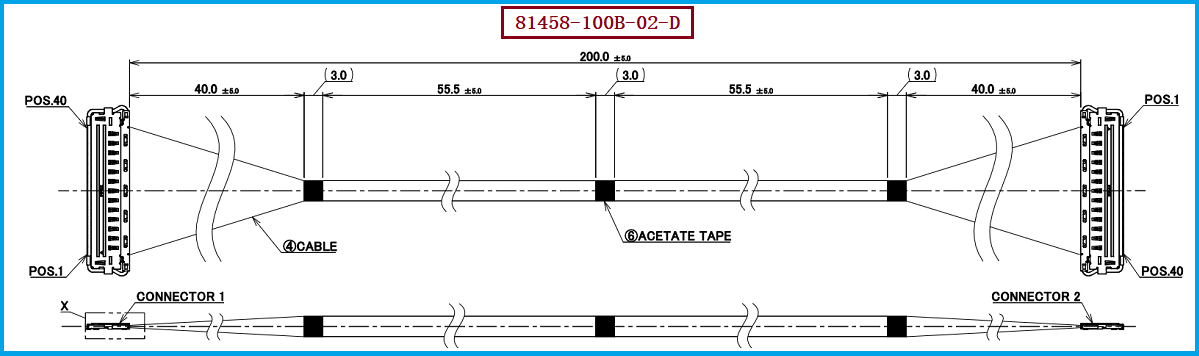

在实际项目中，极细同轴线束属于对加工精度要求较高的精密线束产品。81458-100B-02-D采用40Pin结构，连接器端使用20847-040T-01，线束长度为200mm，图纸所对应的Micro-Coaxial Cable规格为AWG40、50Ω。由于线材非常细，生产过程中涉及裁线、剥线、屏蔽层处理、线序排列、端部连接、Bonding、UV Glue及Tape固定等多个环节，因此替代产品的验证不能简单停留在“导通测试”。工程师需要重点确认Pin Assignment、连接器匹配、线束长度、出线形态及端部结构；采购人员则建议在询价时将完整料号和关键参数一并提供，并要求供应商确认尺寸、线序、导通/短路、绝缘电阻、耐压及外观等基本品质项目。对于高速应用，还应根据整机实际设计进一步确认信号完整性及EMI相关要求，从而避免出现“机械上可以安装，但实际高速信号性能不满足”的情况。

如果客户现有设备采用的是I-PEX 81458-100B-02-D，进行兼容替代时建议以原型号作为基准，从连接器、Pin数、线材规格、阻抗、长度、线序及端部结构等多个维度进行逐项确认。尤其需要注意，40Pin并不意味着所有40Pin极细同轴线束都可以直接替代，还需要确认具体连接器系列、连接器型号、Harness结构及设备安装方向。针对这一类项目，我们公司专注于极细同轴线束生产制造，可根据客户提供的原装产品、图纸及设备需求进行兼容开发与定制，并可提供：I-PEX 81458-100B-02-D兼容替代线束方案。对于本型号，我们可围绕20847-040T-01连接器、40Pin、AWG40、50Ω及200mm长度等关键规格进行样品开发，并根据客户实际装配空间和线束走向进一步确认尺寸与加工要求。正式批量导入前，建议客户通过样品进行机械尺寸、连接器匹配、电气性能以及实际设备装配测试，以确认替代线束满足项目要求。
