面向高速电子设备的极细同轴线束解决方案随着笔记本电脑、超薄显示设备、VR/AR设备、高速工业设备以及智能终端产品不断向轻薄化、高速化方向发展，设备内部对于高速信号连接提出了更高要求。传统线束在面对高速差分信号传输时，容易受到空间限制、电磁干扰以及信号衰减等问题影响，而极细同轴线束凭借优异的屏蔽性能、阻抗控制能力以及高频传输稳定性，逐渐成为高端电子设备内部连接的重要方案。

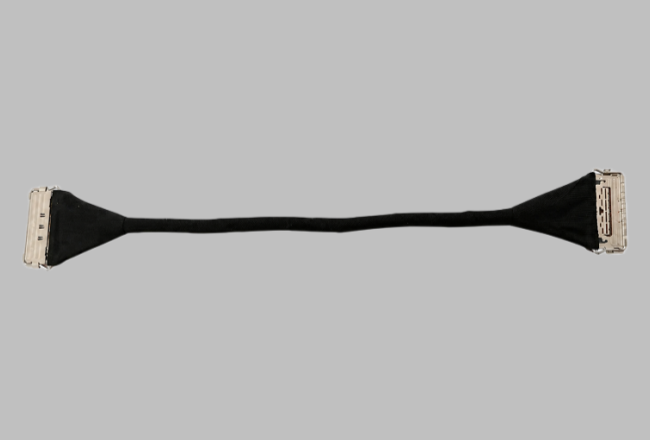

本文介绍的 I-PEX 82991-100B-01-D 极细同轴线束，属于 I-PEX CABLINE®-CA II 系列20Pin极细同轴线束方案，采用 300MM长度设计，线材端搭配 I-PEX 20680-020T-01连接器型号，适用于高密度、高速信号传输场景。该方案采用20Pin Micro-Coaxial结构，通过精密连接器与极细同轴线材结合，实现设备内部稳定可靠的数据传输。
对于工程师而言，在进行高速线束设计选型时，不仅需要关注连接器规格，更需要深入理解极细同轴线内部导体结构与电性能之间的关系，因为导体结构直接影响信号完整性、传输损耗以及系统EMC表现。
极细同轴线导体结构决定高速传输性能表现极细同轴线虽然外径非常小，但其内部结构仍然遵循同轴传输原理，通常由中心导体、绝缘层、屏蔽层以及外被组成。其中，中心导体负责高速信号传输，绝缘层决定信号传播特性，而屏蔽层则承担抑制外部干扰和降低信号泄漏的重要作用。
在极细同轴线束应用中，中心导体通常采用多股细铜丝绞合结构，相比单根导体，多股绞合导体具有更好的柔韧性和抗弯折能力，更适合笔记本、显示模组等内部空间狭小且存在动态弯折需求的设备。同时，导体截面积会直接影响电阻大小，导体越粗，电阻越低，信号传输损耗越小，但线束整体尺寸也会增加。因此，工程师需要在线径、柔韧性以及高速性能之间进行合理平衡。
以 I-PEX 82991-100B-01-D极细同轴线束为例，其采用Micro-Coaxial极细同轴结构，通过精细化导体设计，使线束能够在有限空间内保持稳定的高速信号传输能力，同时满足轻薄化设备对于布线空间的要求。
导体结构与电性能之间的关系如何理解？对于高速信号传输而言，极细同轴线的导体结构不仅影响导电能力，也会影响阻抗、电容、电感以及信号损耗等关键电性能参数。
首先，导体直径和材料会影响直流电阻。导体越粗，电子流动阻力越低，高频信号传输过程中的能量损耗也越小。但由于极细同轴线需要满足微型化要求，因此通常采用高导电率材料配合精密绞线工艺，在保证尺寸的同时提升电性能。
其次，导体与屏蔽层之间的距离、绝缘材料介电常数会影响特性阻抗。高速接口如eDP、USB4、DisplayPort等对于阻抗匹配要求较高，如果阻抗变化过大，会造成信号反射，导致数据错误。因此，极细同轴线需要通过精密控制导体尺寸、绝缘厚度以及屏蔽结构，使传输阻抗保持稳定。
此外，屏蔽层结构也会影响电磁兼容性能。高质量极细同轴线通常采用金属编织屏蔽或复合屏蔽结构，使外部电磁噪声难以进入，同时减少高速信号向外辐射，从而提升整体系统稳定性。对于采购人员而言，在选择极细同轴线束供应商时，不仅需要确认连接器型号是否匹配，更需要关注线材制造能力，包括导体加工精度、阻抗控制能力、屏蔽性能以及批量一致性。

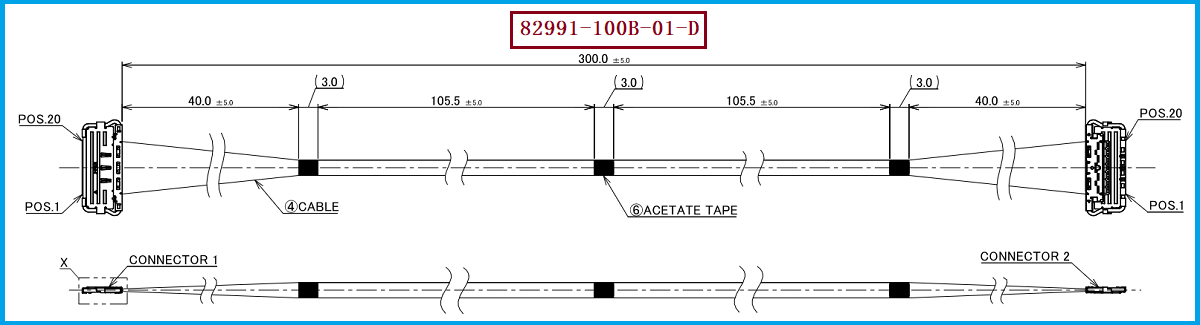

I-PEX 82991-100B-01-D兼容替代方案及选型建议在实际项目开发过程中，工程师通常需要根据设备结构、信号速率、安装空间以及成本要求选择合适的极细同轴线束方案。I-PEX 82991-100B-01-D采用20Pin双端连接（1-1）结构，长度为300MM，配套线材端连接器型号为 20680-020T-01，适用于需要稳定高速信号连接的电子设备内部应用。
在进行兼容替代设计时，需要重点确认以下因素：连接器接口尺寸是否一致、Pin数量是否匹配、线束长度是否满足结构需求、极细同轴线规格是否满足高速信号要求，以及整体EMC性能是否达到设计标准。
针对市场中对于 I-PEX CABLINE®-CA II系列极细同轴线束的替代需求，我们公司具备极细同轴线束研发与制造能力，可根据客户产品需求提供定制化线束方案。我们公司可提供：I-PEX 82991-100B-01-D兼容替代线束方案，支持相同连接器规格匹配、线长定制、线材规格优化以及批量生产制造，可帮助客户降低供应链成本，提高产品开发灵活性。
专业极细同轴线束制造能力，助力高速连接应用升级随着电子设备持续向高速传输、小型化以及高可靠方向发展，极细同轴线束已经成为高速显示、高速数据通信以及精密电子设备内部连接的重要组成部分。优秀的极细同轴线束不仅需要可靠的连接器匹配，更需要在线材导体结构、阻抗控制、电磁屏蔽以及加工工艺方面具备综合能力。
I-PEX 82991-100B-01-D极细同轴线束方案通过20Pin Micro-Coaxial结构、300MM长度设计以及20680-020T-01连接器组合，实现了空间利用率与高速传输性能之间的平衡。理解极细同轴线导体结构与电性能之间的关系，有助于工程师进行更加精准的线束选型，也能够帮助采购人员选择更加稳定可靠的供应方案。我是
【3W电子元器件网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：
张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束产品研发与制造，可提供高品质、高可靠性的国产兼容替代方案，满足客户在消费电子、工业设备、高速显示及智能终端领域的应用需求。
