I-PEX 82287-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

面向高速电子设备的极细同轴线束连接方案
随着高速计算设备、智能终端、工业视觉、高清显示以及AI硬件设备不断升级，电子系统内部对于高速信号传输线束的要求越来越高。连接线束不仅需要满足小型化安装需求，同时还必须具备良好的信号完整性、低传输损耗以及稳定的电磁兼容性能。
I-PEX CABLINE®-CA II系列30Pin极细同轴线束方案，正是针对高密度、高速信号连接应用开发的产品。对应产品型号为 I-PEX 82287-100B-02-D，采用40AWG Micro-Coaxial极细同轴线材结构，配套线材端连接器型号为 20680-030T-01，线位定义为 1-N，适用于设备内部高速模块之间的数据传输连接。
我司专注于极细同轴线束研发与制造，可根据客户产品需求提供：
I-PEX 82287-100B-02-D兼容替代线束方案

帮助客户实现高速连接线束国产化替代，并满足不同应用场景下的性能与可靠性要求。

极细同轴线束的典型衰减率是多少？高速传输性能解析
对于工程师而言，在设计高速信号传输系统时，线束衰减率是评估信号质量的重要参数之一。信号在极细同轴线束中传输时，会因为导体电阻、介质损耗以及高频集肤效应产生一定衰减，随着传输频率提升，衰减值通常也会逐渐增加。
极细同轴线束的典型衰减率通常与线径规格、材料结构、屏蔽方式以及工作频率相关。以40AWG级Micro-Coaxial极细同轴线为例，在短距离高速连接应用中，其衰减性能通常能够控制在较低水平，一般表现为每米数dB以内的信号损耗（具体数值需依据线材结构、频率和测试条件确认）。对于100mm级短距离线束应用，由于传输距离较短，整体插入损耗通常可以得到有效控制。
极细同轴线束相比普通排线具有明显优势，其内部采用中心导体、绝缘层、金属屏蔽层组成的同轴结构，可以有效降低外部干扰和信号串扰，同时保持更加稳定的特性阻抗。在GHz级高速信号传输环境下，低衰减特性能够帮助系统保持更好的眼图质量和数据传输稳定性。
因此，极细同轴线束特别适合应用于短距离、高速率、高可靠性的内部连接场景，例如高速显示模组、摄像头模块、AI设备内部高速数据接口以及工业控制设备等。

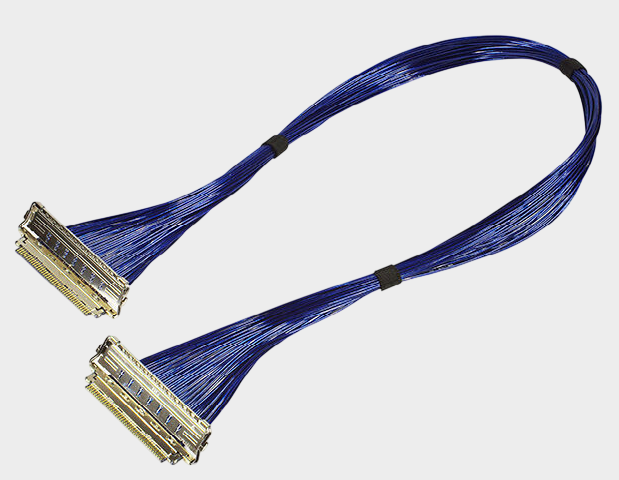

I-PEX 82287-100B-02-D极细同轴线束工程应用优势
从研发设计角度来看，I-PEX 82287-100B-02-D是一款典型的高速Micro-Coaxial Harness方案，其核心优势在于高密度连接能力和优异的高速信号传输性能。该产品采用30Pin结构，可以满足多通道信号传输需求，同时结合40AWG极细同轴线材，实现设备内部空间优化。

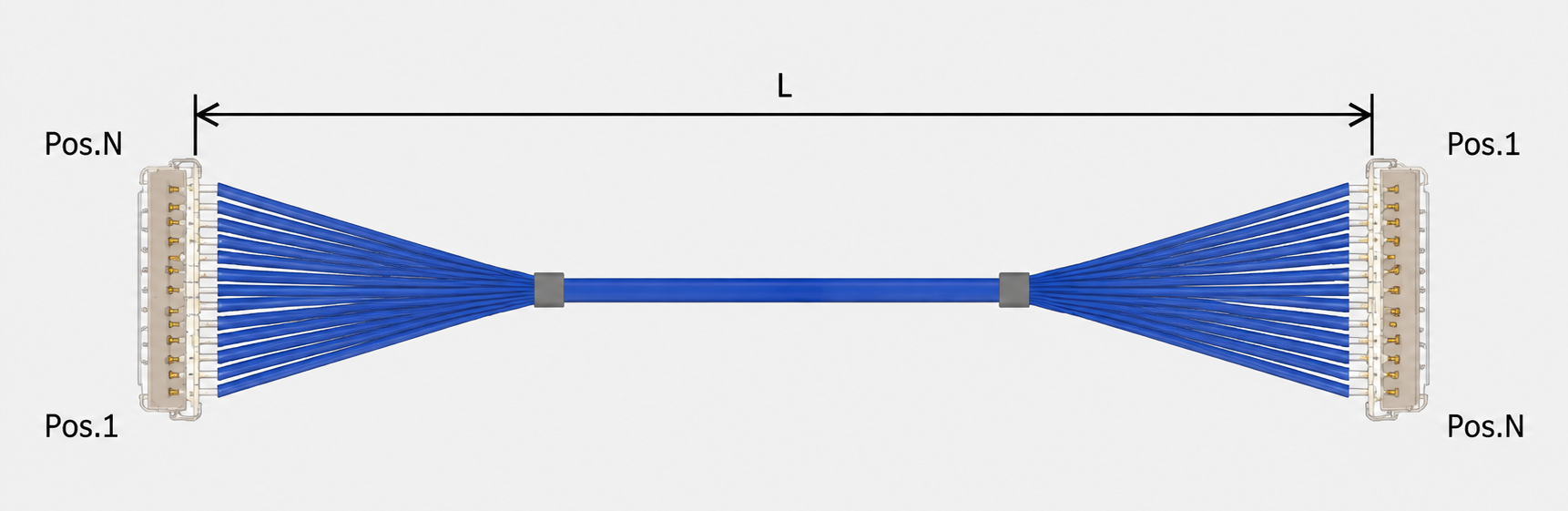

该型号线束配套连接器型号为 20680-030T-01，采用 1-N线位定义，适用于一端连接高速微型连接器，另一端连接设备系统端的应用结构。该设计能够有效满足模块化电子设备中的信号转接需求。
对于采购人员而言，除了产品性能外，供应稳定性和替代开发能力也是重要考量因素。我司具备极细同轴线束加工制造能力，可根据客户提供的连接器规格、线束长度、线位定义以及电气性能要求，进行定制化开发和批量生产，降低供应链依赖风险。

选型和兼容与替代方案参考及建议
在进行极细同轴线束选型时，工程师建议重点确认以下关键参数：连接器Pin数量、线材规格、线束长度、线位定义、高速信号要求以及设备安装空间。

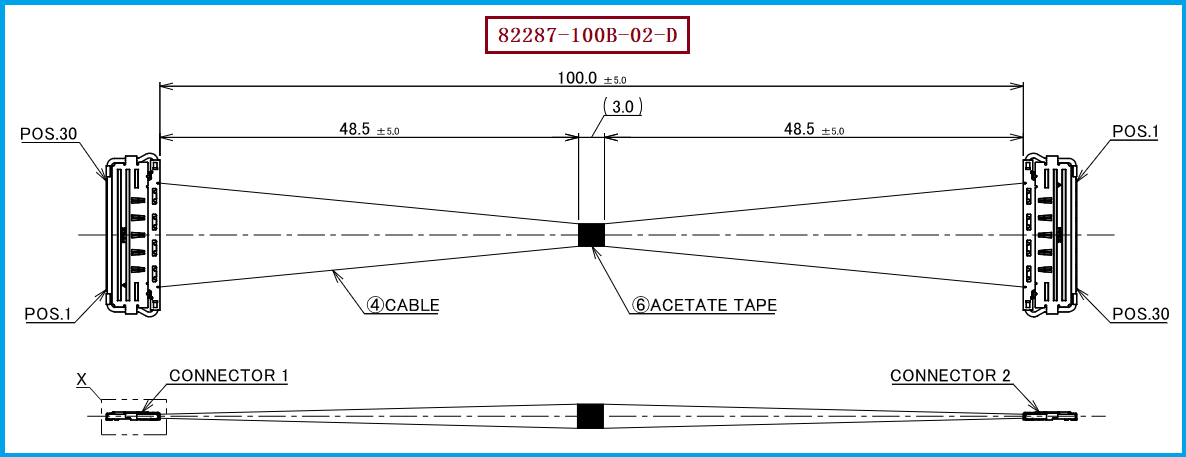

针对 I-PEX 82287-100B-02-D 极细同轴线束方案，其主要参考参数如下：
产品料号/型号：I-PEX 82287-100B-02-D
线材端连接器型号：20680-030T-01
线束类型：30Pin Micro-Coaxial Harness
线材规格：40AWG极细同轴线
线位定义：1-N
在进行兼容替代开发时，需要重点关注：
第一，连接器匹配性，需要确保连接尺寸和Pin定义一致；
第二，电气性能，需要保证特性阻抗、衰减率以及高速信号完整性满足系统要求；
第三，制造一致性，需要保证批量生产过程中的长度控制、屏蔽处理以及端接质量。
我司可提供：
I-PEX 82287-100B-02-D兼容替代线束方案
通过专业极细同轴线束制造工艺，实现与原应用方案相匹配的高速连接性能，为客户提供可靠的替代选择。

专业极细同轴线束制造能力助力高速连接升级
随着电子设备不断向高速化、轻薄化和智能化发展，连接线束已经成为影响系统性能的重要组成部分。低衰减、高屏蔽、高稳定性的极细同轴线束，能够有效解决高速信号传输过程中的损耗、干扰和空间限制问题。
我司拥有极细同轴线束研发与生产能力，可围绕客户需求提供从线材选型、连接器匹配、线束加工到性能优化的一站式服务。针对 I-PEX 82287-100B-02-D 产品应用需求，我司能够提供高可靠性的兼容替代极细同轴线束产品，满足高速电子设备对于稳定连接和长期可靠运行的需求。
I-PEX 82287-100B-02-D是一款面向高速、小型化设备应用的30Pin极细同轴线束方案，采用40AWG Micro-Coaxial结构，配套连接器型号为20680-030T-01，线位定义为1-N。该方案利用极细同轴线束低衰减、低串扰、高屏蔽的优势，实现高速信号稳定传输。在高速电子设备不断发展的趋势下，极细同轴线束凭借优异的高频性能和可靠性，将持续成为精密电子产品内部连接的重要方案。我是【3W电子元器件网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我司可提供 I-PEX 82287-100B-02-D兼容替代线束方案，为客户提供性能可靠、品质稳定的高速极细同轴线束解决方案。
